Strike I y II UV-LED Módulo de desinfección de agua
M A N U A L D E L P R O D U C T O
Guía de instalación
Pasos de la instalación eléctrica
INSTALACIÓN DIRECTA EN EQUIPO ORIGINAL
Para los usuarios que requieren integrar los módulos Strike I o Strike II
directamente en su infraestructura electrónica, Acuva recomienda el circuito
de aplicación que se muestra en la Figura 12. Este circuito proporciona
protección de señal regulada para la entrada de activación y un medio para
integrar los indicadores LED de estado azul y roja (adecuada o incorrecto,
respectivamente) para visualizar el estado del sistema. Cuando está cerrado,
el estado del interruptor S1 habilita la tecnología UV LED para la desinfección.

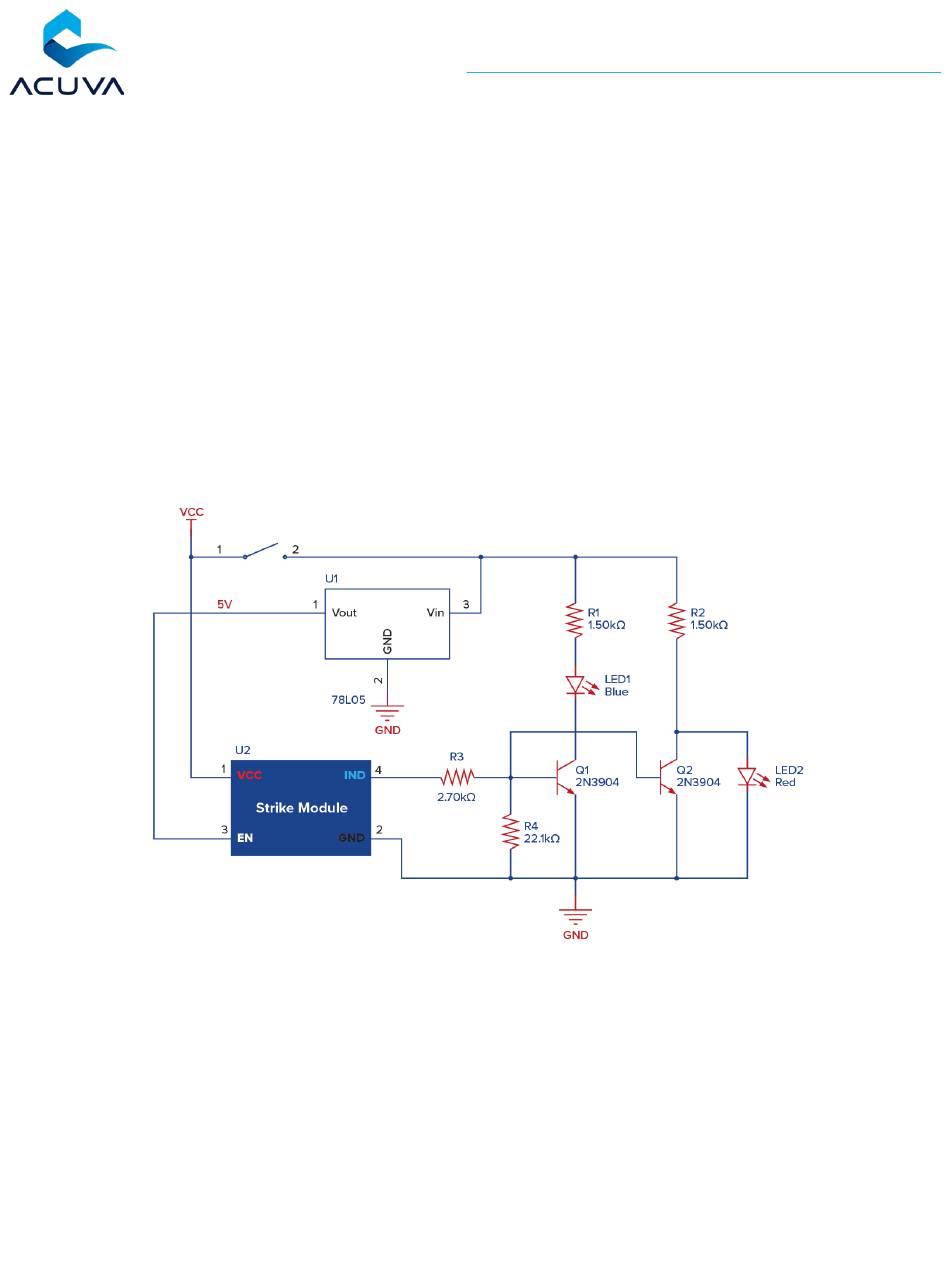

Figura 12: circuito de aplicación del Strike en equipo original
El voltaje de entrada VCC debe aplicarse secuencialmente antes de cerrar el
interruptor S1.
Para las aplicaciones Strike II, agregue un segundo conector idéntico a U2
para el segundo conector óptico / eléctrico del Strike II
Los componentes recomendados para el circuito de aplicación del Strike se
enumeran en la Tabla 6.
