INSTRUCCIONES DE REPARACIÓN

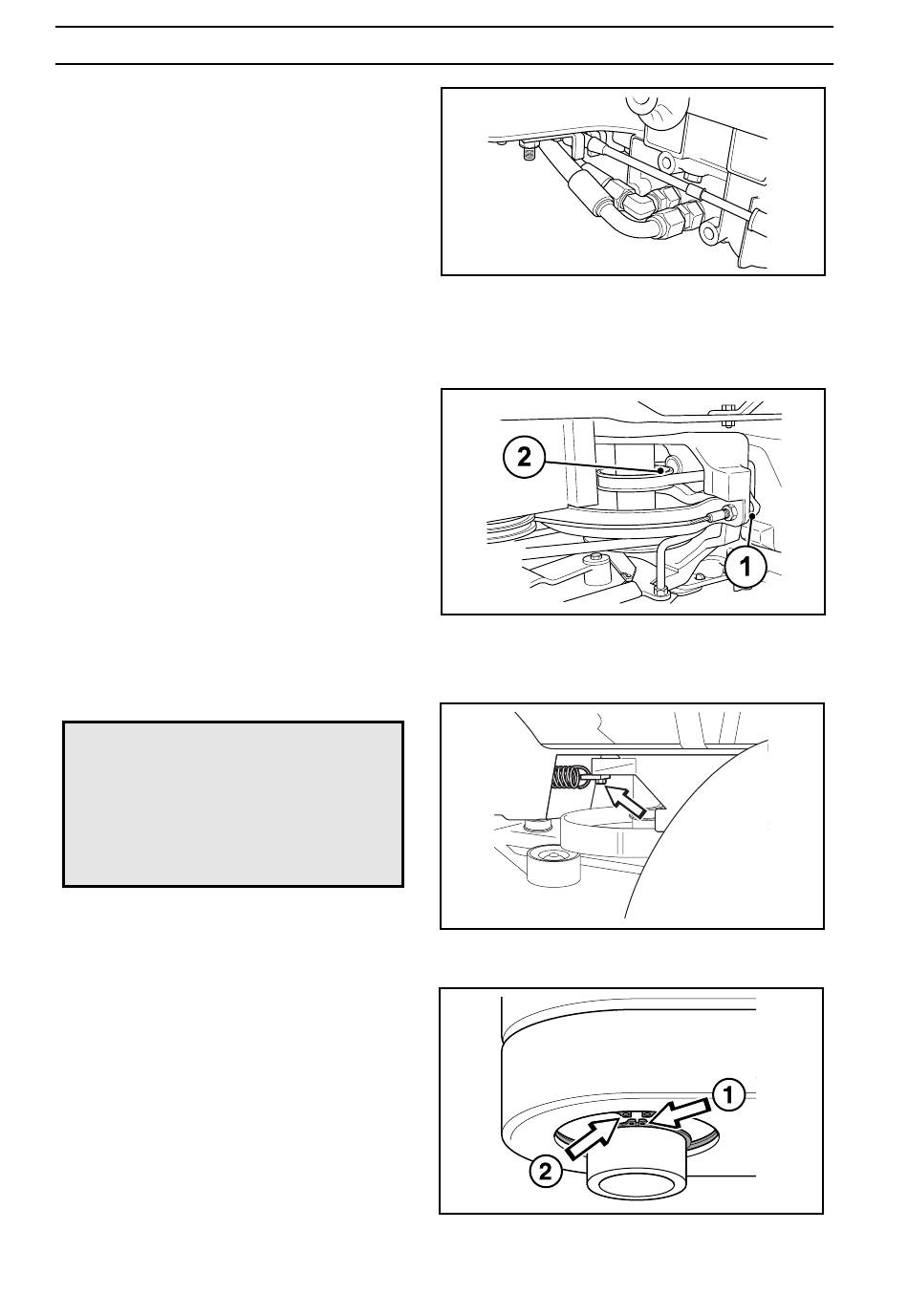

10. Limpie siguiendo las instrucciones del
capítulo "Métodos de trabajo" en la
página 78. Suelte los conductos hidráuli-
cos del hidrostato.
11. Suelte los cables (1) y desmonte la
corona de dirección.
12. Desmonte la polea de transmisión (2).
Mueva la parte inferior hacia adelante y
la parte superior hacia atrás, y saque la
polea.
!
¡ADVERTENCIA!
El muelle de la articulación
central está muy tenso y puede
causar daños si se suelta
súbitamente. Utilice gafas
protectoras y guantes para
desmontar y montar el muelle.
13. Suelte el muelle de la articulación. Este
muelle está muy tenso y debe sujetarse
con la herramienta 506 89 93-01 antes
de quitar la tuerca.
14. Quite el anillo de seguridad interior (1)
situado junto al cojinete inferior (vea la
figura). Ahora el tren trasero está suelto
y se puede apartar. Seguidamente, quite
el anillo de seguridad exterior (2) y
saque el cojinete por abajo.
40
Español –
Conductos hidráulicos
Cables de dirección y polea de
transmisión
Fijación del muelle de la articulación central
Cojinete inferior
8009-366
8009-367
6012-026
6012-027
