6.5 MONTAJE
3

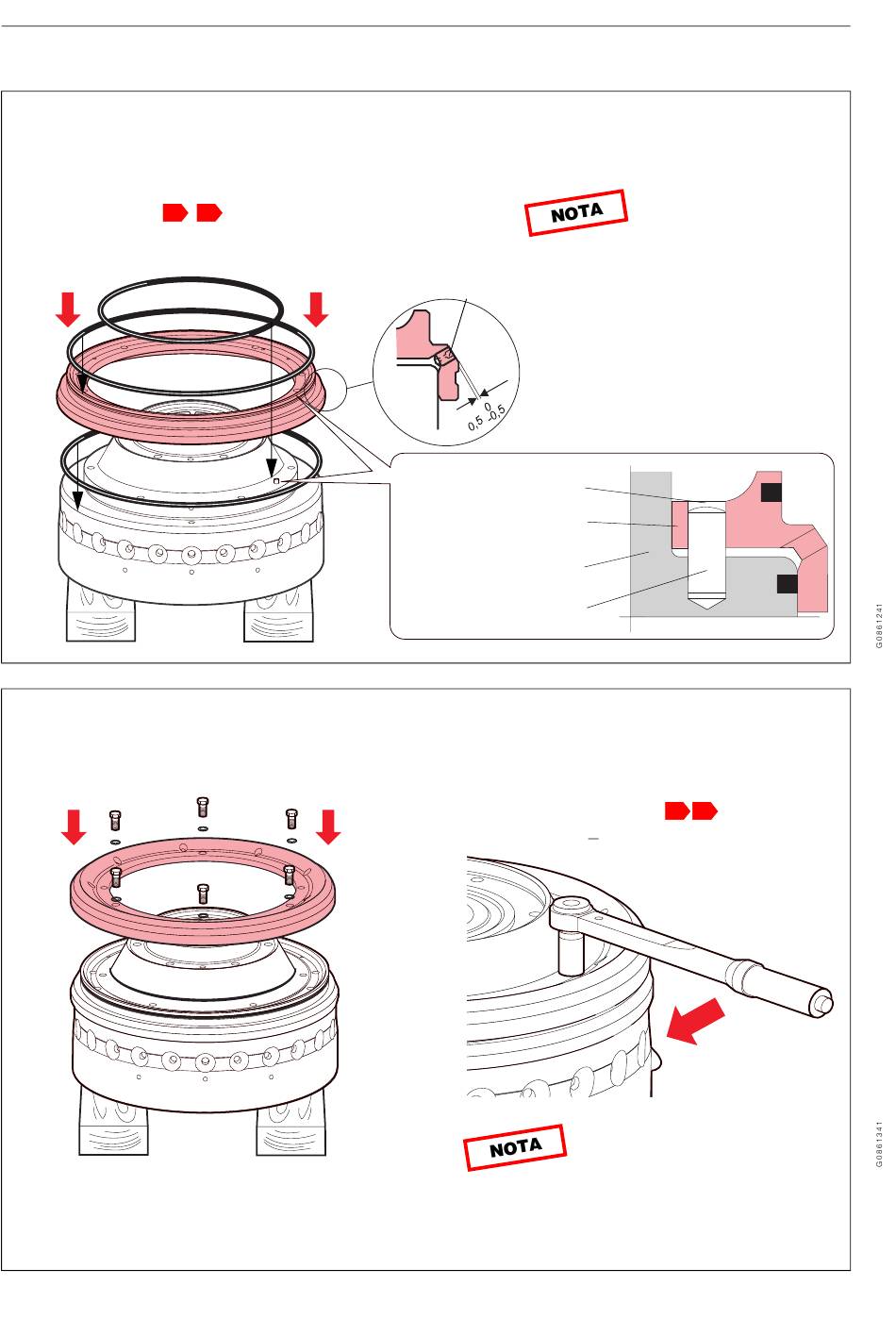

Montaje de la corredera de maniobra.
a Aplique una capa fina de grasa de silicona y ajuste
los anillos rectangulares en la corredera de
maniobra y el anillo rectangular y la junta tórica en el
i
cuerpo del rotor.
4
Montaje del soporte de la corredera de maniobra.
a Monte el soporte por encima
de la corredera de maniobra.
112
o
.
b Monte la corredera de maniobra.
El pasador guía del cuerpo del
rotor debe introducirse por el
orificio de la corredera de
maniobra (este orificio está
marcado con una marca de
punzón).
Tobera asegurada con Loctite 222
Orificio de alineamiento
Corredera de maniobra
Cuerpo del rotor
Pasador guía
b Aplique una fina capa de grasa Molykote
y coloque y apriete los tornillos y
arandelas nuevos
30 Nm + 2 Nm.
Es muy importante no reutilizar los tornillos
ni arandelas. Coloque siempre los nuevos
que se incluyen en el kit de inspección.
6 SERVICIO, DESMONTAJE Y MONTAJE
o
i a un par de
