I CONTENU DU CONDITIONNEMENT
•
Une valve assemblée (1) comprenant:
Un siège de valve (1.1)
Un bouchon de valve (1.2) constitué de:
> un couvercle (1.21)
> un clapet (1.22)
> une membrane (1.23)
•
Un joint d'étanchéité plat (2)
•

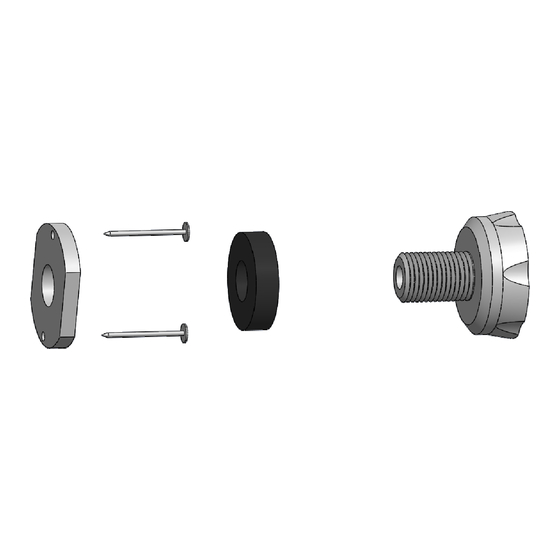

Un dispositif de fixation pour emboiture flexible constitué de:
> un insert (3.1)
> deux clous (3.2)
> un joint d'étanchéité interne (3.3)
•
La présente notice.
II UTILISATION
•
La valve 1S162 est destinée exclusivement à la réalisation de prothèses du membre inférieur. Toute autre utilisation est à
proscrire.
•
Lors de la mise en place de la prothèse, la valve 1S162 est conçue pour permettre l'expulsion de l'air de manière automatique.
•
Pour retirer la prothèse, appuyer sur le bouton (1.22) (voir chapitre I) afin de laisser rentrer l'air.
III INDICATIONS / CONTRE-INDICATIONS
Il n'y a aucune contre-indication à l'utilisation de la valve 1S162 sur une prothèse du membre inférieur, et ce quels que soient le
poids et le niveau d'activité du patient.
IV REALISATION DE L'EMBOITURE
Emboiture rigide :
a)
Réaliser une emboiture
méthode habituelle et repérer la position
de la valve sur cette emboiture.
Puis à l'emplacement repéré, percer un
trou Ø8.5 perpendiculairement à la paroi
de l'emboiture.
b)
Tarauder le trou à M10 x 1.5
Emboiture flexible :
Fixer l'insert (3.1) (face lisse côté extérieur)
sur le positif à l'aide des 2 clous (3.2) avant
thermoformage.
* Percer un trou Ø10,5 dans l'emboiture
(taraudage impossible du matériau souple).
V PREPARATION DE LA VALVE
a) Désassembler le bouchon de valve (1.2)
et le siège de valve (1.3) et installer le
joint plat (2) sur le siège de valve.
b)
A l'aide d'une clé six pans de 5 (3), visser
le siège de valve (1.1) dans l'emboiture
en prenant soin de bien comprimer le
joint plat (2).
VALVE TIBIALE 1S162
NOTICE D'UTILISATION
selon votre
a)
2
a)
3
3.
1
3. 3.
2 3
1.
2
1.
1
