Almacenar en búfer E/S
EJEMPLO

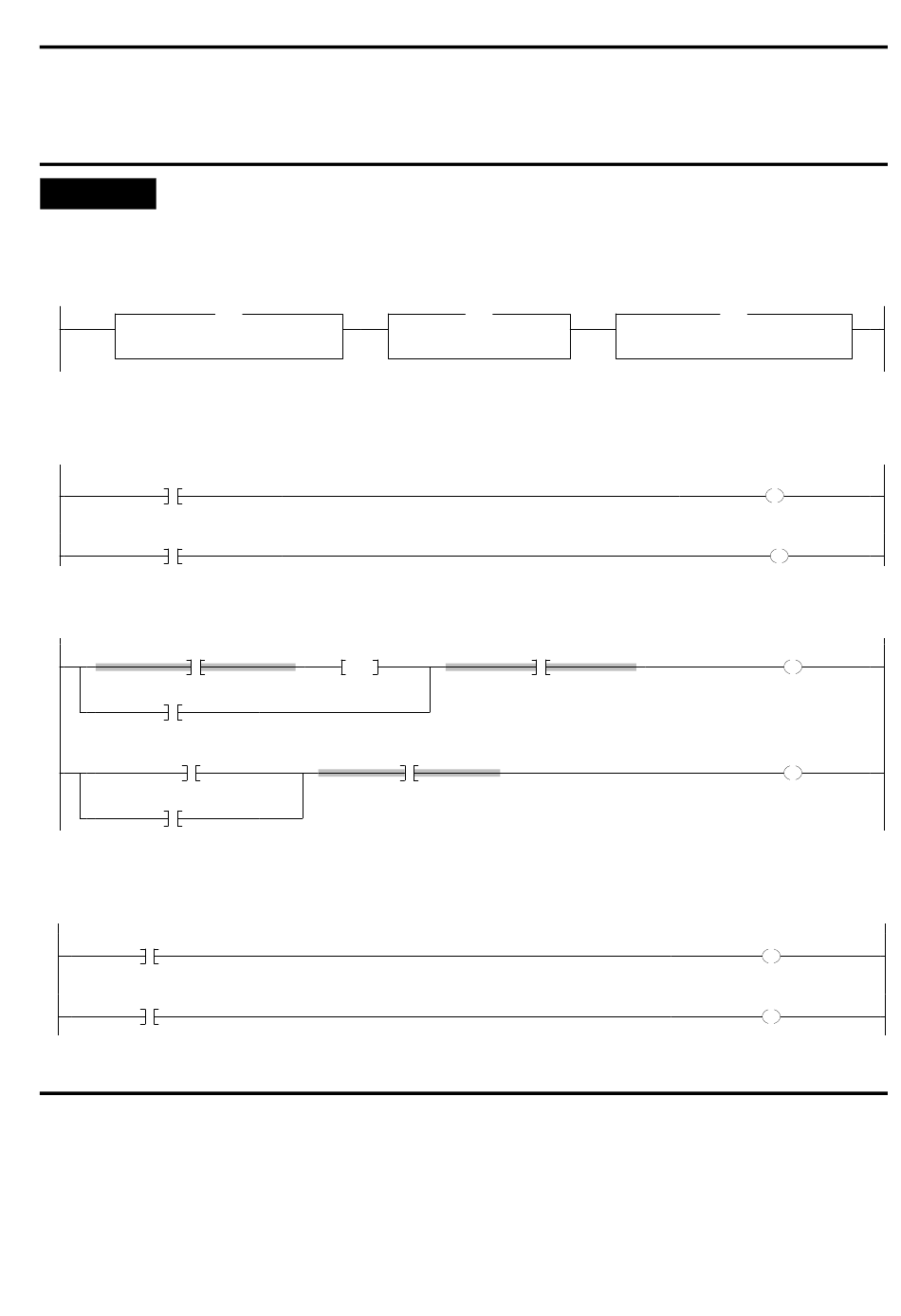

La rutina principal del programa ejecuta las siguientes subrutinas en esta secuencia.
Jump to Subroutine
Routine name map_inputs
La rutina map_inputs copia los valores de los dispositivos de entrada a los tags correspondientes que se utilizan en la
rutina de la taladradora.
_1791_8AC:I.Data[0].0
_1791_8AC:I.Data[0].4
La rutina de la taladradora ejecuta la lógica para la máquina taladradora.
drill[1].part_advance
/
drill[1].forward
drill[1].depth_limit
drill[1].retract
La rutina map_outputs copia los valores de los tags de salida de la rutina de la taladradora en los dispositivos de salida
correspondientes.
drill[1].forward
drill[1].retract
Publicación 1756-PM004C-ES-P – Octubre 2009
El siguiente ejemplo copia entradas y salidas a los tags de una
estructura para una taladradora.
JSR
one_shots.0
ONS
drill[1].home_limit
JSR
Jump to Subroutine
Routine name drill
drill[1].depth_limit
/
/
Comunicación con los módulos de E/S
JSR
Jump to Subroutine
Routine name map_outputs
drill[1].depth_limit
drill[1].home_limit
drill[1].forward
drill[1].retract
_1791_8AC:O.Data[0].0
_1791_8AC:O.Data[0].1
