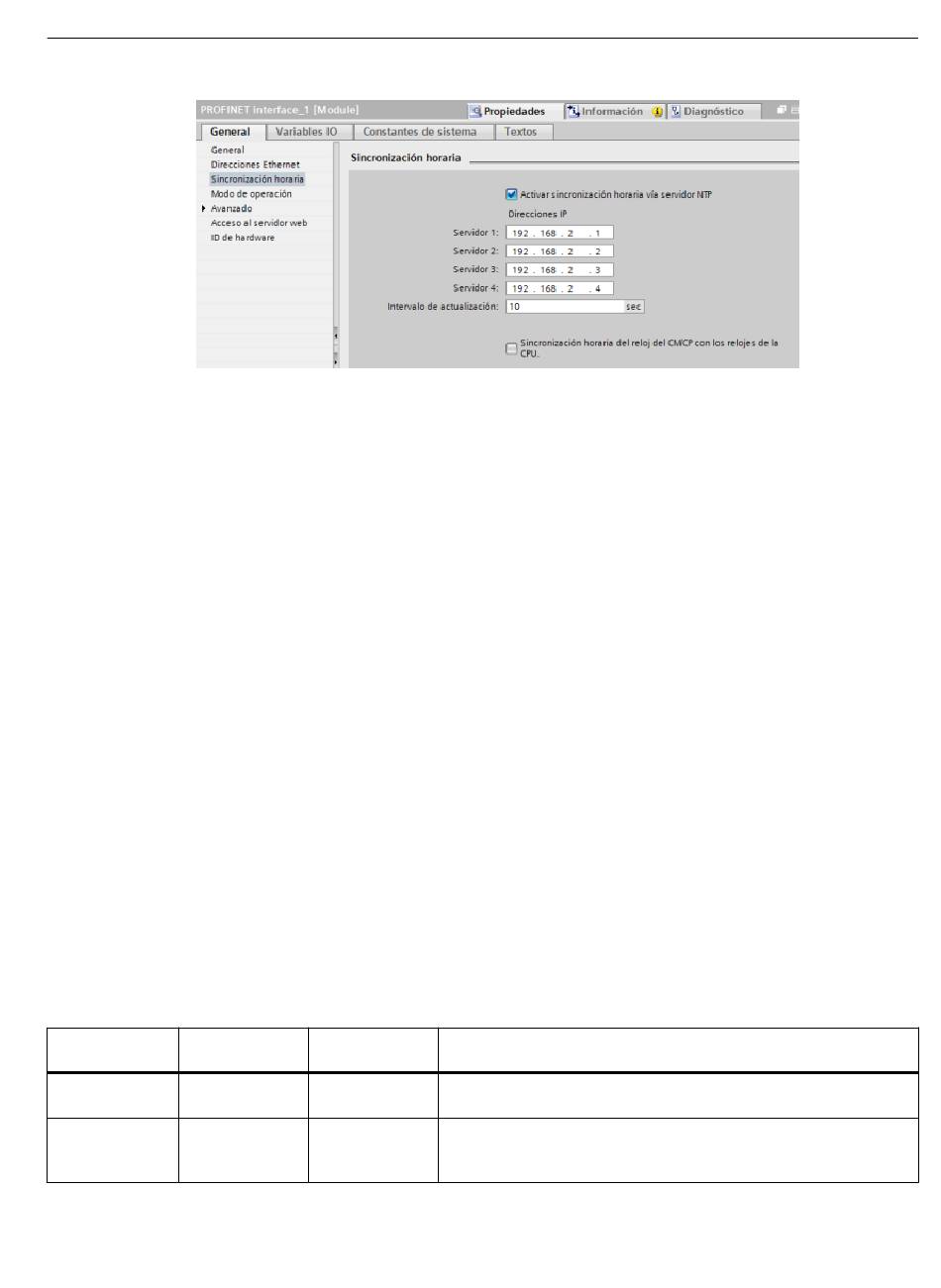

11.5.8.20 Parámetros comunes para instrucciones
Parámetro de entrada REQ
Muchas de las instrucciones de la comunicación abierta utilizan la entrada REQ para iniciar la
operación en una transición de "low" a "high". El estado lógico de la entrada REQ debe ser "high"
(TRUE) durante una ejecución de la instrucción, aunque puede permanecer TRUE durante un
tiempo cualquiera. La instrucción no inicia ninguna operación diferente hasta que no sea
ejecutada con la entrada REQ puesta a FALSE, de manera que pueda inicializar el histórico de la
entrada REQ. Esto es necesario para que la instrucción pueda detectar la transición de "low" a
"high" para iniciar la siguiente operación.
Al insertar una de estas instrucciones en su programa, STEP 7 le solicitará identificar el DB de
instancia. Utilice un DB unívoco para cada llamada de la instrucción. Esto garantiza que cada
instrucción procese correctamente la entradas, p. ej. REQ.
Parámetro de entrada ID
Esta es una referencia de la "ID Local (hex) en la "Vista de red" de "Dispositivos y redes" de STEP
7 y es la ID de la red que usted desea utilizar para este bloque de comunicación. La ID debe ser
idéntica al parámetro ID asociado en la descripción de la conexión local.
Parámetros de salida DONE, NDR, ERROR y STATUS
Estas instrucciones ponen a disposición salidas que describen el estado de finalizado:
Tabla 11-57 Parámetros de salida de las instrucciones de la comunicación abierta
Parámetro Tipo de datos
DONE Bool
NDR Bool
Controlador programable S7-1200
Manual de sistema, V4.5 05/2021, A5E02486683-AO
Valor predeter‐ Descripción
minado
FALSE Si adopta el estado lógico TRUE durante una ejecución indica que la
última petición se ha finalizado sin errores; de lo contrario, FALSE.
FALSE Si adopta el estado lógico TRUE durante una ejecución indica que la
acción solicitada se ha finalizado sin errores y que se han recibido
datos nuevos; de lo contrario, FALSE.
