Panel de control
Modo de control
Los dispositivos son direccionados individualmente en una conexión de datos y conectados al
controlador.
Los dispositivos responden a la señal DMX proveniente del controlador (al seleccionar y guardar la
dirección DMX, el controlador mostrará la dirección DMX guardada la próxima vez.)
Direccionamiento DMX
El panel de control situado en la parte frontal de la base le permite asignar la dirección del dispositivo,
que será el primer canal a través del cual la unidad QFX Compact Light FX Set responderá al
controlador.
Tenga en cuenta que cuando utilice el controlador, la unidad dispone de 27 canales.
Cuando utilice múltiples unidades QFX Compact Light FX Set, asegúrese de establecer las direcciones
DMX correctas.
Por consiguiente, la dirección DMX de la primera unidad QFX Compact Light FX Set sería 1(001); la
dirección DMX de la segunda unidad QFX Compact Light FX Set sería 1+27=28 (28); la dirección DMX de
la tercera unidad QFX Compact Light FX Set sería 28+27=55 (55), etc.
Asegúrese de que ningún canal se encuentre superpuesto para poder controlar cada unidad QFX
Compact Light FX Set correctamente.
Si dos o más unidades QFX Compact Light FX Set tienen direcciones similares funcionarán de la misma
manera.
Control:
Una vez direccionados todos los dispositivos QFX Compact Light FX Set, ya puede comenzar a operarlos
a través de su controlador de iluminación.
Nota: Cuando encienda la unidad QFX Compact Light FX Set, esta detectará automáticamente si se
reciben o no datos DMX-512. Si no se reciben datos en la entrada de señal DMX, el "LED" del panel de
control no parpadeará.
Si no se reciben los datos puede que se deba a:
•
Que el cable XLR proveniente del controlador no se haya conectado a la entrada de señal del QFX
Compact Light FX Set.
•
Que el controlador se encuentre apagado o esté averiado, que el cable o el conector sean
defectuosos o que los conductores de señal estén intercambiados en el conector de entrada.
Nota: es necesario insertar un conector de terminación XLR (con 120 ohmios) en el último dispositivo para
garantizar la transmisión correcta de la conexión de datos DMX.
Código de pedido: 30276

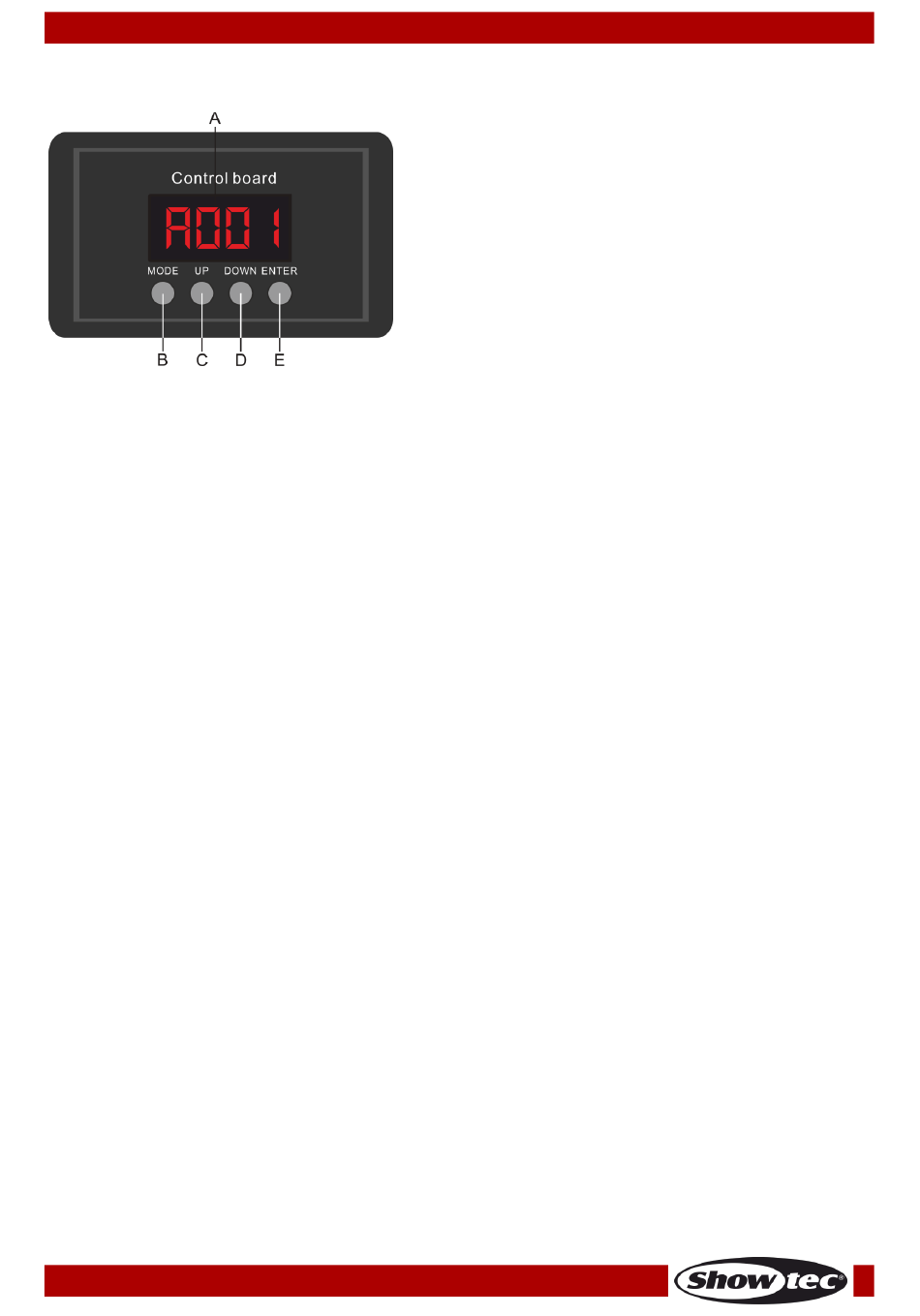

A) Pantalla LED
B)
Botón MODE (modo)
C) Botón UP (arriba)
D) Botón DOWN (abajo)
E)
Botón ENTER (aceptar)
18
Fig. 05
