Aria CTC Installation Instructions
MONTAGE DES FLÜGELS UND BELEUCHTUNGSSETS

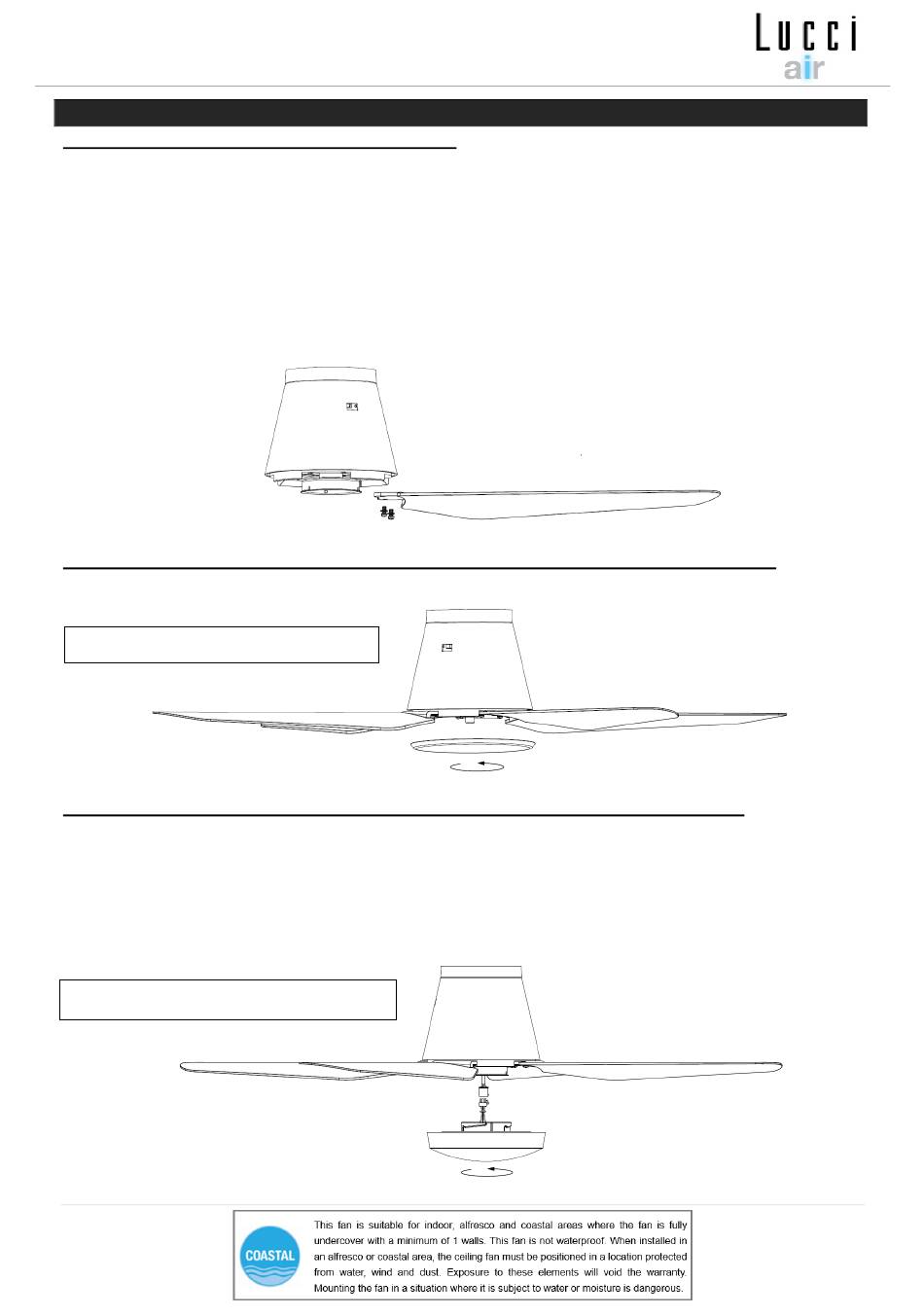

ANBRINGEN DES VENTILATORFLÜGELS (Abb. 7)
1. Entfernen Sie die Flügelschrauben und Unterlegscheiben von der Unterseite des Ventilatormotors,
bevor Sie die Flügel anbringen.
2. Richten Sie die zwei Löcher am Flügel an den zwei Löchern am Drehkörper des Ventilatormotors
aus. Fixieren Sie den Flügel mithilfe der zwei Flügelschrauben aus Schritt 1 am Ventilatormotor.
Stellen Sie sicher, dass alle Schrauben gleichmäßig angezogen sind, um das Risiko zu verringern,
dass der Ventilator sich verzieht oder aus dem Gleichgewicht gerät. Achten Sie darauf, die
Schrauben nicht übermäßig fest anzuziehen, da die Flügel sonst beschädigt werden könnten.
3. Diesen Schritt bei den übrigen Flügeln wiederholen.
MONTAGE DER UNTEREN ABDECKUNG (FÜR DEN VENTILATOR OHNE LICHT Abb. 8)
Schrauben Sie die untere Motorabdeckung im Uhrzeigersinn am Ventilator fest.
FÜR ARTIKELNR. 212999 & 213000
MONTAGE DES BELEUCHTUNGSSETS (FÜR DEN VENTILATOR MIT LICHT Abb. 9)
Befestigen Sie das LED-Beleuchtungsset an der Lampenbasis und verbinden Sie die Kabel am
-
LED-Beleuchtungsset mithilfe der Steckanschlüsse.
Befestigen Sie das LED-Beleuchtungsset an der Lampenbasis, indem Sie den Körper des LED-
-
Beleuchtungssets im Uhrzeigersinn drehen. Achten Sie darauf, die Drähte nicht zu überkreuzen
oder zu verdrehen und zu beschädigen.
FÜR ARTIKELNR. 213001 & 213002
20 | P a g e
Abb. 7
Abb. 8
Abb. 9
V1.0 EU (2020/10)
