6.2.3 Tarjeta salida analógica entrada impulsos
Para obtener la salida de corriente posicionar el puente J14 en los pines 2-3; los pines de salida
correspondientes son 11 (corriente de salida) y 9 (corriente de entrada). La corriente que se puede
controlar debe ser ≤ 190 mA (ca/cc).
Para obtener la salida de tensión posicionar el puente en los pines 1-2; los pines de salida
correspondientes son 12 (tensión de salida) y 8 (GND). La tensión conmutable debe ser ≤ 24 V
(ca/cc).
Si se instala una tarjeta de expansión de salida analógica en el indicador, las conexiones deben
seguir estas instrucciones:

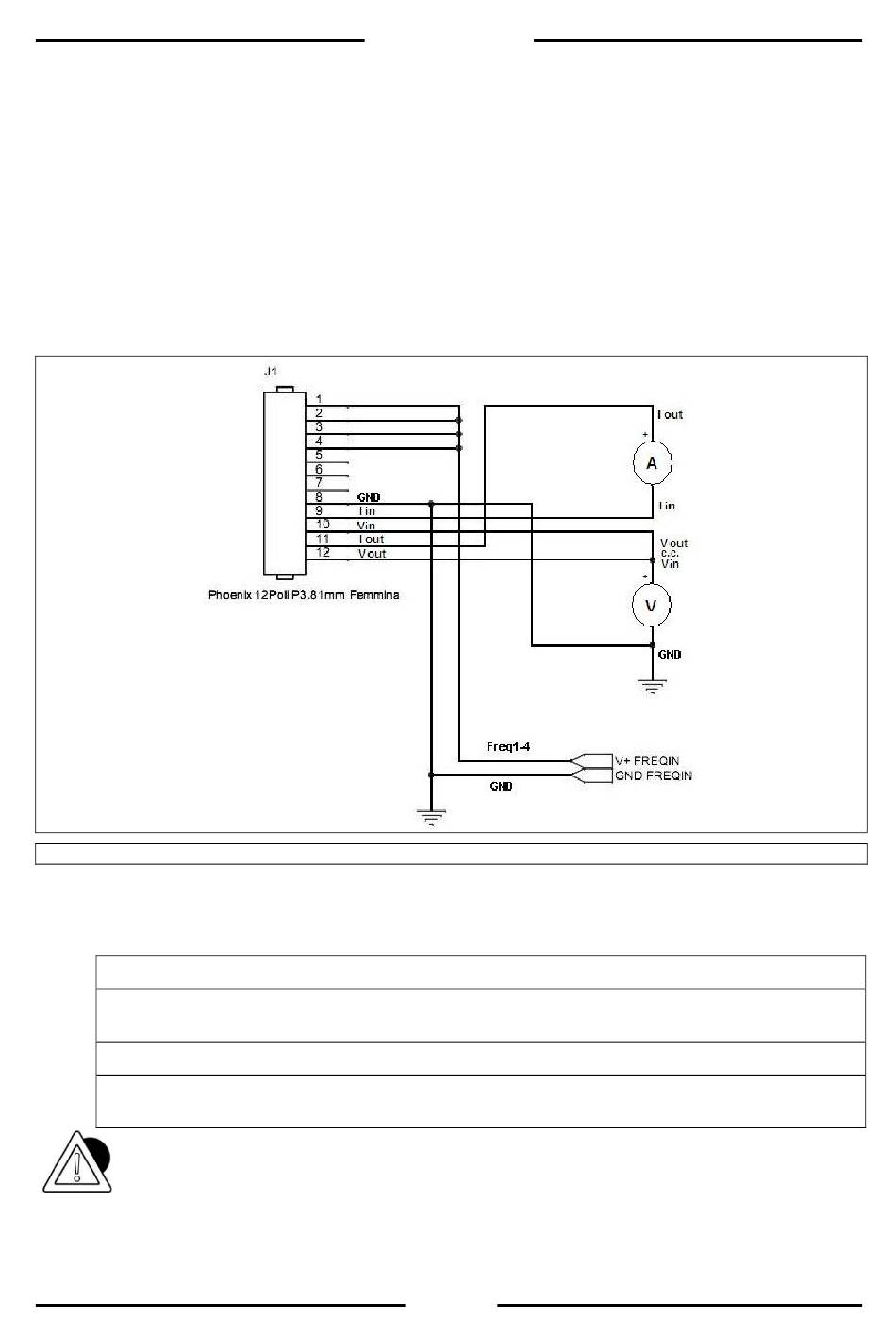

Figura 6.2-6 - Conexiones de la tarjeta de salida analógica (0-10 V, 4-20 mA)
En el conector está disponible una salida analógica en los formatos 0-10 V y
0(4)-20 mA separada galvánicamente; el esquema de conexión se muestra en la siguiente tabla:
Salida analógica de corriente:
Colocar el puente J14 en la posición 2-3 para la salida de corriente de 4-20 mA, entre los pines:
11 (salida de corriente) y 9 (entrada de corriente)
Salida analógica de tensión:
Colocar el puente J14 en la posición 1-2 para la salida de tensión, entre los pines:
12 (salida de tensión) y 8 (GND)
ATENCIÓN
Características técnicas:
Resolución = 10000 puntos
Precisión = 0,05% FS
Carga mínima salida de tensión = 100 ohmios
Carga máxima salida de corriente = 250 ohmios
