ESTRUCTURA Y FUNCIÓN

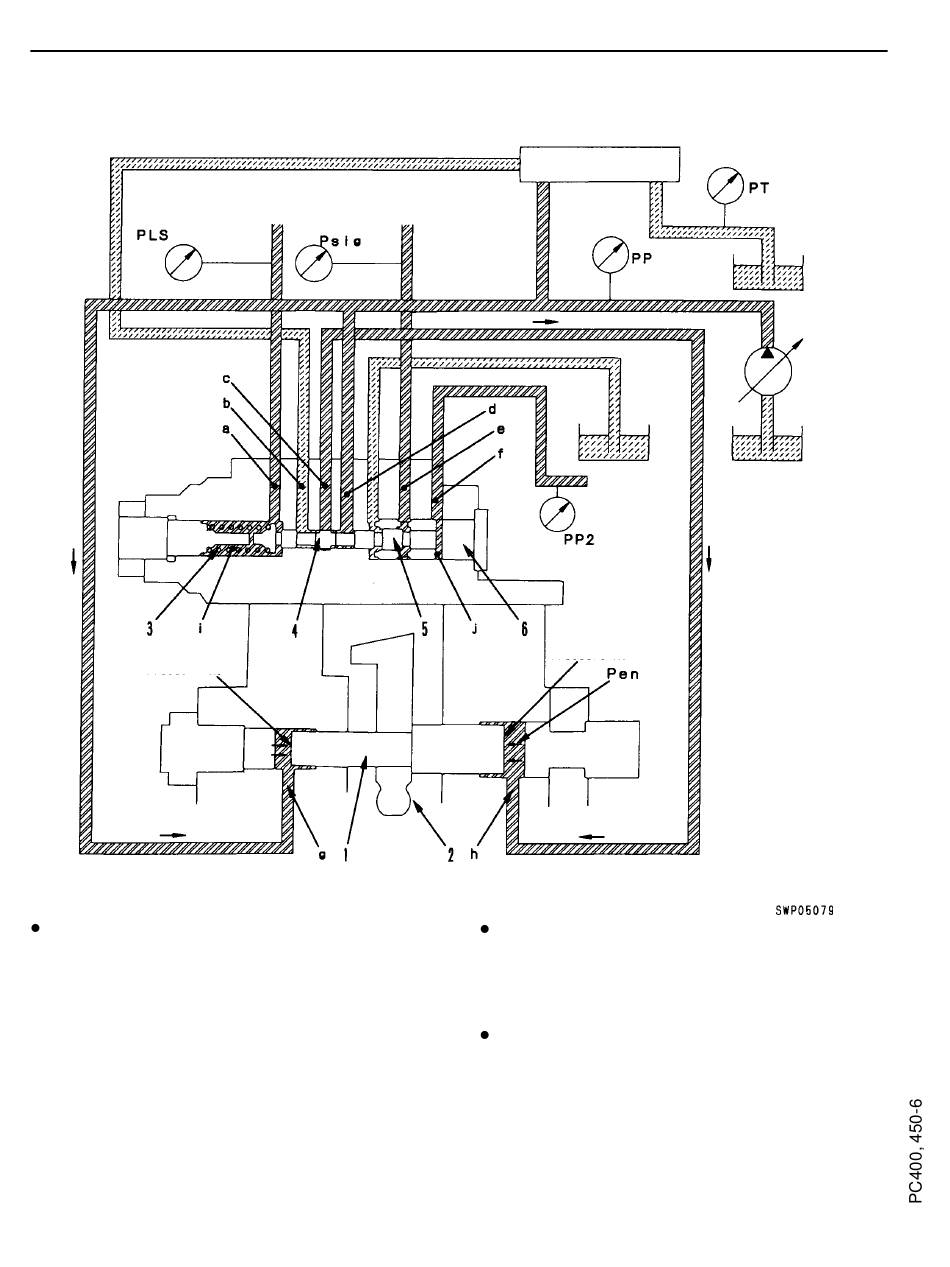

4) Cuando está equilibrado el servo pistón
(Desde el orificio de salida de
Área que recibe la
presión A0
Terminal de diámetro pequeño
Tomemos como A1 el área que recibe la presión
en el extremo del pistón con diámetro grande y el
área que recibe la presión en el extremo del pistón
con diámetro chico como A0, y la presión que fluye
hacia el pistón con extremo de diámetro grande
como Pen. Si la presión PP2 de la bomba principal
en la válvula LS y la fuerza combinada del resorte
(3) F y la presión PLS de LS están equilibradas, y
que la relación sea A0 x PP = A1. x Pen, el servo
pistón (1) quedará detenido en esa posición y el
plato de vaivén se mantendrá en una posición
intermedia. ( Se detendrá en una posición en que la
apertura del acelerador desde el orificio b al orificio
c, y desde el orificio d al orificio c del carrete (4), es
aproximadamente igual.
10-30
(Desde la válvula
la válvula de control)
LS-EPC)
Válvula TVC
(Desde el orificio d
e entrada de la
válvula de control)
Área que recibe la
presión A1
Terminal de diámetro grande
En este momento, la relación entre el área que recibe
la presión en ambos extremos del pistón (1) es de A0 :
A1 = 2 : 5, de manera que la presión ejercida sobre
ambos extremos del pistón cuando está equilibrado se
vuelve PP : Pen = 5 : 2
La posición donde el carrete (4) se balancea y detiene
es el centro estándar, y de este modo se ajusta la fuerza
del resorte (3), lo cual se determina cuando PP2 - PLS
= 2.45 MPa (25 kg/cm²). Sin embargo, si Psig (la presión
de salida entre 0 2.94 MPa (entre 0 30 kg/cm²) de la
válvula EPC de la válvula LS) es aplicada por el orificio
e, entonces cambiará la posición de detención del bal-
ance en proporción a la presión Psig entre PP2 - PLS
= 2.45 0.98 MPa (25 - 10 kg/cm²)
BOMBA HIDRÁULICA
