Instalación Del Bastidor De Montaje (Máquinas Que No Tengan Bastidor De Montaje Para La Hoja De Relleno) - Toro Rt1160 Instrucciones De Instalación

1. Mangueras (panel de
conexión derecho)
2. Soporte del eje delantero
3. Mangueras de los cilindros
de giro (girar a la izquierda
y girar a la derecha)
2. Retire las mangueras de los acoplamientos de los
paneles de conexión izquierdo y derecho, y tapone las
mangueras (Figura
Nota: Se conectarán las mangueras a los paneles de
conexión después de instalar el bastidor de montaje.
Instalación del bastidor de montaje
(máquinas que no tengan bastidor de
montaje para la hoja de relleno)
Peso del bastidor de montaje: 103 kg (226 libras)
1. Coloque el bastidor de montaje en un equipo de izado
con capacidad de izado de 103 kg (226 libras).
2. Alinee los dos taladros horizontales de 25 mm
(1 pulgada) del bastidor de montaje con los 2 taladros
horizontales del soporte del eje delantero

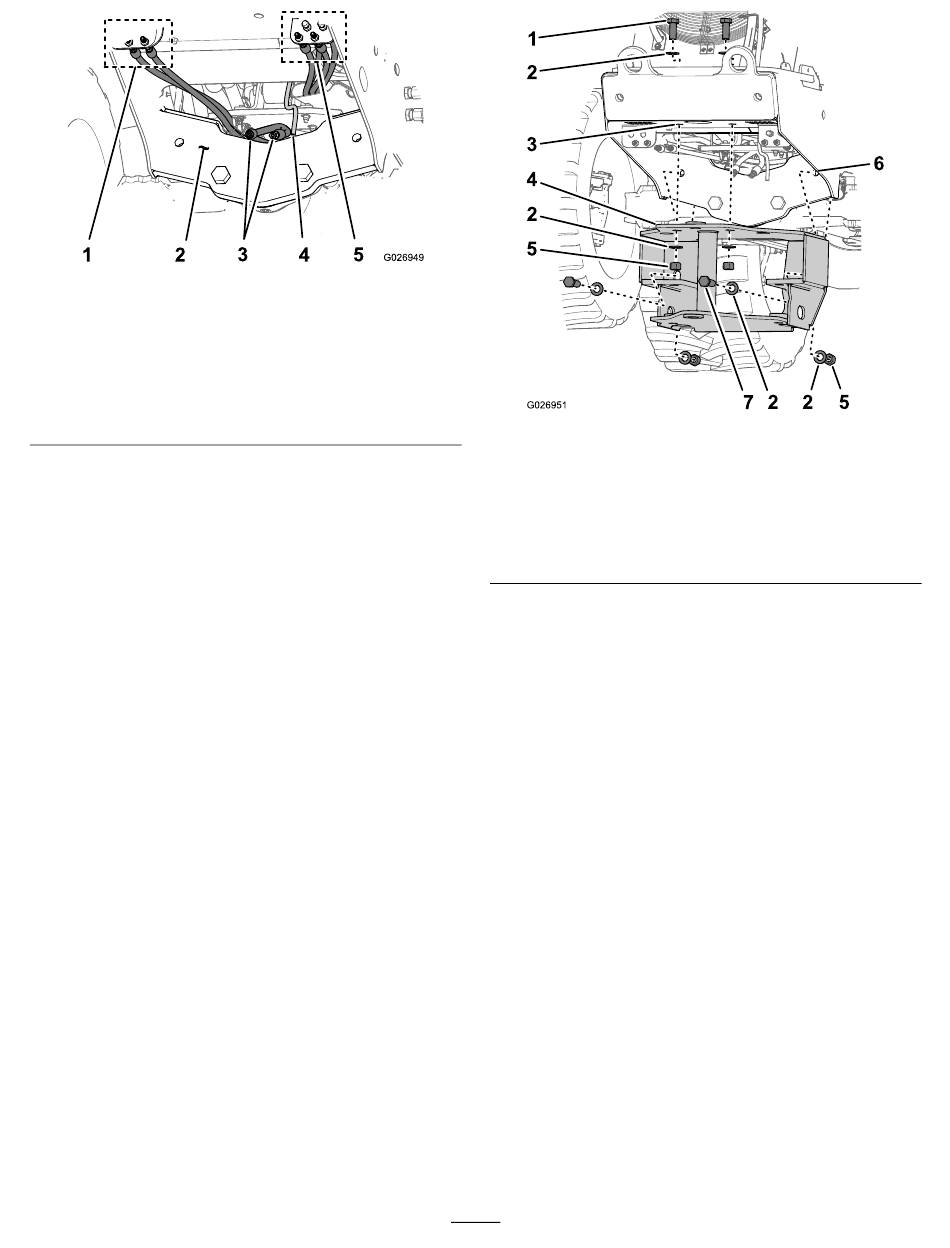

Figura 7
4. Manguera de vaciado
(depósito de refrigerante)
5. Mangueras (panel de
conexión izquierdo)
7).
(Figura
1. Perno (1 x 2-1/2 pulgadas) 5. Contratuerca (1 pulgada)
2. Arandela (1 pulgada)
3. Taladro (chapa inferior del
bastidor)
4. Bastidor de montaje
3. Alinee los dos taladros verticales de 25 mm (1 pulgada)
del soporte de montaje con los 2 taladros verticales de
la chapa inferior del bastidor de la máquina
4. Monte 2 pernos (1 x 3-1/2 pulgadas), 2 arandelas
(1 pulgada) y 2 contratuercas (1 pulgada) e inserte el
conjunto por los taladros horizontales del soporte
de montaje y del soporte del eje delantero
Figura 9 y
8).
6
Figura 8
6. Taladro (soporte del eje
delantero)
7. Perno (1 x 3-1/2 pulgadas)
Figura 10).
(Figura 8).
(Figura 8,
