Instalación

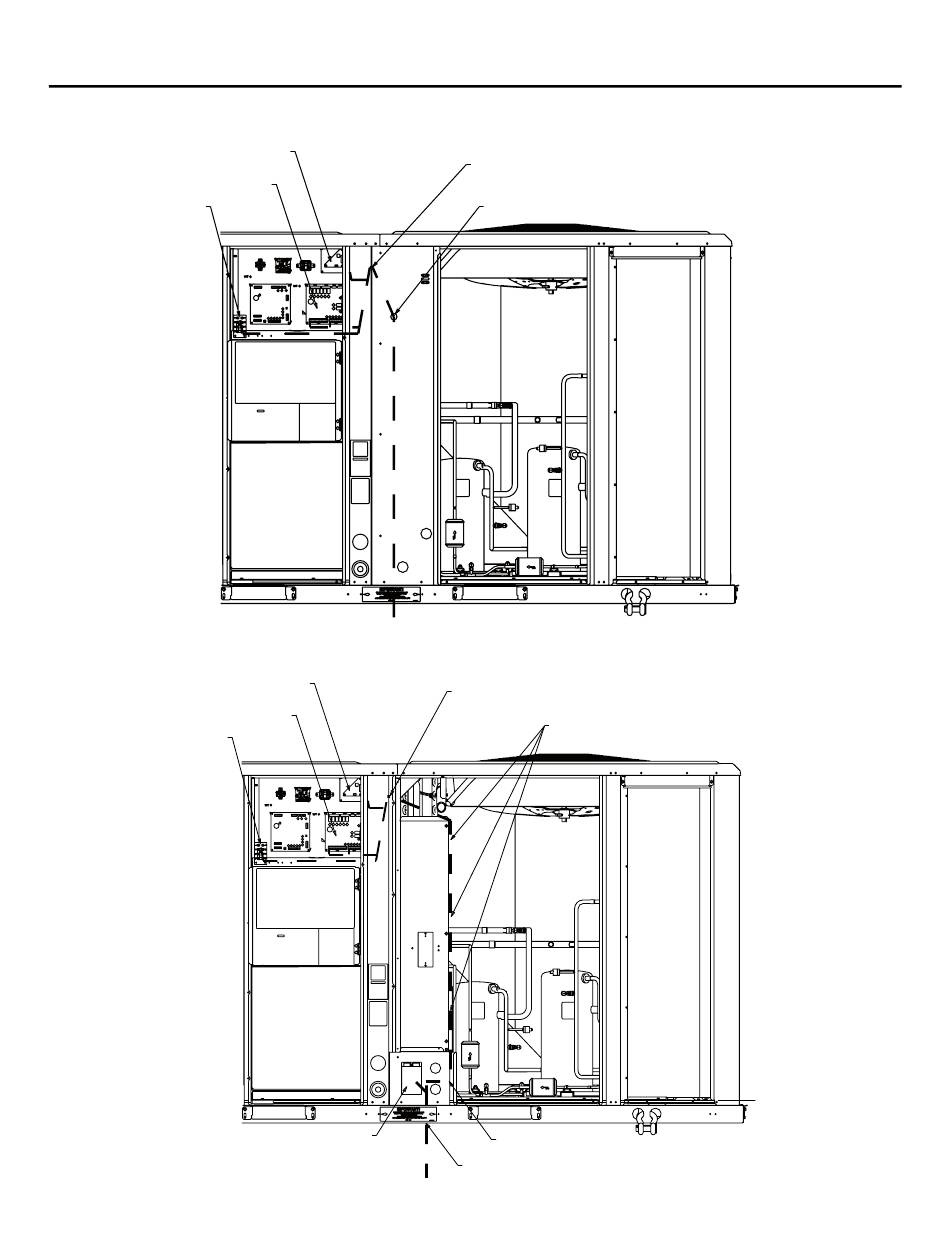

Figura 63. ReliaTel™ (sin TBUE) Direccionamiento del cableado del cliente (10 ton alta eficiencia)
INTERFAZ DE
COMUNICACIONES (COMM)
MÓDULO DE
REFRIGERACION (RTRM)
TABLILLA DE
TERMINALES
DE BAJO
VOLTAJE (LTB)
Figura 64. ReliaTel (con TBUE) Direccionamiento del cableado del cliente (10 ton alta eficiencia)
COMUNICACIONES (COMM)
REFRIGERACION(RTRM)
TABLILLA DE
TERMINALES
DE BAJO
VOLTAJE (LTB)
44
DIAGRAMA DE CONEXIONES
INTERFAZ DE
MÓDULO DE
DIAGRAMA DE CONEXIONES
TOMA-CORRIENTE
AUXILIAR
DESENERGIZADA
ACCEDA A LA CAJA DE CONTROL A TRAVES DEL ORIFICIO EL
PANEL DIVISOR EXTERIOR. FIJE CABLEADO
EN CAMPO CON AMARRES DE RESORTE CERCA DEL
ORIFICIO DEL PANEL DIVISOR EXTERIOR.
ACCEDA A LA UNIDAD A TRAVES DEL ORIFICIO
EN EL POSTE.
ACCEDA A LA CAJA DE CONTROL POR EL ORIFICIO EN EL
PANEL DIVISOR EXTERIOR. FIJE CABLEADO
EN CAMPO CON AMARRES DE RESORTE CERCA DEL
ORIFICIO DEL PANEL DIVISOR EXTERIOR.
TIENDA EL CABLEADO EN CAMPO A LO LARGO
DEL REVESTIMIENTO DE LA TUBERÍA. ASEGÚRELO CON
AMARRES DE ALAMBRE ATORNILLABLES.
SALIR DE LA CARCASA POR LA BASE
A TRAVES DE UN ORIFICIO EN EL REVESTIMIENTO.
ACCEDER A LA UNIDAD
A TRAVES DE LA BASE.
