7
Instalación de las luces de
intermitente
Piezas necesarias en este paso:
2 Luz delantera de posición/de intermitente
Soporte delantero para luz de posición/de intermitente
2 (para máquinas con kit de defensa delantera
instalado)
4 Tornillo autorroscante (¼" x ½")
Soporte delantero para luz de posición/de intermitente
2
(para máquinas sin kit de defensa delantera instalado)
2 Luz trasera de freno/de intermitente
Soporte grande para luz de freno/de intermitente
2
(para máquinas con plataforma de carga de acero)
Soporte pequeño para luz de freno/de intermitente
2
(para máquinas con plataforma de carga de plástico)
4 Tornillo de cabeza hexagonal (5/16" x ¾")
2 Espaciador (5/16")
4 Tornillo autorroscante (5/16" x ¾")
Contratuerca (¼" ) – para máquinas con plataforma
4
de acero corrugado
Fijación de montaje a presión (para máquinas con
2
plataforma de acero corrugado)
Soporte de luz trasera (para máquinas con plataforma
2
de acero corrugado)
Perno de cuello cuadrado (¼" x ¾") – para máquinas
4
con plataforma de acero corrugado
Instalación de las luces de
posición/de intermitente
Para máquinas sin kit de defensa delantera
instalado

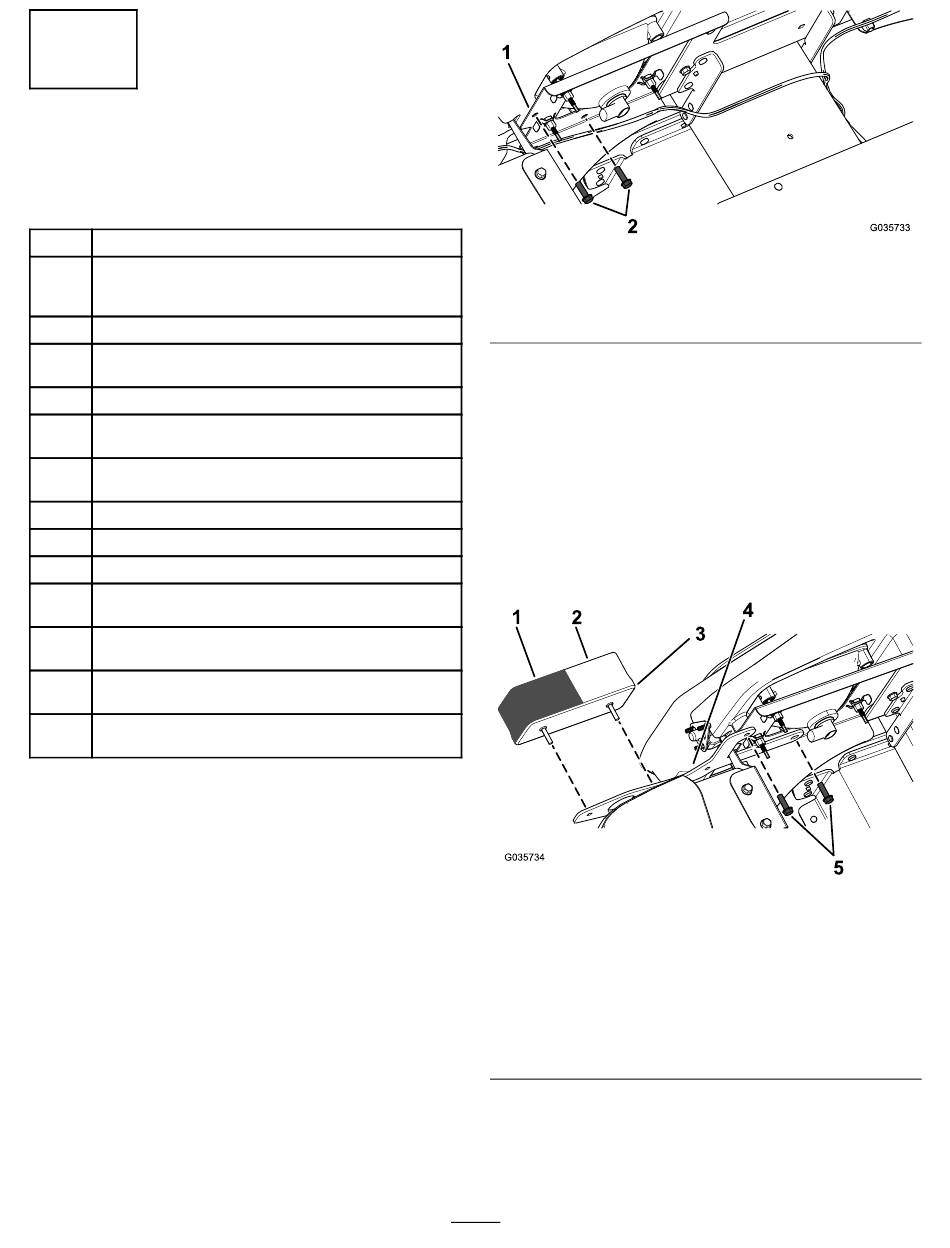

1. Retire los 2 tornillos existentes de los soportes
de los faros (Figura 12).
Se muestra el lado izquierdo
1. Soporte del faro
2. Instale las 2 luces delanteras de posición/de
intermitente con los 2 soportes delanteros de
luz de posición/intermitente (para máquinas sin
kit de defensa delantera instalado) y 2 tornillos
(retirados previamente), tal y como se muestra
en la Figura 13.
Nota:
Asegúrese de que las lentes
transparentes (luces de posición) se colocan
en el interior y las lentes ámbar (luces de
intermitente) se colocan en el exterior
13).
Se muestra el lado izquierdo
1. Lente ámbar (luz de
intermitente)
2. Lente transparente (luz de
posición)
3. Luz delantera de
posición/de intermitente
3. Conecte los 2 cables del arnés de cables en las
2 luces delanteras de posición/de intermitente.
9
Figura 12
2. Tornillos
(Figura
Figura 13
4. Soporte de luz delantero
5. Tornillos
g035733
g035734
