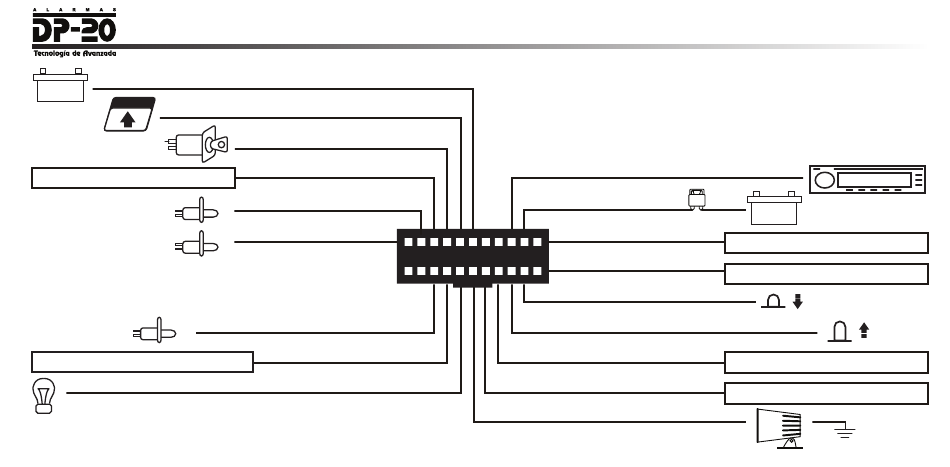

DP-20 TX-915 Manual De Usuario página 78

-
+
Bateria
Pulso positivo traba de motores
Pulso positivo destraba de motores
6
Negro (Negativo)
Celeste (Sube vidrio)
Violeta (Contacto)
Marrón
Naranja / Blanco (+)
Naranja / Negro (Baúl) (-)
Naranja (puerta conductor) (-)
Blanco
Blanco / Rojo (Luz giro) (+)
Celeste / Rojo (Remot. Radio) (+)
Rojo(Positivo)
Verde / Negro (descanso cierra)
Conector 2
Azul / Negro (descanso abre)
Verde (Salida / Cierra)
Azul (Salida / Abre)
Marrón / Azul (Común / Abre)
Marrón / Verde (Común / Cierra)
Amarillo / Negro (Sirena) (+)
TX-360 Plip
-
+
Bateria
Ver conexionado de trabapuertas
Ver conexionado de trabapuertas
Ver conexionado de trabapuertas
Ver conexionado de trabapuertas
