Fournaise Premier gainable
Commande de
l'allumage
La commande envoie et reçoit des tensions pour faire
fonctionner ou pour vérifier le fonctionnement des
composants. Se reporter à ce qui suit ainsi qu'à la
Figure 26 pour comprendre les indicatifs de borne de la
commande d'allumage afin de procéder à vérifications
de tension sur la commande.
L1 : Tension de l'alimentation principale de la
commande.
IND : Tension de l'alimentation principale de la com-
mande au moteur. LED : Non utilisé
MV : 24 V c.a de la commande d'allumage par l'en-
tremise de l'interrupteur de température élevée,
puis au robinet de commande du gaz.
PS2 : 24 V c.a de l'interrupteur de vérification d'air à
la commande d'allumage.
PS1 : 24 V c.a de la commande d'allumage à l'inter-
rupteur de vérification d'air.
W : 24 V c.a du transformateur à la commande d'al-
lumage. (sans cette tension du transformateur, la
commande d'allumage ne fonctionne pas.
FS : Aucune borne.
R : Aucune borne.
X : Aucune borne
C/COM : Mise à la terre pour le transformateur et la
commande d'allumage.
Le cas échéant, se référer également à la rubrique
« Séquence d'opération » du présent manuel pour
comprendre le fonctionnement de la commande d'allu-
mage lors d'un appel de chaleur.

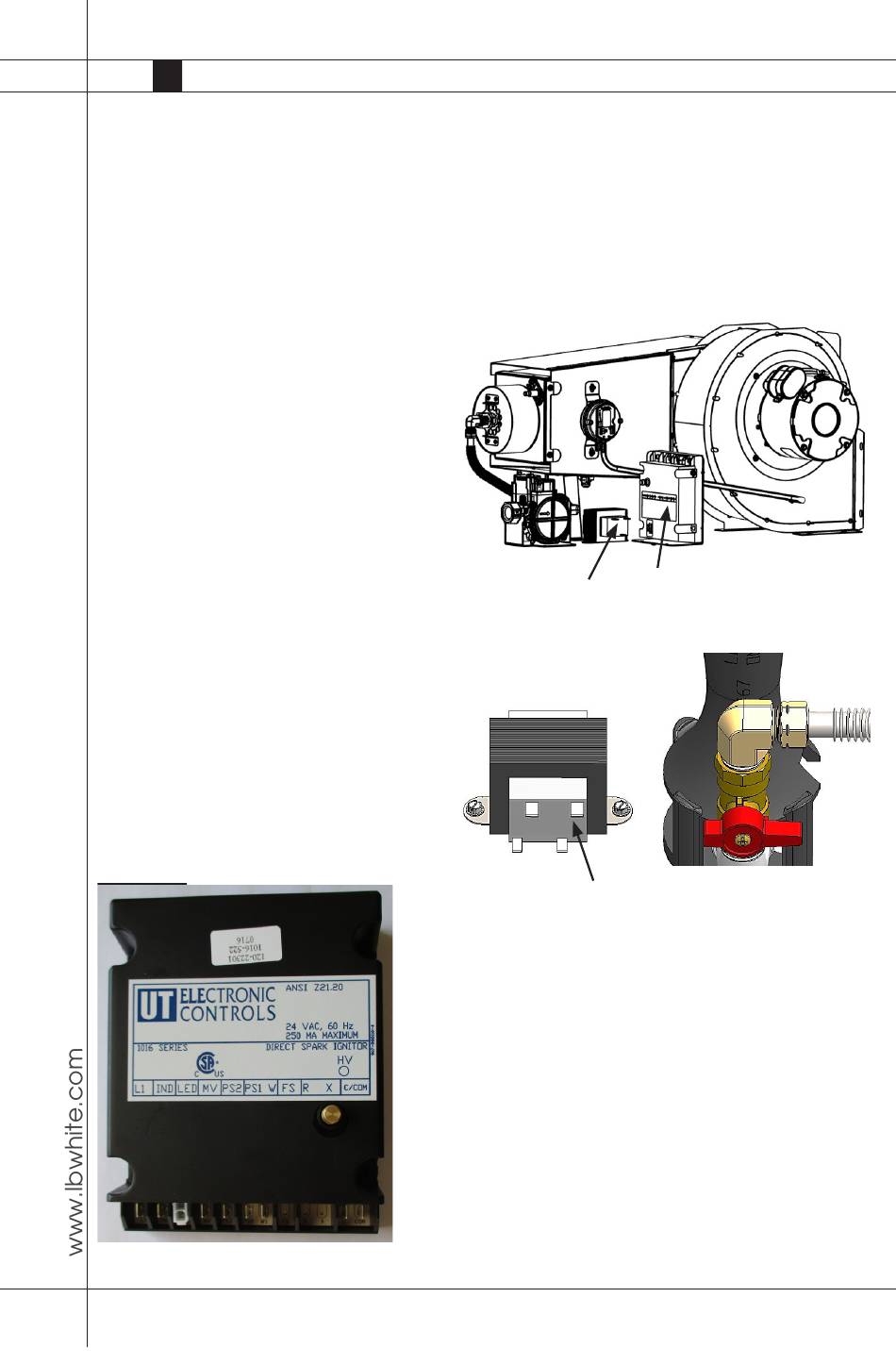

FIGURE 26
Manuel du propriétaire • Premier
Transformateur
Le transformateur réduit la tension d'alimentation
principale à 24 V c.a pour le fonctionnement de la
commande d'allumage.
Sans 24 V c.a du transformateur, la commande
d'allumage et la fournaise ne fonctionneront pas.
Premier 40
Transformateur
Premier 80/170, Premier 170 shown
Transformateur
Allumeur
Commande
