Bieleta de recuperación de par inferior: Extracción - Reposición
K9K
Par de aprietem
tornillos del soporte de
la bieleta inferior de
recuperación de par
tornillo de la bieleta de
recuperación de par
inferior en su cuna
tornillo de la bieleta de
recuperación de par
inferior en el soporte
inferior
tornillos del tirante de la
bieleta de recuperación
de par inferior en la caja
de velocidades
tornillo de la bieleta de
recuperación de par
inferior en la cuna
EXTRACCIÓN
I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN
a Poner el vehículo en un elevador de dos columnas
(consultar Vehículo: Remolcado y levantamiento)
(02A, Medio de levantamiento).
a Extraer:
- los tornillos del protector bajo el motor,
- el protector bajo el motor.
FIJACIÓN DEL MOTOR
62 N.m
180 N.m
180 N.m
105 N.m
105 N.m
II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA
K9K, y 832 o 842

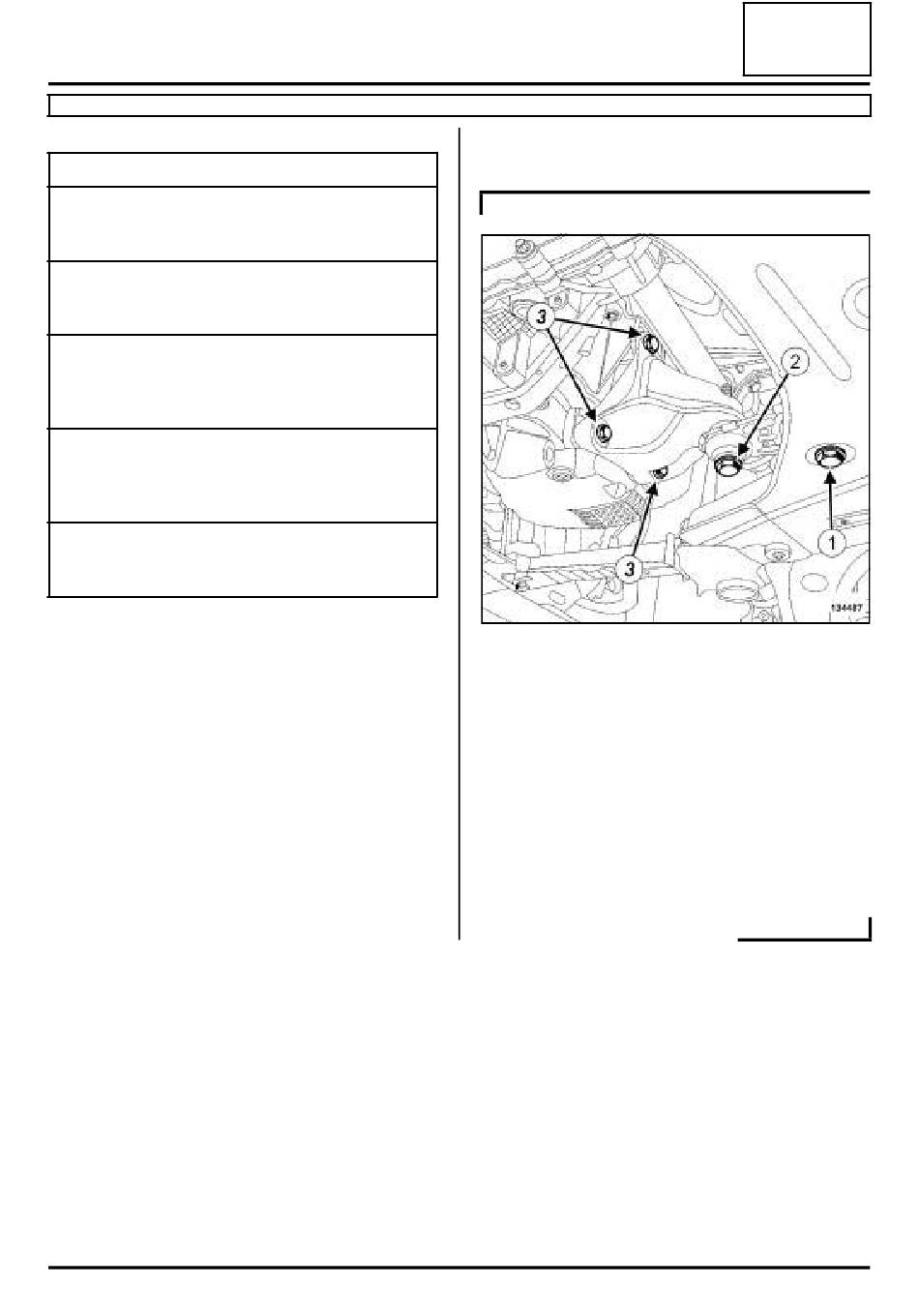

a Extraer:
- el tornillo (1) de la bieleta de recuperación de par
inferior de la cuna,
- el tornillo (2) de la bieleta de recuperación de par
inferior del soporte inferior,
- la bieleta inferior de recuperación de par,
- los tornillos (3) del soporte de la bieleta inferior de
recuperación de par,
- el soporte de la bieleta de recuperación de par in-
ferior.
19D-10
19D
134487
