4 Reparación
4.8.1 Sustitución de la caja reductora del eje 1
Continuación
Preparación de la caja reductora
Utilice este procedimiento para realizar los preparativos necesarios antes de montar
la caja reductora.
1
2
3
Continúa en la página siguiente
536
Acción

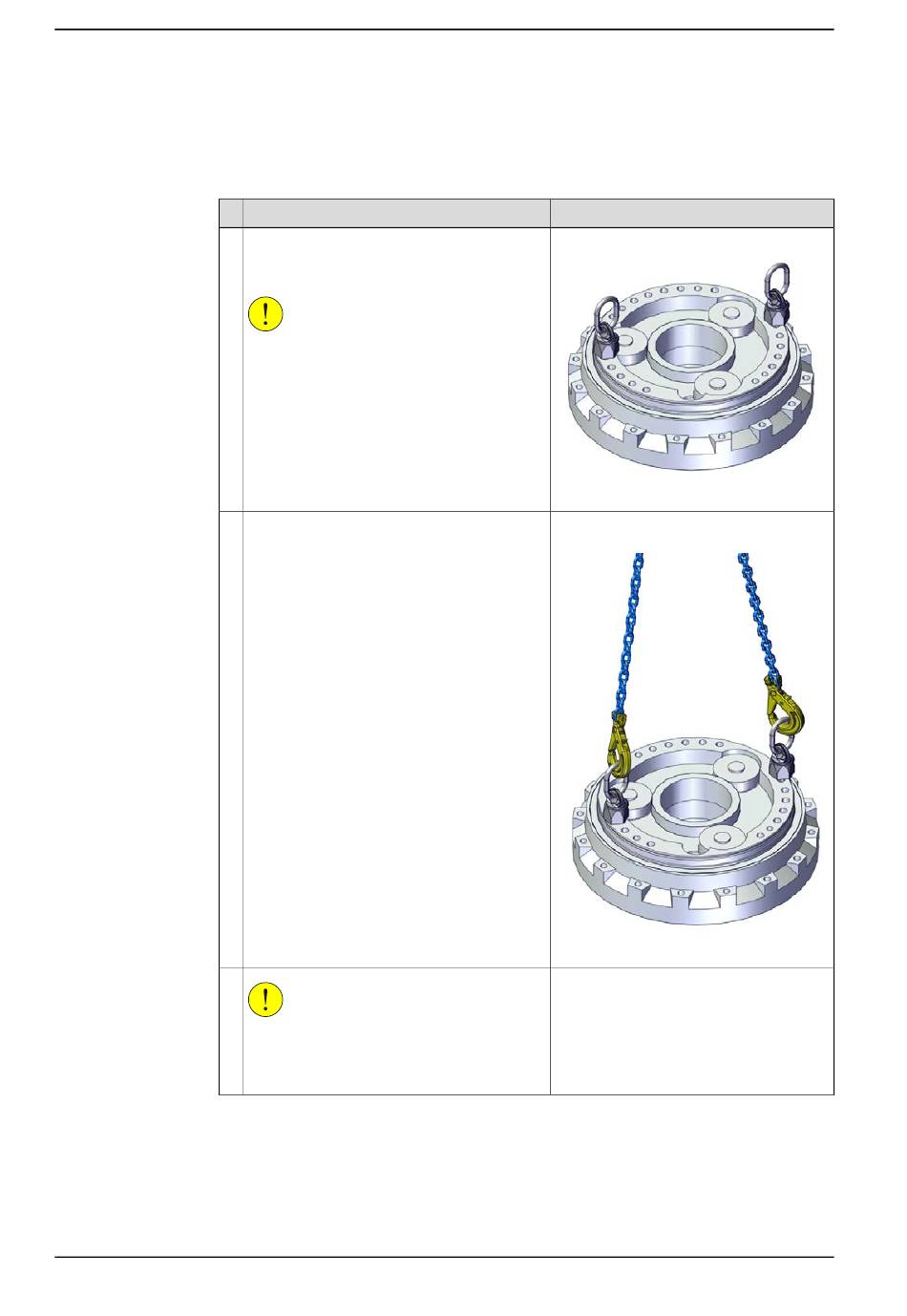

Monte manualmente dos argollas de eleva-
ción en orificios opuestos de la caja reducto-
ra.
¡CUIDADO!
Deje varios milímetros de espacio entre el
pasador y la superficie de la caja reductora.
La superficie de la caja reductora es una su-
perficie de sellado que no debe dañarse.
Fije el accesorio de elevación (cadena).
¡CUIDADO!
El peso de la caja reductora es 92 kg
Todos los accesorios elevadores utilizados
deben tener una capacidad adecuada.
© Copyright 2019 - 2020 ABB. Reservados todos los derechos.
Nota
Argolla de elevación: 3HAC14457-4
xx1700002190
Accesorio de elevación (cadena):
3HAC15556-1
xx1700002191
Manual del producto - IRB 6790
3HAC063331-005 Revisión: B
