Torneado | Herramientas en funcionamiento de torneado (opción #50)
Parámetro Significado
CUTWIDTH
Anchura de cuchilla de una herramienta de torneado o
tronzado
DCW Sobremedida ancho herramienta de punzonar
TYPE Tipo de la herramienta de torneado: desbaste ROUGH,
acabado FINISH, de rosca THREAD, profundización
RECESS, seta BUTTON, tronzado RECTURN
Datos de la herramienta para la medición automática de las
herramientas
Mediante el ciclo 485 MEDIR HTA. TORNEADO puede medir
automáticamente las herramientas de torneado.
Para poder utilizar el ciclo 485 MEDIR HTA. TORNEADO
necesita un palpador digital de herramientas con
vástago rectangular.
El ciclo tiene en cuenta las siguientes entradas de la tabla de
herramientas de torneado:
ZL: Longitud de herramienta 1
XL: Longitud de herramienta 2
DZL: Valor delta de la longitud de herramienta 1
DXL: Valor delta de la longitud de herramienta 2
RS: Radio de cuchilla
TO: Orientación de la herramienta
ORI: Ángulo de orientación del cabezal
TYPE: Tipo de herramienta de torneado
Información adicional: Manual de instrucciones
de medición para piezas y herramientas

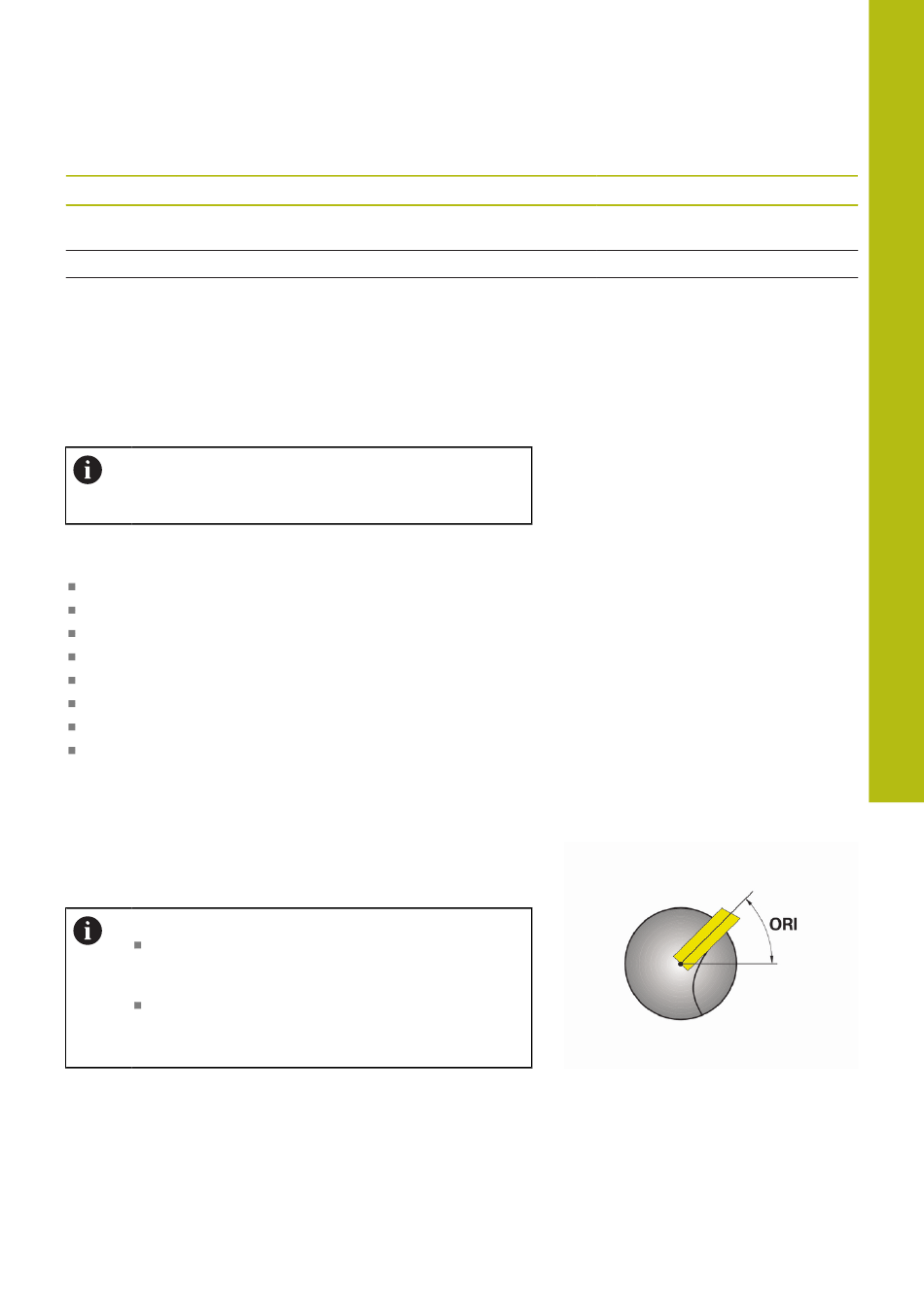

Ángulo de orientación
Con el ángulo de orientación del husillo ORI se determina la
posición angular el husillo de fresado para la herramienta de
torneado.
Instrucciones de uso:
La posición del cabezal correcta no solo es
determinante para el mecanizado, sino también para
calibrar la herramienta.
Es recomendable comprobar el ángulo de orientación
correcto y la orientación deseada de la herramienta
da vez que se defina una nueva herramienta.
HEIDENHAIN | TNC 640 | Manual de instrucciones Configurar, probar y ejecutar programas NC | 01/2021
Programar ciclos
Introducción
0,0000...+99999,9999
–99999,9999...+99999,9999
ROUGH, FINISH, THREAD, RECESS,
BUTTON, RECTURN
