11 ANÁLISIS DE LA IMPULSIÓN DEL MOTOR
11.1 Introducción general
El Analyzer Q1 permite el análisis de las impulsiones de corriente del motor en forma de oscilograma.
La forma de la impulsión de corriente indica informaciones suplementarias sobre el estado del reloj.
En particular con medidas comparativas con un reloj en buen estado se pueden ver y detectar errores
en la parte mecánica.
Más informaciones en el Cáp. 16.5.
11.2 Procedimiento
- Conectar el reloj a la fuente de alimentación del Analyzer Q1. Cáp. 9.1
- Elegir la función
"Analyse de l'impulsion moteur"
- El parámetro
"GAMME"
- En general, la medida se efectúa a tensión nominal de la pila (1.55 V para los relojes con pila de
oxido de plata). El parámetro
comprobar el funcionamiento del reloj a tensión reducida.

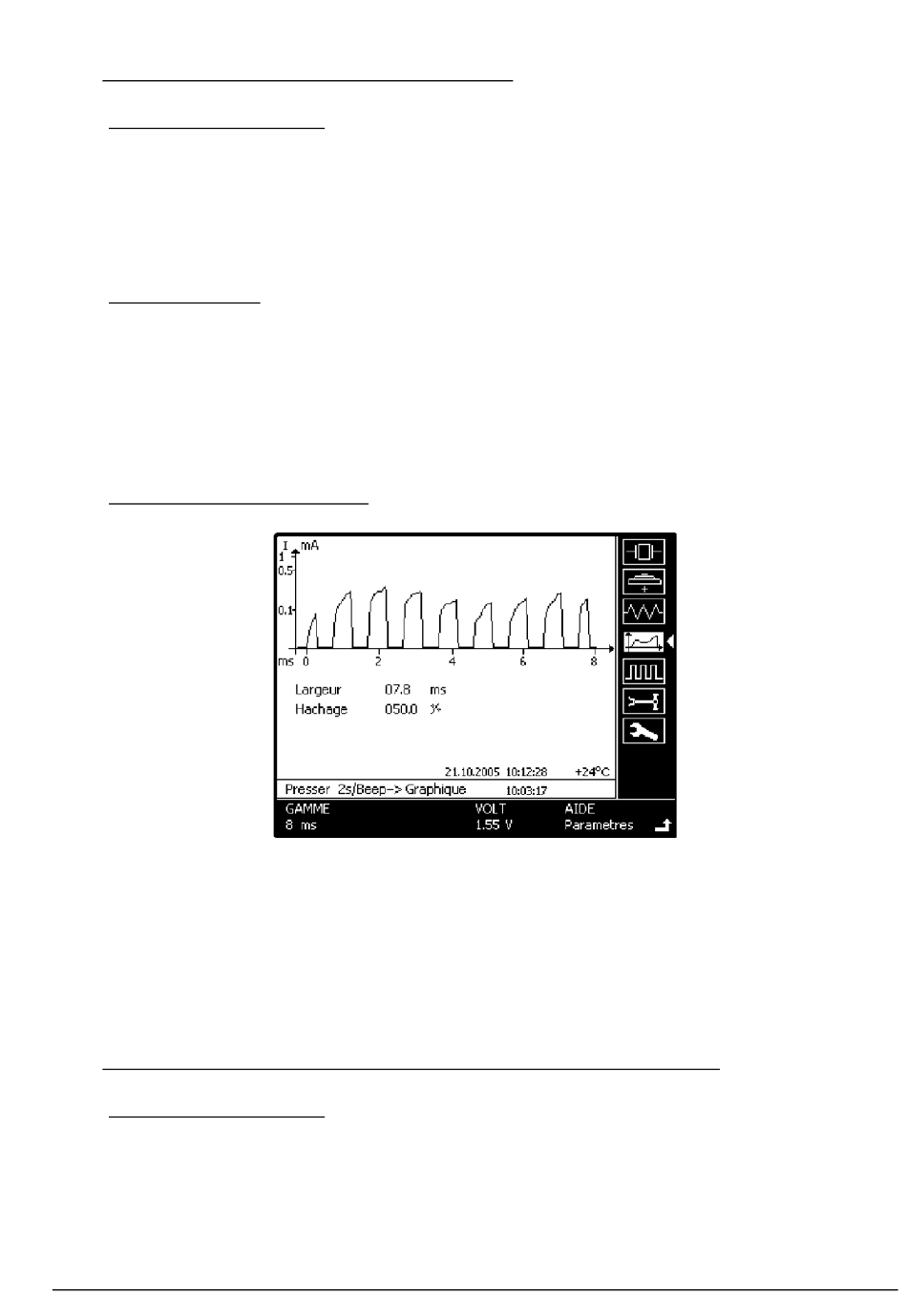

11.3 Lectura de los resultados
Lecturas alternativas en forma de oscilograma de la impulsión positiva seguida de la impulsión
negativa del reloj. Se representa una impulsión de cada tres impulsiones con relojes de un período de
1s; sin embargo se representarán todas las impulsiones con los relojes teniendo un período mas largo
de 1s.
Lecturas numéricas de la anchura y del control de las impulsiones.
12 PRUEBA DE RESISTENCIA Y DEL AISLAMIENTO DE LA BOBINA
12.1 Introducción general
Le prueba de resistencia (bobina) sirve ante todo para detectar roturas o corto circuitos de la bobina
del motor analógico o defectos de aislamiento entre la bobina y su núcleo o la platina. La prueba de
resistencia sirve entre otras a comprobar la continuidad y el aislamiento de contactos, pistas o de
conmutadores.
Witschi Electronic SA
permite de elegir la escala del tiempo adaptada a la impulsión.
"VOLT"
permite de modificar dicha tensión, por ejemplo para
Analyzer Q1
en el menú principal.
Page 19
