Montaje Del Regulador De Tensión Y El Soporte A La Máquina - Toro 04295 Instrucciones De Instalación

1. Conector de tres pines
(arnés de cables)
Montaje del regulador de tensión y el
soporte a la máquina
1. Prepare la máquina para la instalación del regulador
de voltaje y el soporte de montaje como se indica a
continuación:
•
Máquina de las series 800, 1000 o 1600
A. En la parte trasera del motor, retire la brida
que sujeta el arnés de cables del módulo de
enclavamiento al soporte del arnés de cables
(Figura 7, A).

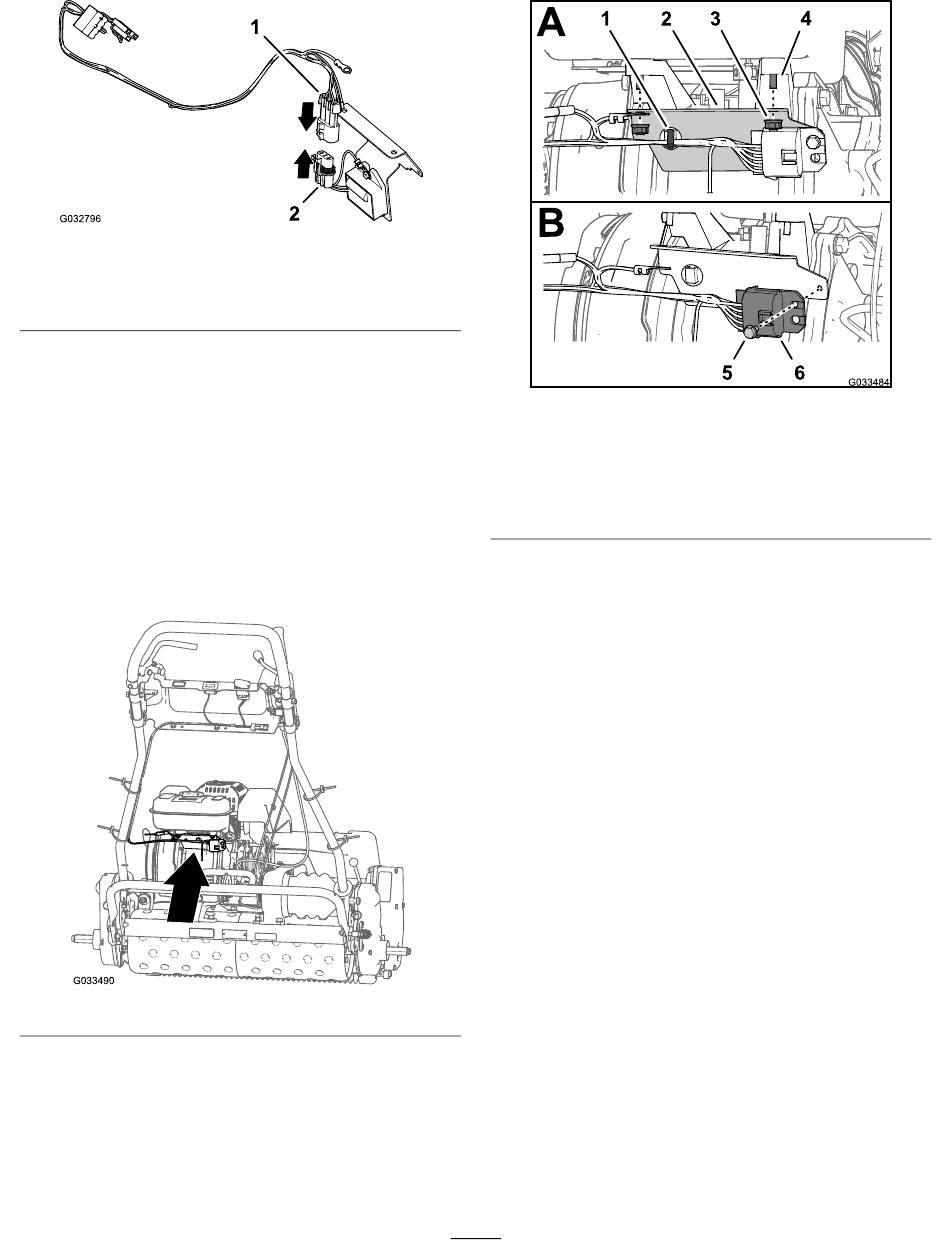

Figura 5
2. Conector de tres
receptáculos (regulador
de tensión)
Figura 6
1. Brida (con taco)
2. Soporte del arnés de
cables
3. Tuerca
B. Retire las 2 tuercas que sujetan el soporte del
arnés de cables al motor
C. Retire el perno con arandela prensada (10-24 x
3/8") que sujeta el módulo de enclavamiento
al soporte del arnés de cables
Nota: Ya no hace falta el soporte del arnés
de cables.
•
Máquina de las series 1800 o 2100 – En la parte
trasera del motor, retire las 2 tuercas que sujetan el
depósito al motor
4
Figura 7
4. Espárrago (depósito de
combustible)
5. Perno con arandela
prensada (10-24 x 3/8")
6. Módulo de enclavamiento
(Figura 7, A).
(Figura
(Figura 9).
7).
