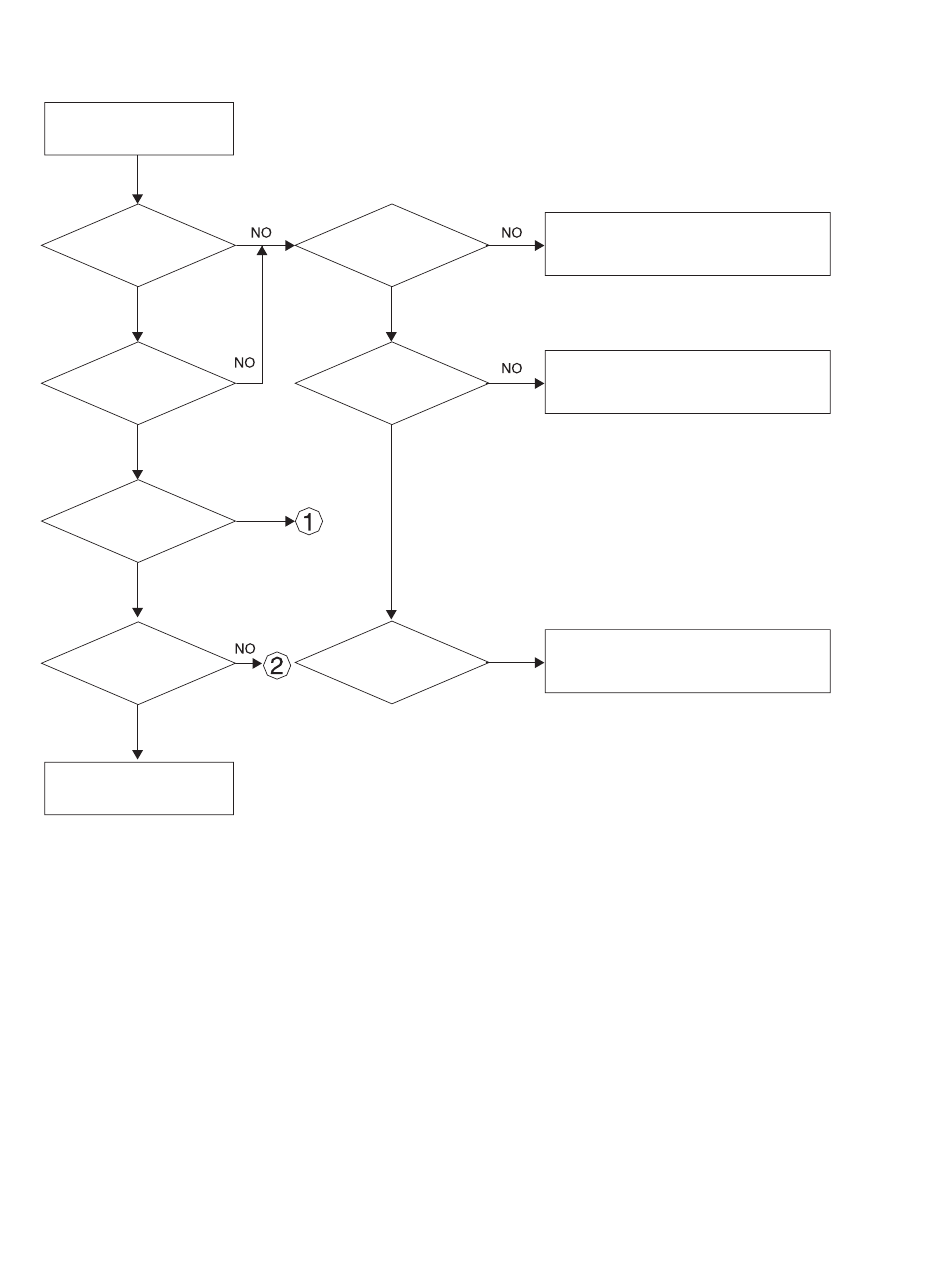

2. CIRCUITO FRONTAL (1/2)
ENCENDIDO
¿Se apaga el LED rojo?
SÍ
¿EL DIGITRÓN
ESTÁ ACTIVADO CON
NORMALIDAD?
SÍ
COMPROBAR SI
TODOS LOS BOTONES FUNCIONAN
CORRECTAMENTE
SÍ
COMPROBAR SI
EL CONTROL REMOTO ES
CORRECTO
SÍ
B/D FRONTAL CORRECTO
COMPROBAR SI EL
P1301 ES CORRECTO
SÍ
COMPROBAR
SI LA ALIMENTACIÓN FRONTAL
ES CORRECTA
(*2)
SÍ
COMPROBAR
SI EL DIS301 ES
CORRECTO
*1: cuando sea necesario volver a conectar el cable FFC al P1301,
cortoc. en la clavija 1 del CN901 con la clavija 4 del CN901 en
la parte SMPS.
*2: Clavijas del PN603.
CLAVIJA 1: -41 VKK
CLAVIJA 2: -22 FL+
CLAVIJA 3: -26,5 FL-
CLAVIJA 12: +5.0
2-2
VOLVER A CONECTARLO
(CONSULTAR NOTA *1).
CONSULTAR PARTE SMPS.
COMPROBAR PATRÓN Y RESOLDADO
