MONTAJE
4. Atornille el tambor inferior a la placa inferior de forma que quede lo más próximo posible al rodamien-
to, pero sin llegar a tocarlo.
5. Atornille el ajustador de cable al divisor del cable superior para eliminar toda la tensión. A continuación
atornille el ajustador de cable una vez más para elevar el rodamiento 1 mm más en el sentido opuesto a
los tambores de la parte inferior del manillar.
No atornille el ajustador de cable al divisor del cable superior más de 8 mm. Use el ajustador de cable de
la palanca de freno trasero si requiere una configuración distinta.
6. Compruebe si el rodamiento hace ruido colocando el manillar en su dirección normal y haciéndolo
girar rápidamente hacia ambos lados. Siga estas instrucciones para eliminar los ruidos del rodamiento.
El rodamiento no debe apoyarse nunca sobre la placa inferior ni sobre los tambores del cable inferior.
EXTREMO DEL
TAMBOR
REVESTIMIENTO DEL CABLE
(REVESTIMIENTO LARGO)
PLACA SUPERIOR
TUERCAS CIEGAS
a) Atornille los tambores del cable inferior de la placa inferior para eliminar los ruidos causados por el
rodamiento.
b) Ajuste la tuerca de seguridad del tambor derecho al cable inferior.
c) Gire el manillar 180 grados y vuelva a comprobar si el rodamiento hace ruido. En caso de que siga
generando ruidos, mantenga los tambores flojos sobre los cables tanto en la parte superior como en la
inferior para eliminarlos.
d) Repita los pasos 6a y 6c hasta que el manillar pueda girar 360 grados sin que el rodamiento haga
ruido.
e) Para finalizar, ajuste los frenos traseros.
INSTRUCCIONES DE MONTAJE DE REPOSAPIÉS
NO ROSCADOS
En primer lugar, retire la tuerca del eje. Encontrará una arandela normal o una arandela de presión pro-
gresiva. Coloque la arandela entre el reposapiés y el cuadro.
Introduzca el reposapiés en el buje, luego una arandela plana, y por último la tuerca del eje.
Ajuste la tuerca del eje en sentido horario hasta que el reposapiés quede bien afianzado al cuadro o a la
horquilla. Repita el mismo procedimiento para todos los reposapiés que desee instalar.
ROSCADOS
Este tipo de reposapiés se ajustan al eje mediante una rosca. Asegúrese de que la tuerca del eje está
apretada con una llave de 15 mm. Pase un tornillo a través de los orificios de instalación del reposapiés
y ajústelo al eje girándolo en sentido horario. Afiáncelo al cuadro o a la horquilla hasta lograr un ajuste
perfecto. Repita el mismo procedimiento para todos los reposapiés que desee instalar.
148
// MANUAL DEL USUARIO
All manuals and user guides at all-guides.com

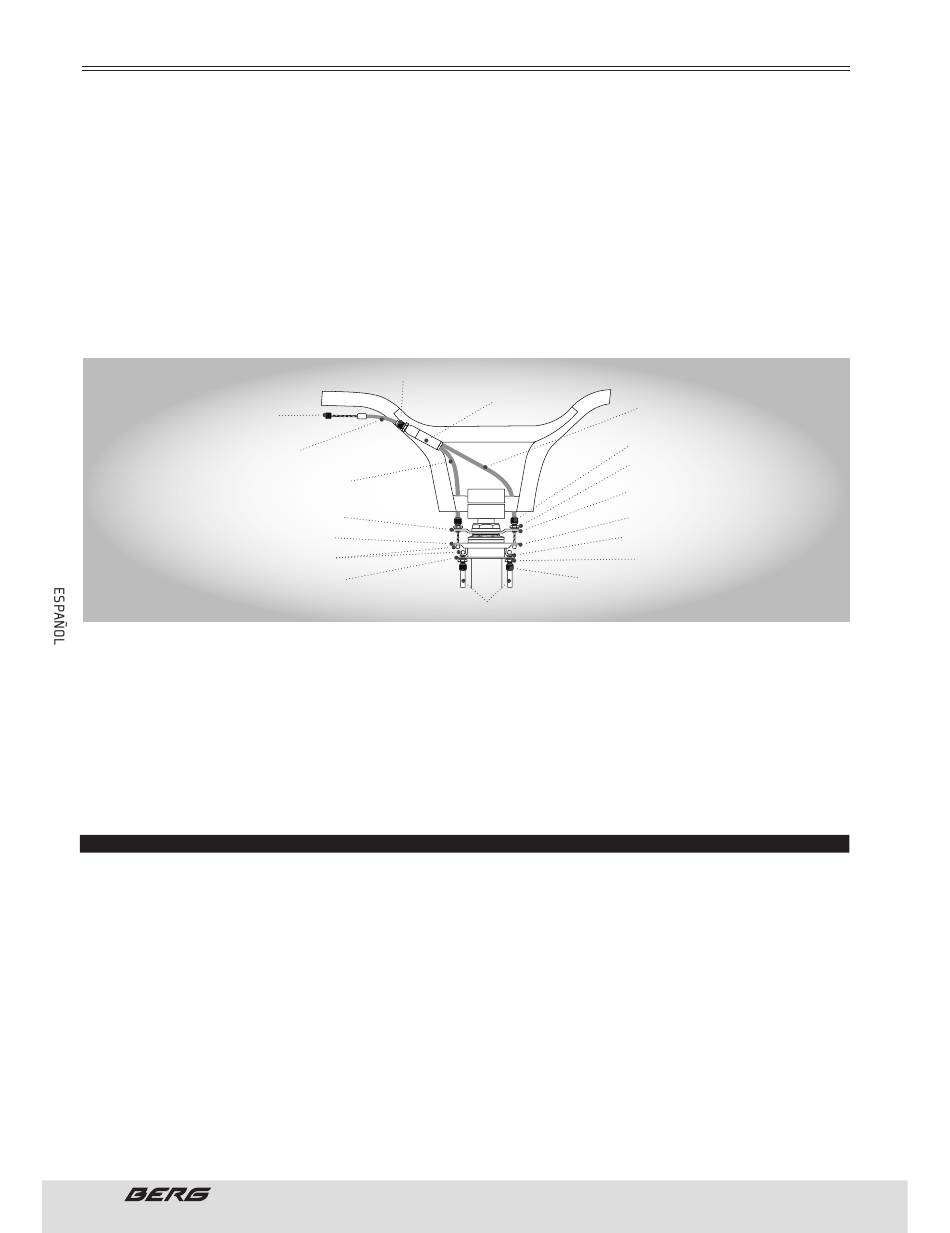

AJUSTADOR DE CABLE
