4 Conexionado
#
32
4.2 Conexión del cable de conexión del sensor
4.2.1 Conexión del Prosonic Flow W
¡Peligro!
• Riesgo de sacudidas eléctricas. Desconecte la fuente de alimentación antes de abrir
el equipo. No instale o interconecte nunca el equipo cuando éste se encuentra
conectado con la fuente de alimentación. Si no toma esta medida de precaución, la
electrónica puede sufrir un daño irreparable.
• Riesgo de sacudidas eléctricas. Antes de aplicar la tensión de alimentación, conecte
la tierra de protección con la conexión de puesta a tierra de la caja.
Fig. 27: Conexión del sistema de medida

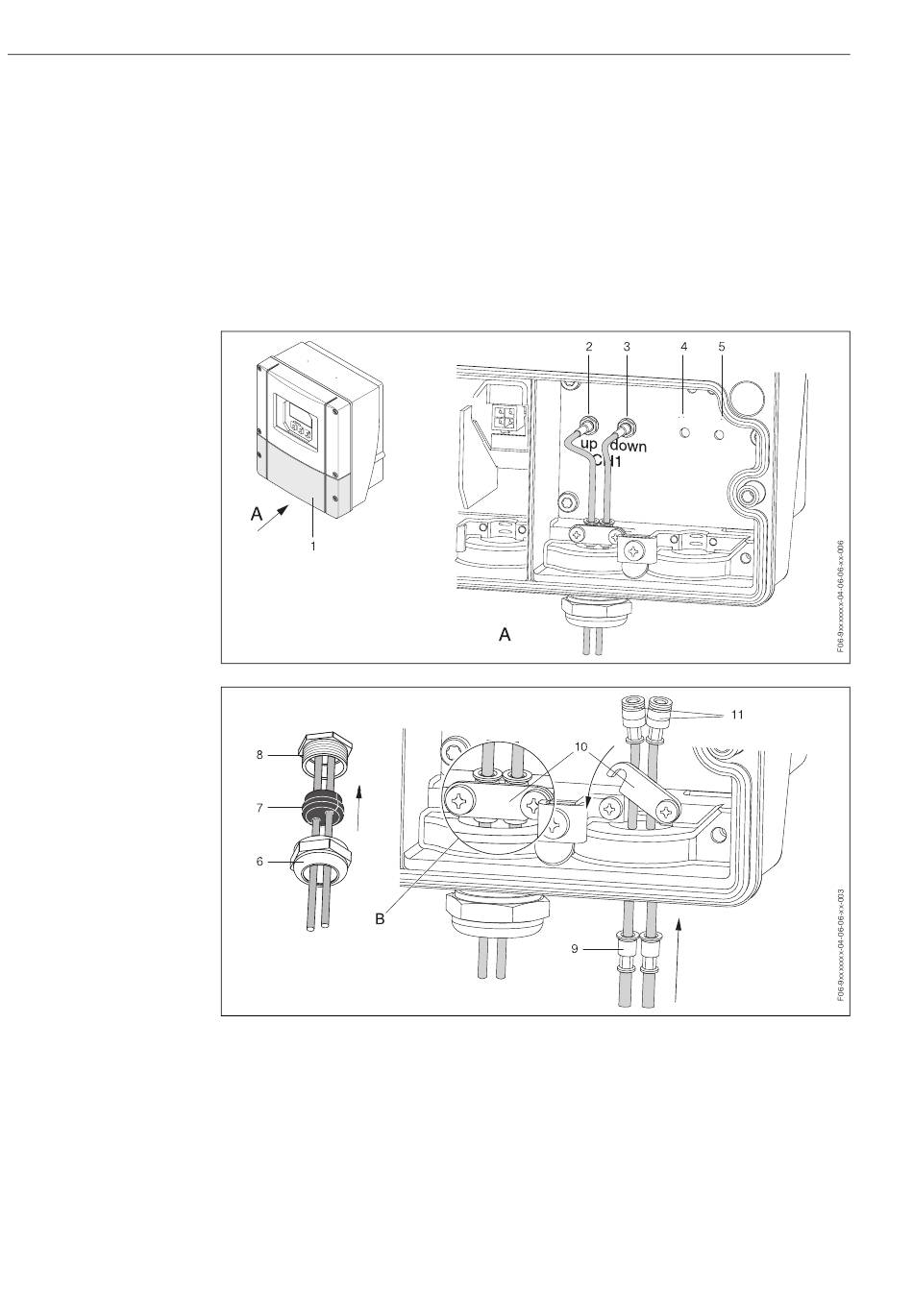

Fig. 28: Conexión del cable de conexión del sensor (en aras de la claridad se ilustra el Prosonic Flow 93)
A Vista A
B Vista B
1 Tapa del compartimento de conexiones
2 Canal 1 de la clavija del cable de sensor, ascendente
3 Canal 1 de la clavija del cable de sensor, descendente
4 Entrada de cable (no requerida)
5 Entrada de cable (no requerida)
6 Cubierta del prensaestopas
7 Separador de goma
8 Soporte del prensaestopas
9 Manguitos de sujeción de cable
10 Terminales de contacto a tierra
11 Clavija del cable de sensor
