PUESTA EN MARCHA DEL SISTEMA

El controlador LC6000 y la herramienta de diagnóstico
portátil TEC-EYE™ se utilizan en conjunto para el ajuste
del Sistema de unidades de Enfriamiento gratuito por
aire exterior (Free Cooling) de Bard. La herramienta de
diagnóstico TEC-EYE™ se envía dentro del controlador.
TABLA 1.2
Contraseñas del controlador (predeterminadas)
Usuario
Técnico (PW1)
Fabricante (PW2)
Oprima la tecla ARRIBA o la tecla ABAJO y la tecla
ENTRAR para introducir la contraseña.
Controlador LC6000
El control de microprocesador utilizado en los
acondicionadores de aire de montaje en la pared MULTI-
TEC permite un control y monitoreo completo mediante el
uso del controlador LC6000.
La interfaz controlada por menús proporciona a los
usuarios la capacidad de desplazarse a través de dos
niveles de menú: Menú de acceso rápido y Menú principal
(Main Menu). Los menús permiten al usuario ver, controlar
y configurar fácilmente el sistema de unidades de montaje
en la pared.
El controlador está completamente programado en la
fábrica; los puntos de control predeterminados y sus
rangos se visualizan y ajustan fácilmente desde el
Visualizador e interfaz de TEC-EYE
TECLA
'ALARMA'
TECLA 'MENÚ'
TECLA 'ATRÁS'
TECLA 'ALARMA'
Permite la visión de las alarmas
activas
Silencia las alarmas audibles
Restablece las alarmas activas
TECLA 'MENÚ'
Permite el ingreso al Menú principal
(Main Menu)
Manual 2100S669A
Página 20 de 56
visualizador del controlador. El programa y los parámetros
de operación están almacenados de manera permanente
en una MEMORIA FLASH, por si se produce una falla de
energía. El controlador está diseñado para manejar niveles
de temperatura hasta un punto de control definido por el
usuario mediante señales de salida de control al sistema
de acondicionamiento de aire de montaje en la pared.
Herramienta de diagnóstico TEC-EYE
2000
La herramienta de diagnóstico portátil TEC-EYE™
(vea la Figura 1.15), incluida con cada controlador, es
1313
extremadamente valiosa para los técnicos que realizan
9254
tareas de mantenimiento o reparación. TEC-EYE™ se
conecta a la placa de control de la unidad de montaje en
la pared a través de un conector telefónico modular RJ-
11.
Cuando no se está utilizando, la herramienta de
diagnóstico portátil TEC-EYE™ debe almacenarse dentro
del controlador LC6000.
Estructura de menús de LC6000 y TEC-EYE
Menú de acceso rápido
Menú principal (Main Menu)

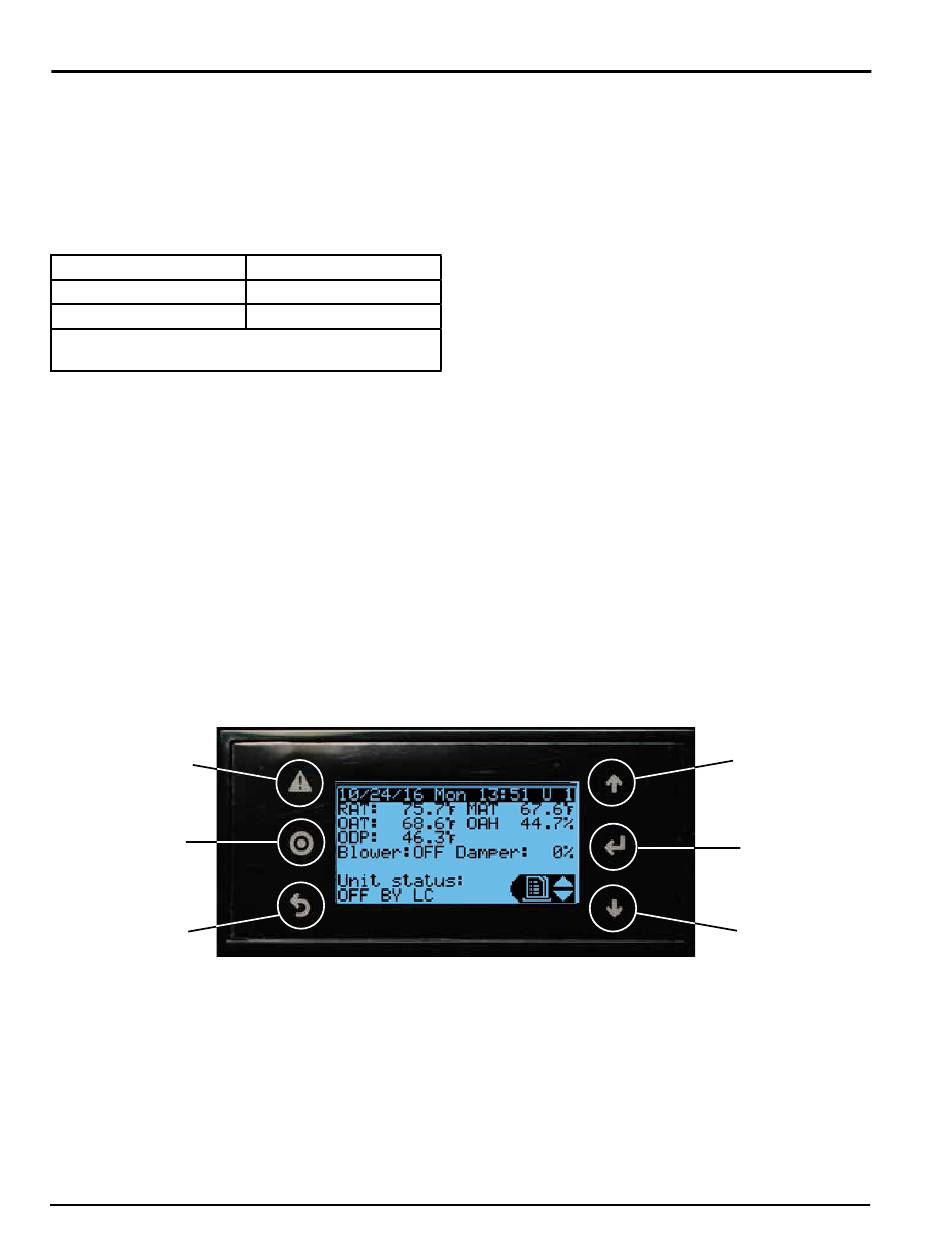

FIGURA 1.15
(N.º de pieza de Bard 8301-059) [se muestra la pantalla Estado (Status)]
TM
TECLA 'ATRÁS'
Regresa al nivel de menú anterior
Cancela una entrada cambiada
TECLA 'ARRIBA'
Pasa a la pantalla siguiente en el menú
de visualización
Cambia (incrementa) el valor de un
campo modificable
Registro de datos
Información de la unidad
Puntos de control
Configuración del sistema (System Configuration)
Configuración avanzada del sistema (Advanced
System Configuration)
Configuración de E/S (I/O Configuration)
Enc./Apag. (On/Off)
TECLA 'ENTRAR'
Acepta el valor actual de un
campo modificable
Avanza el cursor
TECLA 'ABAJO'
Vuelve a la pantalla anterior en
el menú de visualización
Cambia (disminuye) el valor de
un campo modificable
TM
TM
TECLA
'ARRIBA'
TECLA
'ENTRAR'
TECLA 'ABAJO'
