3.3 Principios de funcionamiento

3.3.1 esquema de los principios de funcionamiento

BYPASS DE MANTENIMIENTO
BYPASS ELECTRÓNICO
FUENTE
DE CA
ALIMENTACIÓN
PRINCIPAL
3.3.2 Modos de operación
Manual del usuario UPS-IND HF 1300 (10 ~ 30kVA) Industronic® • 01082018 Rev 1 grupoindustronic.com/ups-no-break/
SCR
PFC
PRINCIPAL
CD/CD
SCR DE
BATERÍA
ENTRADA DE
BATERÍA

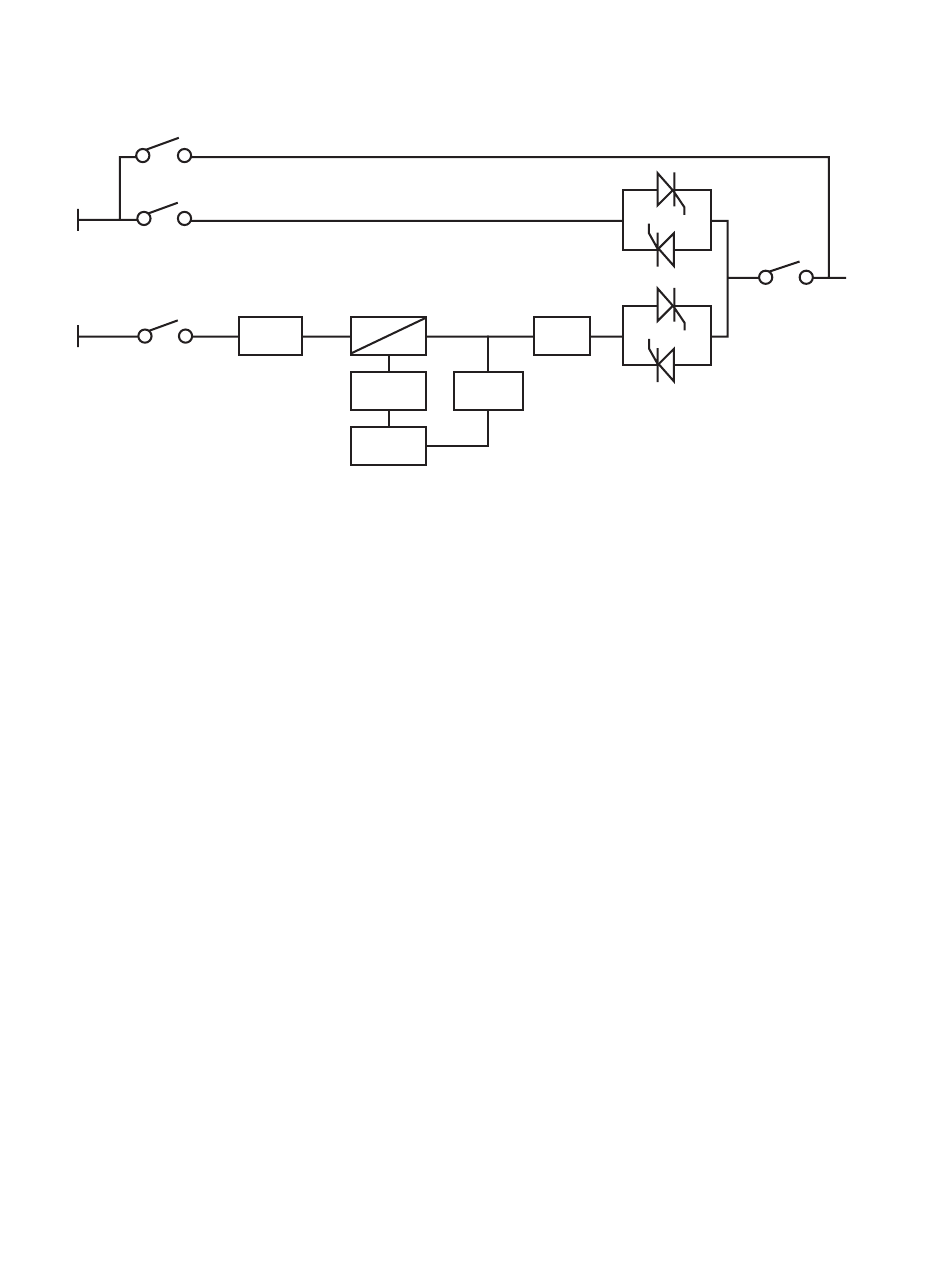

Fig. 3-1 Configuración básica del UPS-IND HF 1300 10 ˜ 30 kVA
Existen cuatro modos de operación: modo de alimentación principal, modo de
batería, modo de bypass electrónico y modo de bypass de mantenimiento.
Modo de alimentación principal
Cuando la alimentación principal es normal, el rectificador convierte la potencia de
CA en potencia de CD para cargar la batería y alimentar a las cargas.
Modo de batería
Cuando la alimentación principal es anormal, el rectificador pasa automáticamente
a la alimentación por batería para suministrar el inversor y, de esta manera, proteger
las cargas de interrupciones de energía.
Modo de bypass electrónico
Cuando hay una anomalía en el inversor, tal como sobrecalentamiento, cortocircuito,
tensión de salida anormal, sobrecarga o potencia más allá del rango permisible, el
inversor se apaga automáticamente para evitar daños. Si la alimentación principal
sigue siendo normal en ese momento, el interruptor estático cambiará a modo de
bypass para suministrar potencia a las cargas.
Modo de bypass de mantenimiento
Si es necesario darle mantenimiento al UPS o cambiar la batería sin interrumpir la
alimentación a las cargas, puede apagar el inversor, encender el interruptor de bypass
de mantenimiento y luego apagar los interruptores de la batería, alimentación principal
y bypass. Cuando el equipo opera en este modo, la potencia de CA pasa por el
interruptor de bypass de mantenimiento para suministrar potencia a las cargas. En este
momento, no hay electricidad dentro del UPS (con la excepción de N), así que el técnico
puede realizar el mantenimiento de forma segura.
CD/CA
CARGADOR
CARGA
