4.3.1 Respiradero superior de reposición
de aire de entrada
Para el ajuste del flujo de aire se han incorporado en el
diseño del disco dos ranuras y un tope. La primera ranura
permite un flujo de aire de 0 a 30%, la segunda un flujo de
30 a 100%. Para ajustar el porcentaje de flujo de aire, suelte
la tuerca de mariposa y gire el disco hasta que el porcentaje
de flujo de aire deseado coincida con la flecha. Apriete la
tuerca de mariposa. Para eliminar la distancia entre las
ranuras, suelte la tuerca de mariposa hasta que el disco no
toque el tope. En Figura 4-2 aparecen los valores de
reposición de aire para un contenedor vacío. Se pueden
esperar valores mayores para un contenedor completamente
cargado.

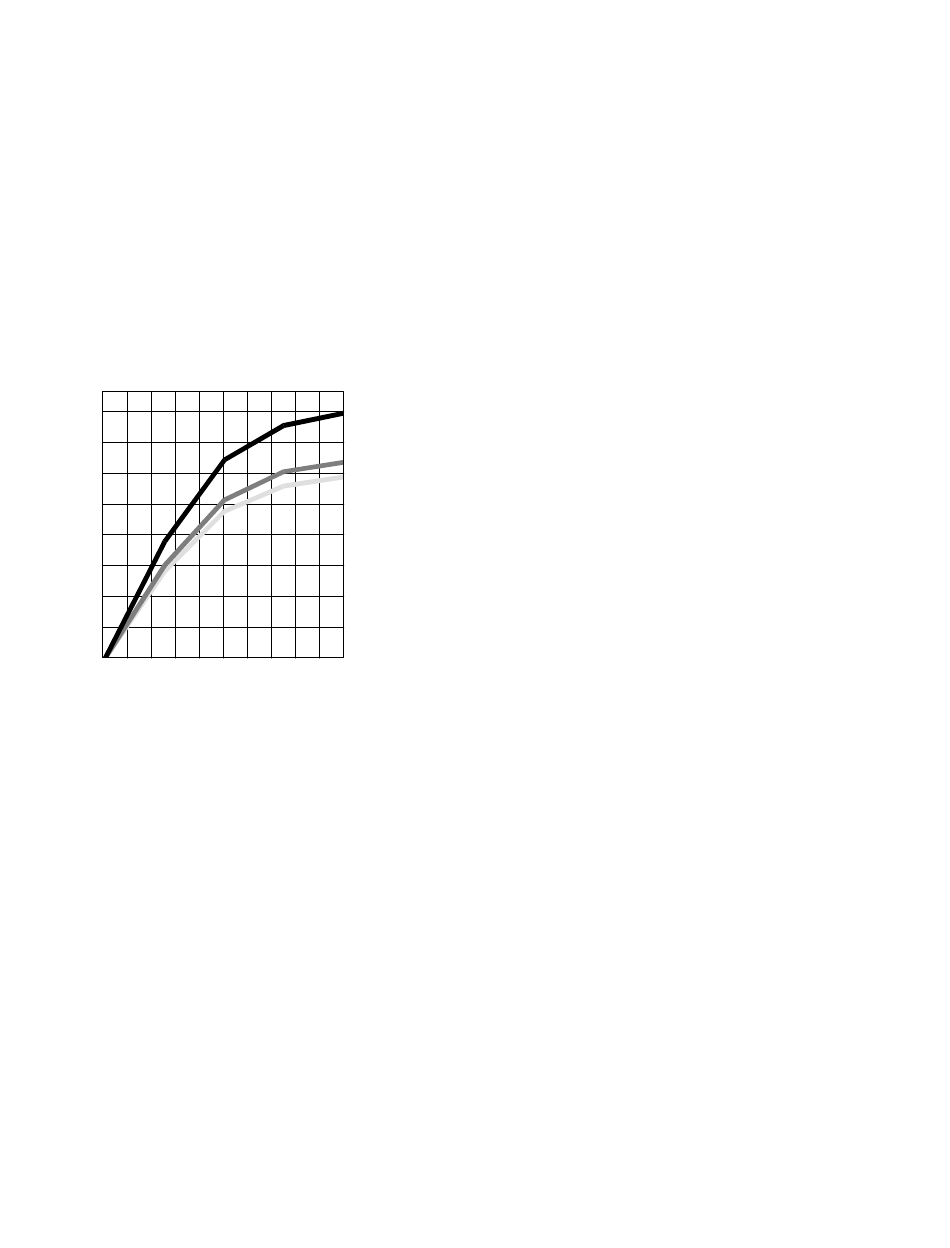

69NT40 ENTRADA DE AIRE DE REPOSICIÓN
PRESIÓN ESTÁTICA EXTERNA
FLUJO DE
CERO A 50HZ
AIRE (MCH)
240
210
180
150
120
90
60
30
0
0 10 20 30 40 50 60 70 80 90 100
PORCENTAJE ABIERTO
Para un funcionamiento a 60Hz multiplique las curvas por 1.2
Figura 4-2 Tabla de Flujo de Aire de Reposición
4.3.2 Ventila inferior de reposición
de aire de entrada
a. Posición completamente abierta o cerrada
Se obtiene el máximo flujo de aire al soltar las tuercas de
mariposa y mover la cubierta a la posición de apertura total
(100%). La posición cerrada corresponde a un flujo de aire
de 0%. El operador también puede ajustar la apertura para
aumentar o reducir el volumen del flujo de aire según lo
desee.
b. Flujo reducido para Reposición de Aire
En algunos modelos la corredera de aire viene con dos
discos de control de aire ajustables. La entrada de aire fresco
se puede ajustar en metros cúbicos por hora (15, 35, 50 y
75 MCH). El flujo de aire se ha establecido a una frecuencia
de 60 Hz y una barra T de 2 1/2 pulg. con 15 mm (0,6 pulg.)
de presión estática externa de H2O sobre soplo libre.
Suelte la tuerca hexagonal y ajuste cada disco según el flujo
de aire requerido, luego apriete la tuerca.
NOTA
La corredera de aire principal está en posición
completamente cerrada durante la operación de flujo
de aire reducido.
T--318S
c. Ajuste
La corredera de aire se suministra con dos discos de control
de aire ajustables. La reposición de aire fresco se puede
ajustar a 15, 35, 50 y 75 metros cúbicos por hora (MCH). El
flujo de aire se ha establecido en una frecuencia de 60 Hz y
una barra T de 2 1/2, con 15 mm (0,6") H
externa sobre soplo libre.
d. Muestreo de Aire para Nivel de Dióxido de Carbono (CO
Suelte las tuercas hexagonales y mueva la cubierta hasta
que la flecha de la cubierta esté alineada con el rótulo
"orificio de toma de muestras de atmósfera". Apriete las
tuercas hexagonales y conecte una manguera de 3/8
al orificio de toma de muestras.
Si el contenido interno de la atmósfera ha alcanzado
un nivel inaceptable, el operador puede ajustar a apertura
del disco para adaptarse al volumen de flujo de aire
necesario para ventilar el contenedor.
4.3.3 Sensor de Posición de Aire de Entrada
Con el sensor VPS el usuario puede determinar la posición
de la ventila de aire de entrada mediante el código de
función 45. Se accede a este código de función con la tecla
T-BAR
de selección de códigos.
1-!/2"
La posición de la ventila aparecerá durante 30 segundos
cada vez que se detecte un movimiento que corresponda
T-BAR
a 5 CMH (3 CFM) o a un valor mayor. Avanzará en intervalos
2-%/8"
de 5 CMH (3 CFM). Al avanzar al Código de Función 45 se
T-BAR
mostrará la Posición de la Ventila de Aire de Entrada.
3"
Registro de Datos del Sensor de Posición - - La posición
de la ventila se registrará en el DataCorder cada vez que la
unidad funcione con alimentación de CA y en los eventos
siguientes:
Inicio del accionamiento
Cada vez que se encienda la unidad
A media noche
Cuando se efectúa un cambio manual superior a 5 CMH
(3 CFM) y se mantiene esa posición por 4 minutos.
El usuario tiene 4 minutos para efectuar los ajustes
necesarios a la posición de la ventila. Este tiempo
comienza a partir del movimiento inicial del sensor.
En estos 4 minutos la ventila se puede mover
a cualquier posición. Al transcurrir los primeros
4 minutos, la ventila deberá permanecer estable los
siguientes 4. Si se detecta un cambio de posición de
la ventila durante los 4 minutos de estabilidad, se
activará una alarma. Esto permite al usuario cambiar
la posición de la ventila sin generar eventos múltiples
en el DataCorder.
4.4 CONEXIÓN DEL CONDENSADOR ENFRIADO
POR AGUA
El condensador enfriado por agua se utiliza cuando
se dispone de agua de refrigeración y no es conveniente
calentar el aire circundante, como en la bodega de un barco.
Si se prefiere el funcionamiento enfriado por agua, conecte
como se explica en los subpárrafos siguientes.
4.4.1 Condensador enfriado por agua
con presostato de agua
a. Conecte la línea de suministro de agua a la entrada
del condensador y la línea de descarga a la salida.
(Vea Figura 2-5).
b. Mantenga un caudal de 11 a 26 litros por minuto (3 a
7 galones por minuto). El presostato de agua se abrirá
para desactivar el relé del ventilador del condensador.
El motor del ventilador del condensador se detendá
cuando el presostato de agua se cierre.
