Proline Promag 55
"
Endress+Hauser
Instalación de discos de puesta a tierra / placas protectoras del revestimiento (DN 15 a
600 / ½ a 24")
Los discos de puesta a tierra / placas protectoras del revestimiento pueden pedirse por separado,
como accesorios, a Endress+Hauser → Página 90.
Estos discos cumplen dos funciones distintas y se utilizan en procesos con las siguientes condiciones:
• Función de puesta a tierra para la igualación de potencial:
en algunas aplicaciones, p. ej., en las que se utilizan tuberías con revestimiento interno o tuberías
no conectadas con tierra ( → Página 49 y sigs.), puede resultar necesario, para la igualación de
potencial, montar discos de puesta a tierra entre el sensor y las bridas de la tubería.
• Función protectora para proteger el revestimiento del tubo de medición:
cuando se miden fluidos muy abrasivos, como lodos con arena o piedras (lodo mineral, cemento,
etc.), hay que instalar unas placas protectoras del revestimiento a fin de evitar la abrasión excesiva
del revestimiento del tubo de medición.
¡Atención!
• Cuando se utilizan discos de puesta a tierra (incl. juntas), aumenta la distancia entre cara y cara.
Las dimensiones están indicadas en la documentación independiente denominada "Información
técnica".
• Revestimiento de goma natural → no hace falta instalar juntas suplementarias entre el disco y la
brida del sensor.
• Hay que instalar adicionalmente juntas entre el disco y la brida de la tubería.
1.
Disponga el disco de puesta a tierra y la(s) junta(s) suplementaria(s) entre la brida del equipo y
la brida de la tubería (véase Fig. 19).
2.
Inserte los pernos en los orificios de las bridas. Apriete las tuercas dejándolas aún algo sueltas.
3.
Ahora haga girar el disco de puesta a tierra tal como se muestra en la Fig. 19 hasta que la
maneta haga tope con los pernos. Al proceder de esta forma se centra automáticamente el disco
de puesta a tierra.
Apriete los pernos aplicando el par de giro requerido → Página 90
4.
Si el disco tiene la función de establecer una conexión a tierra → conecte el disco con el
5.
potencial de tierra → Página 50.

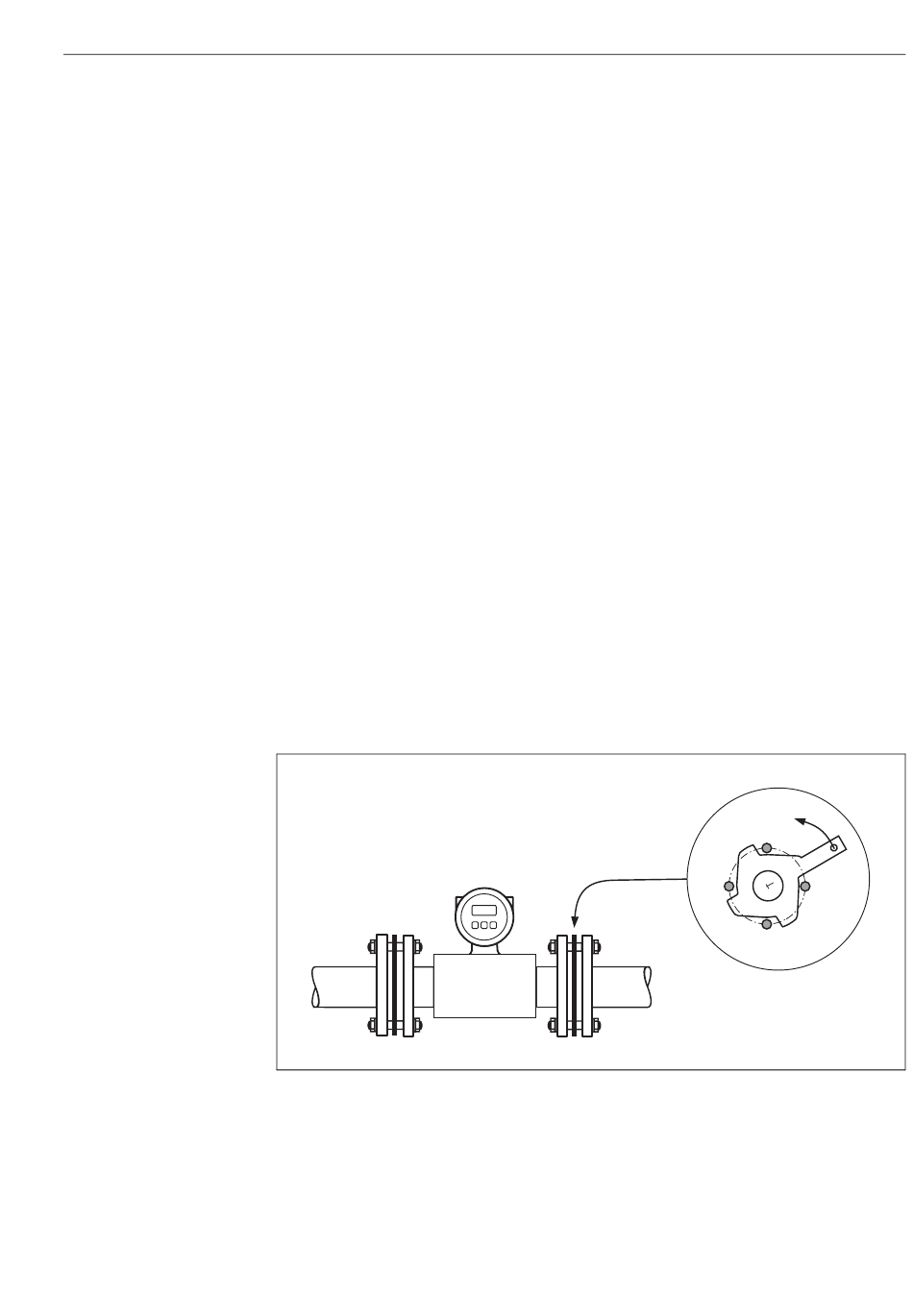

Fig. 19:
Instalación de discos de puesta a tierra / placas de protección del revestimiento (diseño para DN 15/½" a
300/12" en ilustración)
Instalación
a0004297
25
