1. Contratuerca con arandela
prensada
2. Taladros de montaje
perpendicular
2. Repita el paso
1
para la luz LED y el soporte en el otro
lado del tubo del ROPS.
3. Apriete las contratuercas a entre 37 y 45 N∙m.

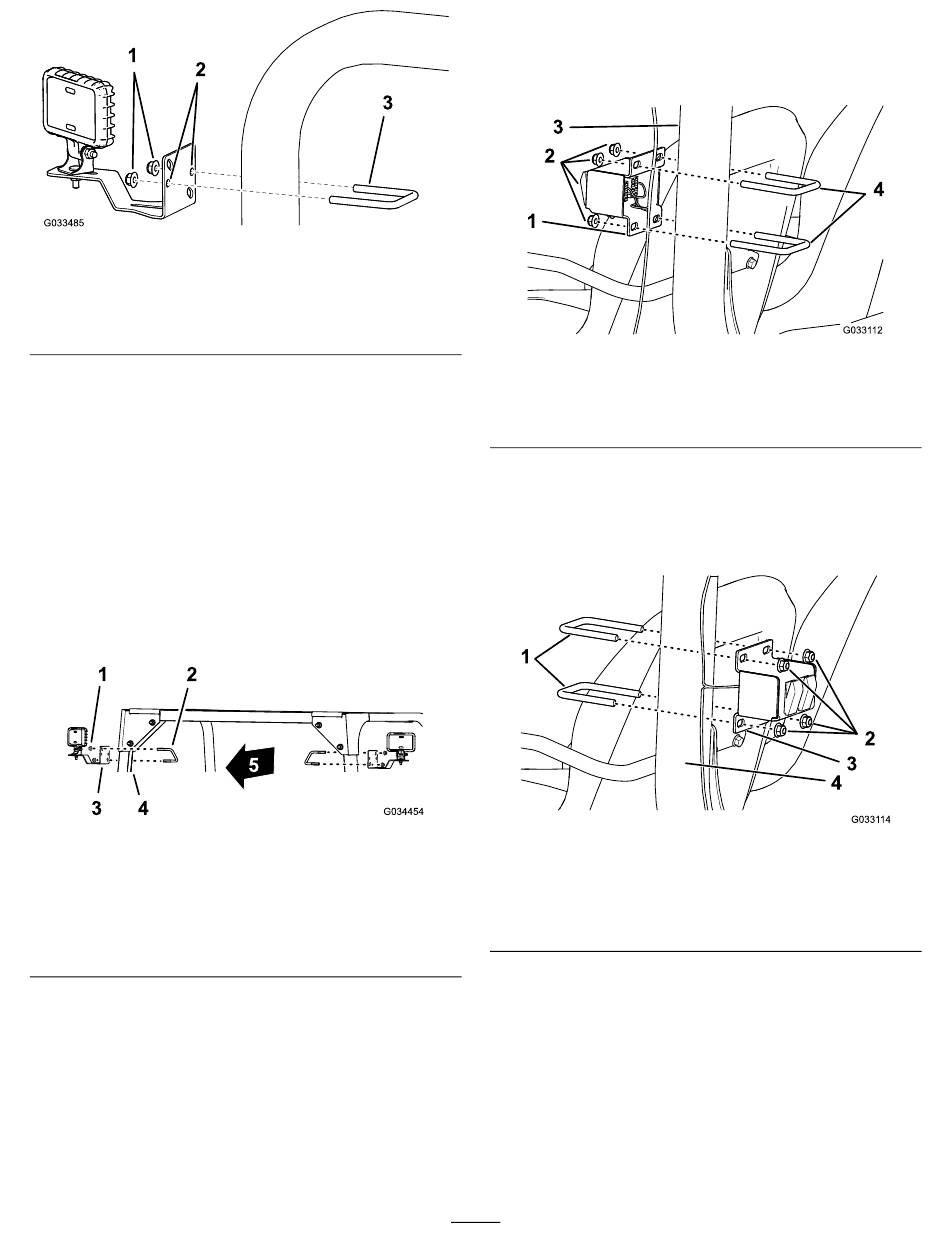

Montaje de las luces al bastidor del
ROPS de 4 postes (Multi-Pro WM)
1. Monte la luz LED y el soporte al tubo trasero del
ROPS con el perno en U (3/8" x 3-1/2" x 2-13/16")
y la contratuerca con arandela prensada (3/8"), tal y
como se muestra en la
Nota: Utilice los taladros de montaje diagonales en
el soporte de la luz.
1. Contratuerca
3. Soporte de
con arandela
prensada (3/8")
2. Perno en U
4. Conjunto del
(3/8" x 2-15/16"
x 3-1/2")
2. Repita el paso
1
para la luz LED y el soporte en el otro
lado del tubo del ROPS.
3. Apriete las contratuercas a entre 37 y 45 N∙m.
Instalación de los interruptores de las
luces en la máquina
1. Para las máquinas Multi Pro 1750 y Multi Pro WM,
instale el soporte de los interruptores en la parte
Figura 6
3. Perno en U (2-15/16")
Figura
7.
Figura 7
5. Parte trasera
montaje de la
de la máquina
luz
ROPS
delantera del conjunto del ROPS con 2 pernos en U
(3/8" x 2-7/16" x 2-13/16") y 2 contratuercas con
arandela prensada (3/8"), tal y como se muestra en la
Figura
8.
1. Soporte del interruptor
2. Contratuercas con
arandela prensada (3/8")
2. Para la máquina Multi Pro 5800, instale el soporte del
interruptor en la parte posterior del conjunto del ROPS
con 2 pernos en U (3/8" x 2-15/16" x 3-1/2") y 4
contratuercas con arandela prensada (3/8"), tal y como
se muestra en la
1. Perno en U (3/8" x
2-15/16" x 3-1/2")
2. Contratuercas con
arandela prensada (3/8")
5
Figura 8
3. Conjunto del ROPS
4. Perno en U (3/8" x 2-7/16
x 2-13/16")
Figura
9.
Figura 9
3. Soporte del interruptor
4. Conjunto del ROPS
