La barda ahora deberá verse según lo muestra fig. 6.

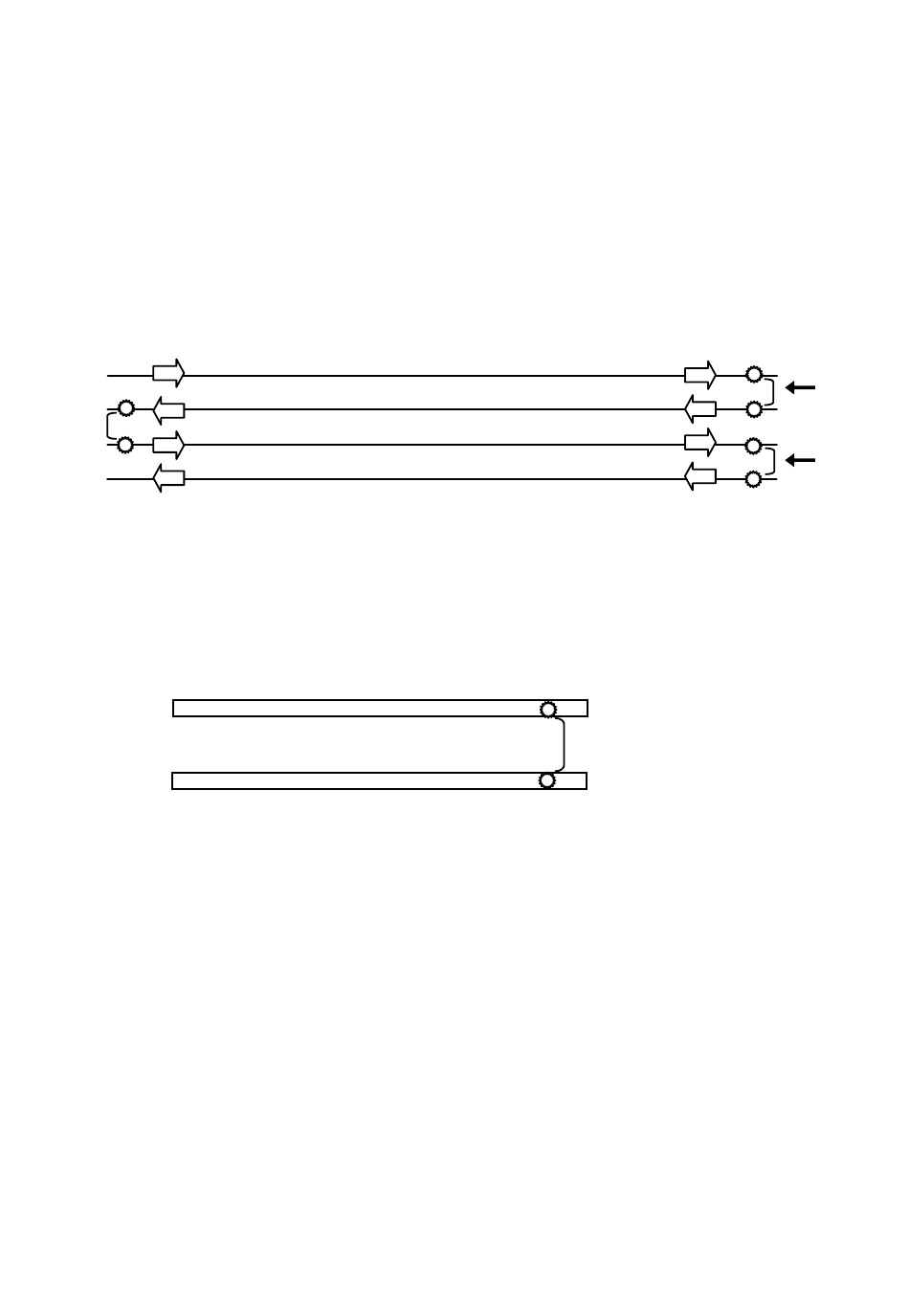

Se entiende que el cercado eléctrico debe ser continuo; de aquí que es
necesario puentear cada uno de los conductores para darle continuidad a
la misma.
Dicho de otra forma los conductores deben ser como una sola línea, de tal
manera que pueda alimentar a la cerca por un extremo, y recibir el voltaje
por el extremo final.
Fig. 7
Nota: En este ejemplo se excluye de momento la línea de tierra física.
Sugerimos ahora un sistema de puentes, el cual se debe realizar con el
mismo alambre galvanizado.
PUENTE
Fig. 8
Se puede observar que la alimentación se da por la parte superior, y el
regreso por la parte inferior.
La alimentación de alto voltaje se obtiene de las tres mariposas inferiores
del equipo. La señalada con la palabra "CERCA" es la salida superior.
(Extremo Derecha)
La que está marcada con la palabra "REGRESO " (Ex tremo Izquierdo), es el
regreso al equipo, siendo esta línea la que informa al equipo que la cerca se
encuentra completa (la nomenclatura se encuentra en la etiqueta de la tapa
del equipo). La mariposa central es tierra Física.
9
