Instalación mecánica
Instalación de pernos de montaje para
modelos de lavadora extractora de
gabinete autoestable (UFPV) con sistema
de ahorro de agua
Consulte el manual de instalación/mantenimiento
(N/P F232059) para obtener información sobre la
instalación de los pernos de montaje en los modelos
UFPV.
Instalación de pernos de montaje para
modelos cilíndricos de montaje
permanente (UWPV) con sistema de
ahorro de agua
NOTA: La estructura del WSS deberá quedar
fijada permanentemente al piso.
Todas las máquinas UWPV usan pernos de
5/16-18 x 6 plg para el montaje de la estructura de
tanques. Siga el esquema de montaje de los pernos que
aparece en la Figura 2.
El extremo con rosca de los pernos debe sobresalir
5 cm (2 plg) sobre la superficie del suelo.
F232122 (SP)

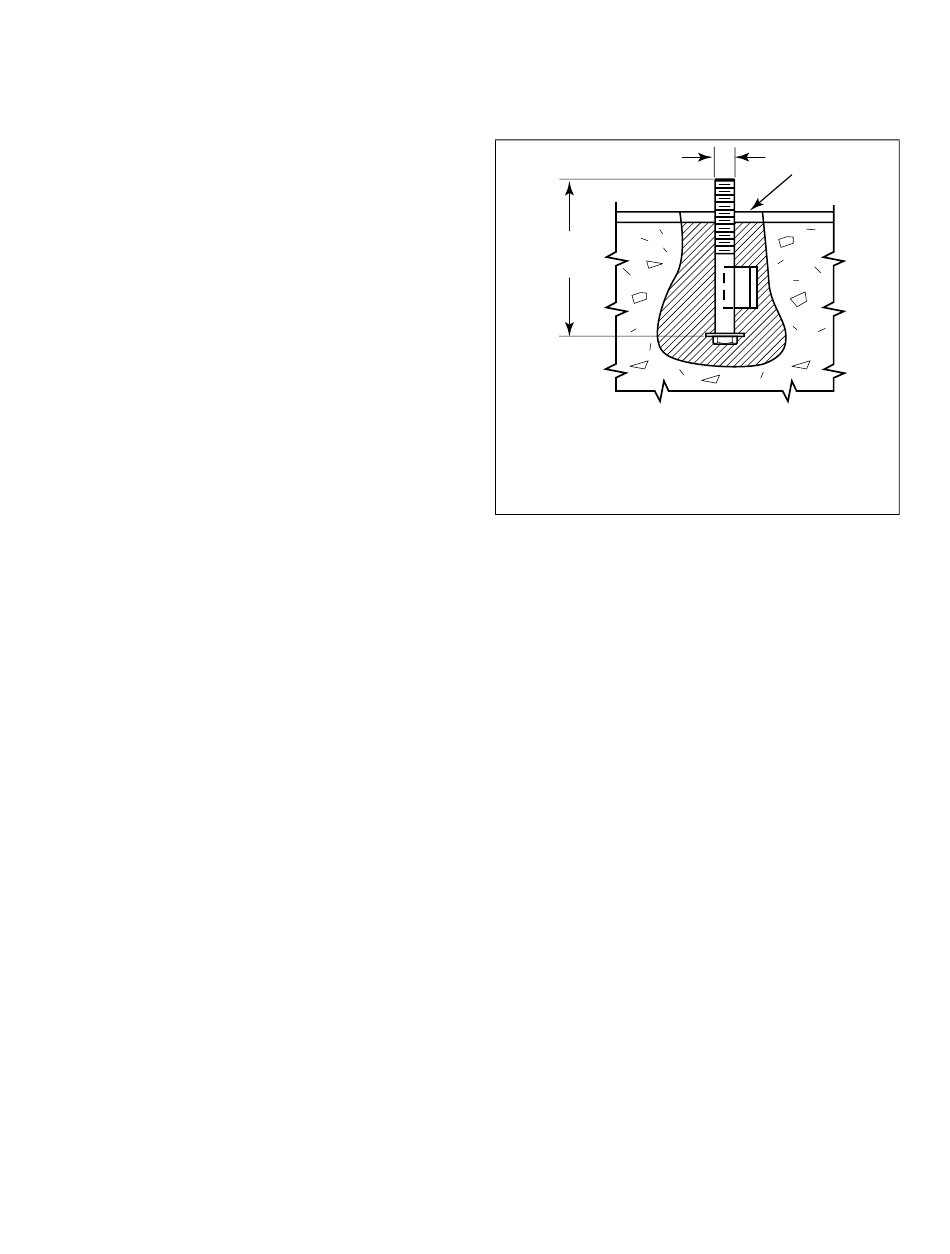

En la Figura 1 se indica la instalación típica de los
pernos de montaje individuales en la estructura del
sistema de ahorro de agua.
2
1 8 mm (5/16")
2 52 mm (6")
3 Estructura
Figura 1
Instalación
1
3
Q028I
41
