Instalación (continuación)
7

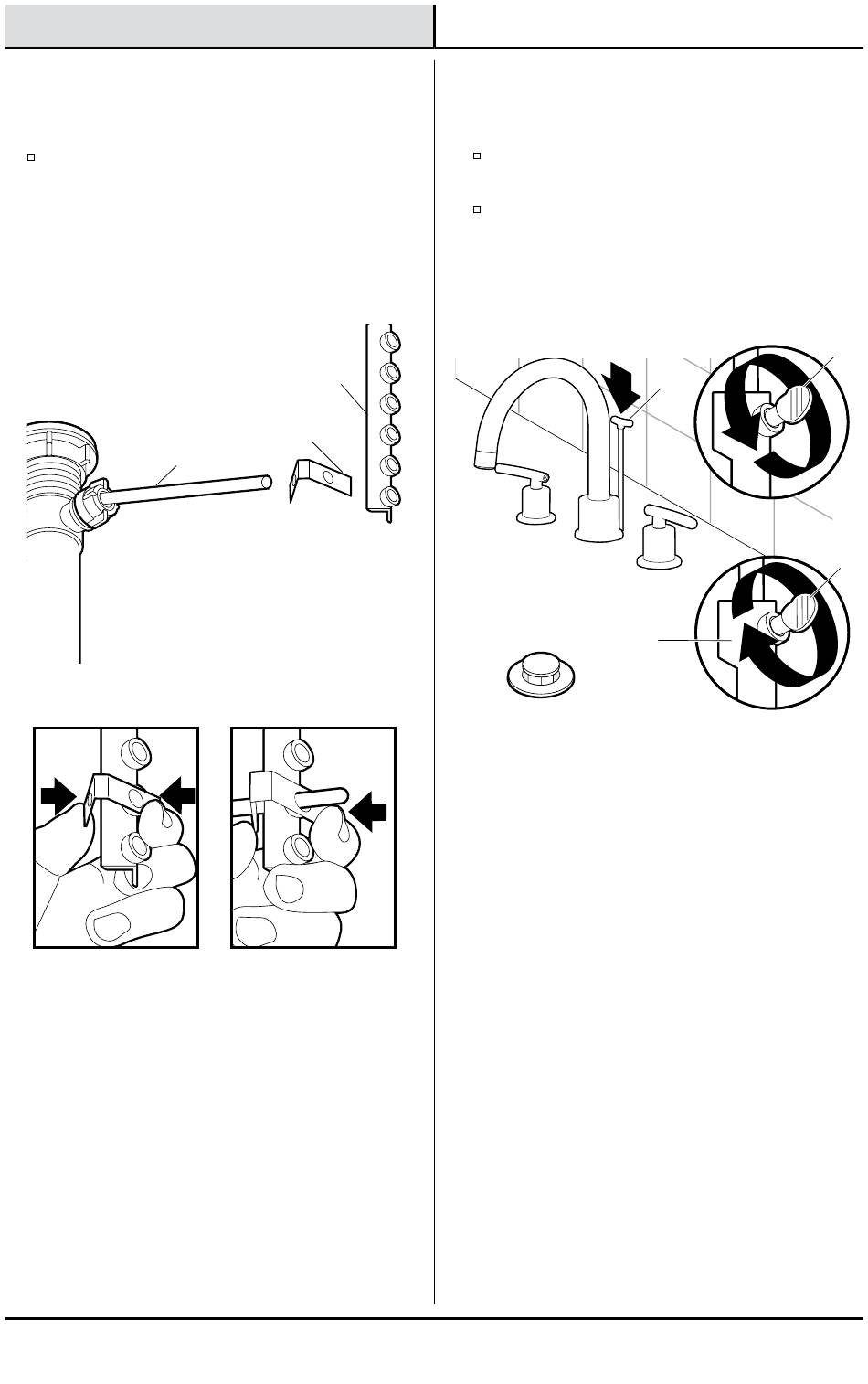

Conexión de la varilla de
bola y la correa
Sujete la varilla esferica (U) a la correa de la
varilla de elevacion (S) con la pinza sujetadora (T).
S
T
U
8
Ajuste de la varilla de levan-
tamiento
Afloje el tornillo de pulgar (R) en la correade la
varilla de levantamiento (S).
Empuje hacia abajo la varilla de elevacion (Q) hasta
la posicion inferior de forma que el dispositivo de
cierre del desague este en posicion abierta. Vuelva
a apretar el tornillo de aletas (R).
7
Q
S
