Supervisión de audio
Digi 002 y Digi 002 Rack se pueden utilizar con
una gran diversidad de configuraciones de
supervisión de audio, por ejemplo un
amplificador y altavoces, altavoces
autoalimentados y auriculares.
Las salidas de supervisión y de auriculares de
Digi 002 y Digi 002 Rack reflejan la señal de
salida en las salidas principales 1–2. Los niveles
de Monitor Output y Headphone Output se ven
afectados directamente por los siguientes
controles del panel frontal:
Silenciamiento de supervisión Al encender
Digi 002 o Digi 002 Rack, las salidas de
supervisión se silencian automáticamente.
Para anular el silenciamiento de supervisión,
pulse el interruptor Mute (en Digi 002, en la
esquina superior derecha del panel frontal; en
Digi 002 Rack, en el panel frontal).
Monitor Level y Headphone Level Los niveles de
salida de supervisión y los de salida de
auriculares se ajustan por separado mediante los
controles de nivel (en Digi 002, en la esquina
superior derecha del panel frontal; en
Digi 002 Rack, en el panel frontal).
MONO
MUTE
MONITOR
LEVEL

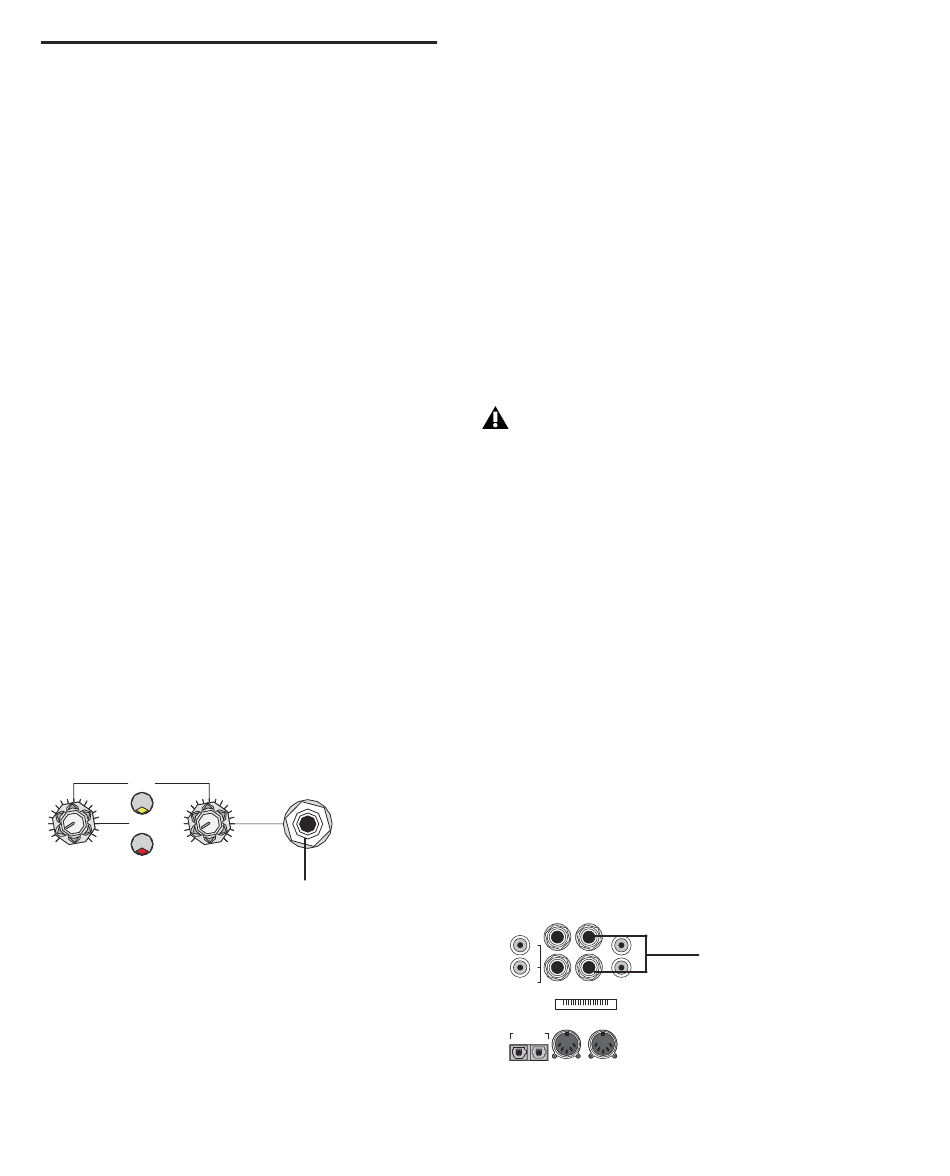

Controles de nivel de supervisión (en los paneles
frontales de Digi 002 y Digi 002 Rack)
66 Introducción a Digi 002 y Digi 002 Rack
HEADPHONE
LEVEL
Conector de auriculares
Conexión de los auriculares
Para conectar auriculares:
Enchufe los auriculares al conector de
1
auriculares de Digi 002 o de Digi 002 Rack.
La entrada de auriculares acepta un conector
estéreo de 1/4 pulg. Si los auriculares tienen un
miniconector más pequeño, solicite un
adaptador a su proveedor. Para escuchar el
sonido con la mejor calidad, utilice unos buenos
auriculares cerrados.
Ajuste el volumen de los auriculares con el
2
control giratorio Headphone Level.
La salida de auriculares de Digi 002 y
Digi 002 Rack puede producir niveles de
salida muy altos. El uso prolongado con un
volumen excesivamente alto puede dañar el
oído. Ajuste el volumen de los auriculares
con cuidado.
Conexión de altavoces de supervisión
Para conectar altavoces de supervisión a un
amplificador alimentado o a altavoces de
supervisión autoalimentados:
Conecte cables de 1/4 pulg. a las salidas de
1
supervisión izquierda y derecha de la parte
posterior de Digi 002 o de Digi 002 Rack.
Conecte el otro extremo de los cables a las
2
entradas de amplificador izquierda y derecha, o
a los altavoces autoalimentados izquierdo y
derecho.
L
MAIN L/1 MON OUTPUT L
R
ALT MAIN UNBAL ALT SRC
(-10 dBV OUTPUT) MAIN R/2 MON OUTPUT R INPUT
964530300294856
SERIAL NUMBER
OPTICAL
OUT IN
MIDI OUT 2 MIDI OUT 1
Salidas de supervisión (panel posterior)
Salidas de supervisión
