Conexión eléctrica
42
7.2.3 Asignación de terminales
Transmisor
El sensor puede pedirse dotado de terminales.
Métodos de conexión disponibles
Potencia
Salidas
alimentación
Terminales Terminales
Tensión de alimentación
Código de producto Números de terminal
"Fuente de alimentación"
Opción K, S 1 (L+/L), 2 (L-/N)
Versión separada
A
1
2
B

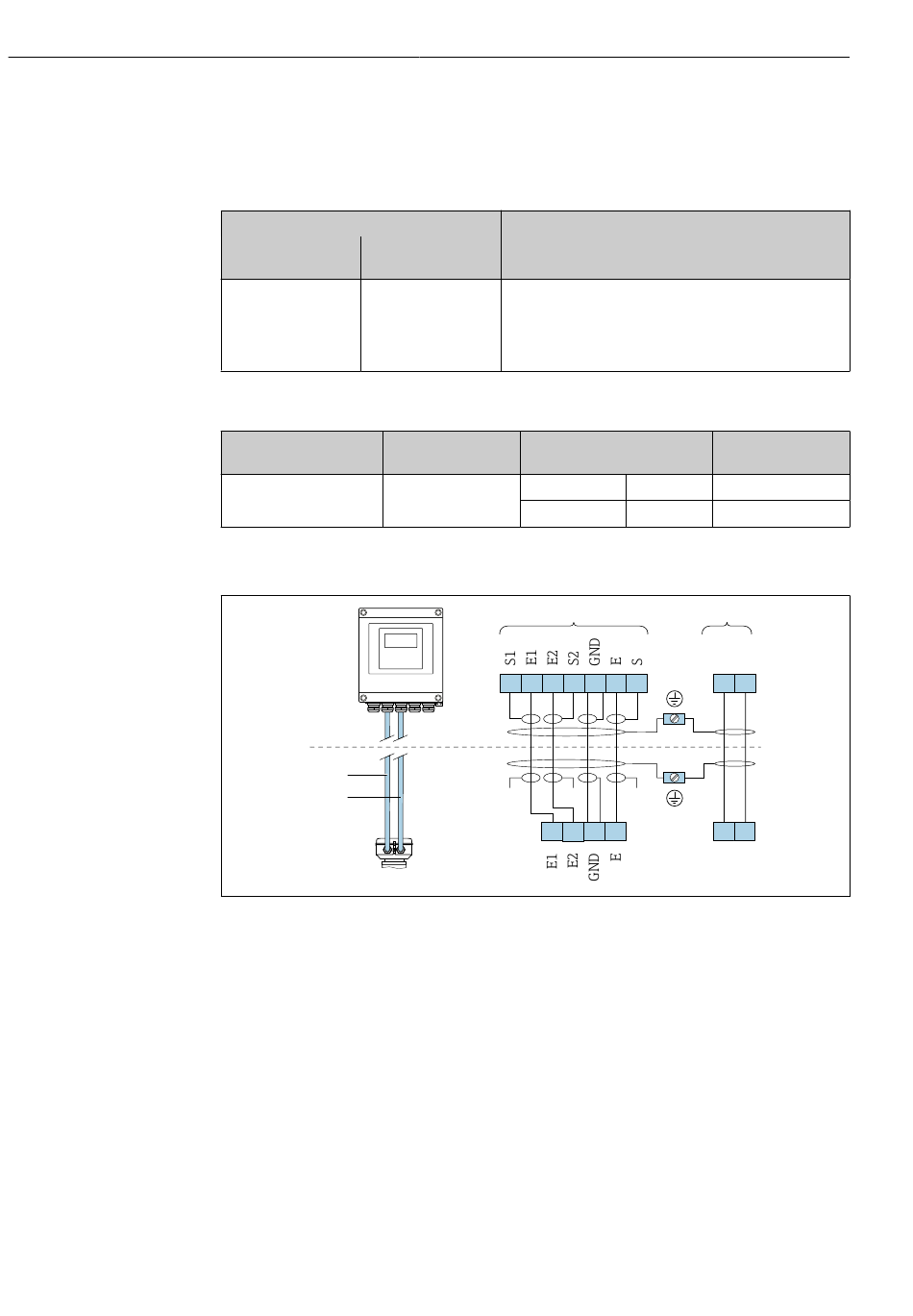

 12 Asignación de terminales en la versión separada
A Caja del transmisor para montaje en pared
B Caja de conexión del sensor
1 Cable para electrodo
2 Cable de corriente de la bobina
n.c. Blindajes de cable aislados, no conectados
Nº del terminal y color del cable: 6/5 = marrón; 7/8 = blanco; 4 = verde; 36/37 = amarillo
Posibles opciones para código de pedido
"Conexión eléctrica"
• Opción A: acoplador M20x1
• Opción B: rosca M20x1
• Opción C: rosca G ½"
• Opción D: rosca NPT ½"
Tensión en los terminales
CC 24 V –20 ... +25 % –
CA 100 ... 240 V –15 ... +10 % 50/60 Hz, ±3 Hz
1
6 5 7 8 4 37 36
n.c. n.c. n.c.
5 7 4 37
Proline Promag W 800
Rango de frecuencias
2
42 41
42 41
A0032059
