11 - Módulos Ekip Com Profinet

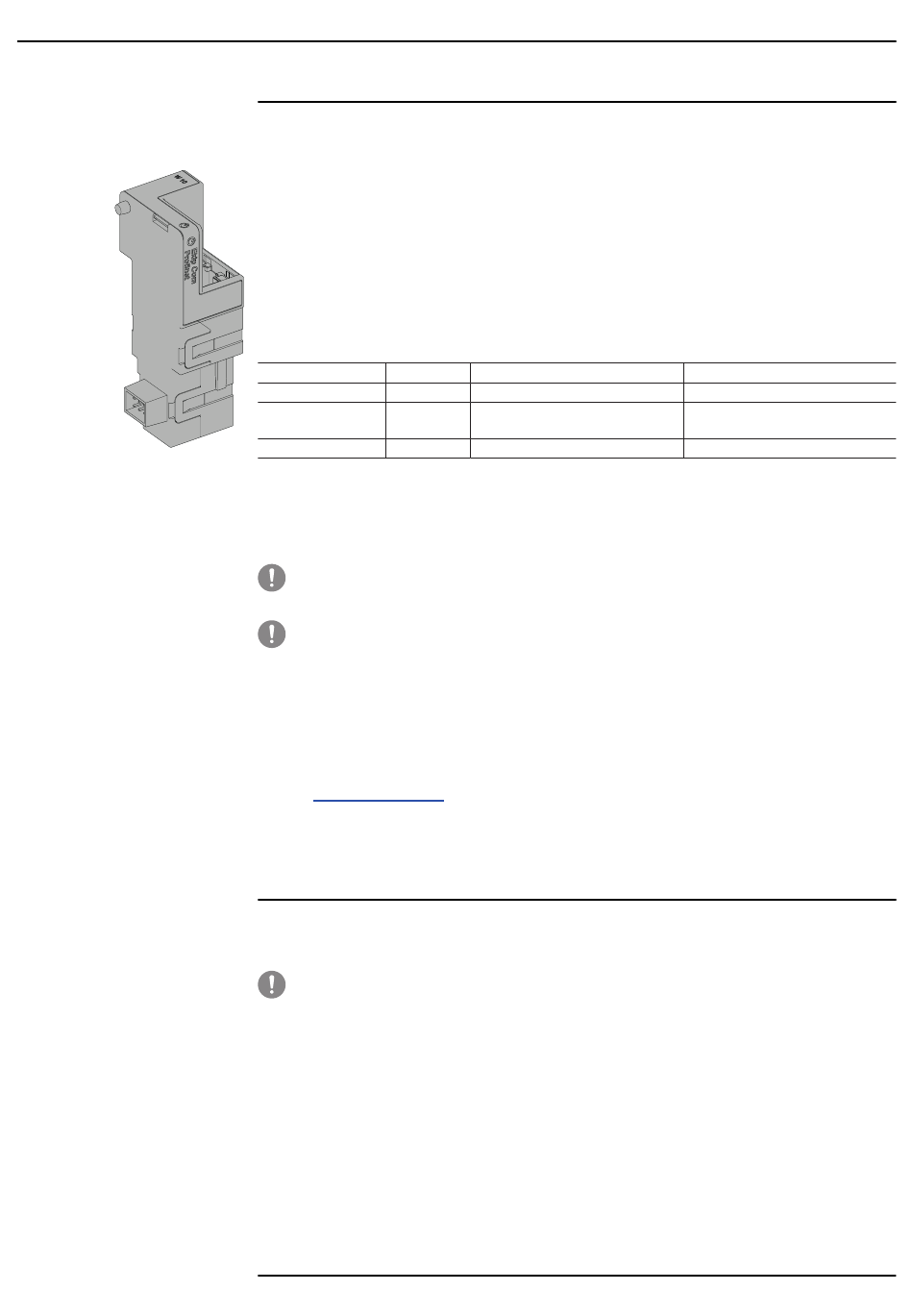

Descripción El Ekip Com Profinet es un módulo accesorio de comunicación que integra el interruptor en una red industrial
Seguridad y seguridad
cibernética
262 | © 2018 ABB | 1SDH001330R0005 - ECN000086018 - Rev. B
de supervisión y control a distancia.
Puede conectarse a una red Ethernet y con protocolo de comunicación Profinet, y permite:
• Conectar los relés a la red, con funcionalidad de diálogo.
• Controlar remotamente la apertura y el cierre del interruptor.
• Suministrar información sobre el estado del interruptor (abierto, cerrado, disparado).
• Si está conectado a un interruptor versión extraíble, detectar el estado de insertado/extraído.
Para mayores informaciones sobre cómo acceder a las informaciones y enviar mandos al relé mediante el
módulo, véase el capítulo "System Interface" en la página 155.
La apertura y el cierre del interruptor desde remoto se podrá efectuar sólo si el interruptor cuenta con módulo
Ekip Com Actuator (véase página 286).
La siguiente tabla ilustra los puertos usados por el módulo:
Ethertype Puerta
0x88CC. -
0x8892 (Profinet). -
0x0800. 34964/udp
Para las aplicaciones en las cuales es necesaria una elevada fiabilidad de la red, el módulo puede instalarse
junto con el correspondiente módulo Redundant.
El módulo Redundant es idéntico por sus características y modalidades de instalación, pero presenta un
cableado distinto.
¡IMPORTANTE: en cada interruptor pueden instalarse un solo Ekip Com Profinet y
un solo Ekip Com Profinet Redundant.
¡IMPORTANTE: con el interruptor en la posición de extraído el relé está desconectado
del módulo: en esta condición las únicas informaciones válidas transmitidas son:
• Conexión del relé con módulo Com (Trip unit disconnected = disconnected).
• Posición CB (CB isolated / CB connected = CB isolated).
• Presencia módulo com ( = presente; válido sólo para el módulo al cual estamos
conectados).
Los detalles de las distintas informaciones están disponibles en el documento
1SDH001140r0001
Global 1 [dlog], Status Accessories 1 y Status Accessories 2.
Los módulos se suministran siempre con contactos Ekip AUP y Ekip RTC (sobre las páginas "17 - Otros
accesorios" en la página 287).
Ya que el módulo permite el control del interruptor y el acceso a los datos presentes en el relé de protección,
se podrá conectar sólo a redes provistas con todos los requisitos necesarios de seguridad y de prevención
de accesos no autorizados (por ejemplo la red del sistema de control de una instalación).
¡IMPORTANTE:
• Es exclusiva responsabilidad del cliente suministrar y garantizar constantemente una
conexión segura entre el Ekip Com Profinet y la propia red u otra red cualquiera (según
los casos); el responsable de la instalación debe definir y mantener las medidas
adecuadas (a saber, como ejemplo y sin carácter exhaustivo, la instalación del firewall,
la aplicación de medidas de autentificación, la criptografía de los datos, la instalación
de programas antivirus, etc) para poteger el producto, la red, el propio sistema y la
interfaz, contra cualquier tipo de violación de la seguridad, acceso no autorizado,
interferencias, intrusiones y/o robos de datos o informaciones. ABB y sus afiliadas
no son responsables por daños y/o pérdidas vinculados a dichas violaciones de la
seguridad, accesos no autorizados, interferencias, intrusiones, pérdidas y/o robos de
datos e informaciones.
• El módulo no puede ser conectado directamente a Internet; se sugiere la conexión
exclusivamente con redes Ethernet dedicadas, con protocolo de comunicación
Profinet.
Servicio
LLDP
Profinet IO
Profinet-cm (Context Manager)
(Communication System Interface para Emax 2), secciones Status
Accesorios electrónicos | 11 - Módulos Ekip Com Profinet
ABB | SACE Emax 2
Notas
Link Layer Discovery Protocol
Específico para comunicaciones
en tiempo real (RT)
DCE/RPC
