www.motorparts.it
VARIOTOP "TPR"

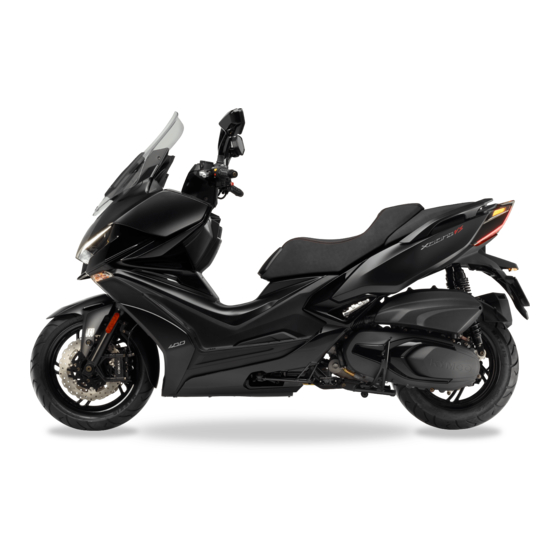

KYMCO XCITING 400i
Cod. 9932860
Egregio Signore,
Il variatore TOP PERFORMANCES è caratterizzato
da un'escursione maggiorata e da rampe di scorrimento rulli
ottimizzate per ottenere una curva di variazione che consente di
aumentare sia l'accelerazione, sia la velocità di punta. Il Variotop
"TPR" è nato per equipaggiare maxi-scooter quindi pensato per
resistere all'elevate sollecitazioni che la potenza di questi veicoli
genera. L'obiettivo è stato raggiunto utilizzando i migliori materiali
presenti sul mercato, in particolare: boccole di scorrimento in acciaio
ad alta resistenza, parti soggette ad attrito rivestite con riporto di
cromo ad elevata finitura superficiale e pulegge realizzate con
alluminio specifico. Anche le masse di scorrimento seguono la
stessa filosofia e sono state realizzate in un materiale ad elevata
resistenza ma a basso coefficiente d'attrito che permette di limitarne
l'usura esaltandone la scorrevolezza e l'affidabilità.
Resumen de contenidos para KYMCO XCITING 400i
- Página 16 VARIOTOP “TPR” KYMCO XCITING 400i Cód. 9932860 Estimado Señor: TOP PERFORMANCES El variador se caracteriza por una excursión aumentada y rampas de deslizamiento de rodillos optimizadas para obtener una curva de variación que permite aumentar la aceleración y la velocidad de punta. El Variotop “TPR”...
- Página 17 EL KIT ESTÁ COMPUESTO POR: Pos. Cant. Descripción Polea delantera móvil Casquillo Serie masas 9 g Serie masas 10 g Espesor Ø 32,5 x 25,2 x 0,5 mm Platillo porta-tacos Taco INSTRUCCIONES DE MONTAJE Fig. 1 1) Lavar cuidadosamente la zona donde se realizará la intervención. 2) Desmontar los plásticos y/o partes de carenado que cubren la tapa del variador (cuando sea posible consultar el manual de uso y mantenimiento del vehículo).
- Página 18 7) Montar los tacos de arrastre en el platillo porta-tacos. 8) Introducir el platillo porta-tacos en la polea Top Performances. 9) Verificar el estado de desgaste de la correa; si resulta dañada o desgastada, recomendamos sustituirla por una de tipo original (Consultar el manual de uso y mantenimiento del vehículo).
-
Página 19: Masas Variador Disponibles
MASAS VARIADOR DISPONIBLES Serie masas 9 g 9933100 Serie masas 10 g 9924590 Serie masas 11 g 9924610 Serie masas 12 g 9924630 Serie masas 13 g 9924650 Serie masas 14 g 9922130 Serie masas 15 g 9922150 Serie masas 16 g 9922170 Serie masas 17 g 9922190... -
Página 20: Garantía
de la correa reduce la relación general del variador y, a través del espesor se puede volver aproximadamente la relación general al valor original, recuperando el rendimiento perdido. Además de dicha función, permiten adaptar la relación general al motor del que disponemos, ya que al espesor más fino le corresponde una relación más larga y mayor velocidad de punta, de lo contrario se beneficia la aceleración.
