Dell OptiPlex 960 Manual De Servicio página 36

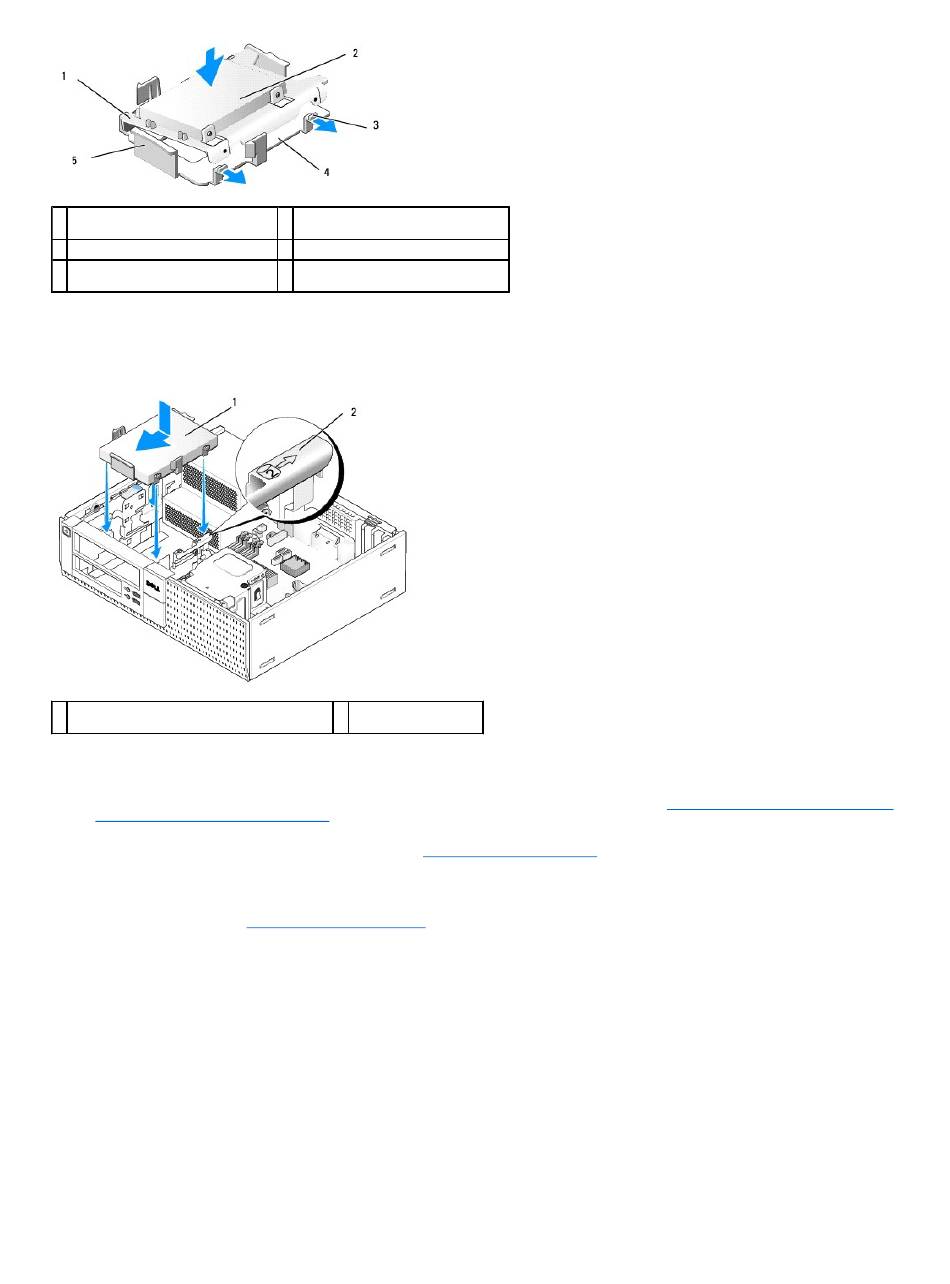

1 Caja de la unidad de disco duro de
2,5 pulgadas
3 Lengüetas de liberación (2)
5 Frente de la caja del compartimento
de la unidad
4. Conecte los cables de alimentación y de datos a la unidad o unidades. Cuando se instale una unidad de disco duro principal, asegúrese de que el cable
de datos está conectado al conector SATA0 de la placa base.
5. Coloque la caja del compartimento de la unidad en el compartimento y deslícela hacia delante hasta que encaje en su sitio.
1 Unidad de disco duro de 3,5 pulgadas o unidad
de disco duro de 2,5 pulgadas con caja
6. Pase los cables de alimentación y de datos por las canaletas de cables y únalos a los mazos de cables según se precise.
7. Vuelva a colocar la unidad de disco flexible o el lector de tarjetas multimedia, si estaban instalados (consulte
o Instalación del lector de tarjetas multimedia).
8. Vuelva a colocar la unidad óptica, si estaba instalada (consulte Instalación de una unidad óptica).
9. Asegúrese de que todos los conectores de cables estén correctamente asentados y que los cables estén conducidos por las canaletas de cables.
10. Lleve a cabo el procedimiento Después de trabajar en el equipo.
11. Conecte el cable de alimentación y los dispositivos periféricos al equipo según se precise.
12. Proceda del siguiente modo:
a. Encienda el equipo.
b. Cuando se inicie el equipo, pulse F2 para entrar en la Setup (Programa de configuración). En el menú Settings (Configuración), seleccione Drives
(Unidades) y seleccione Drives (Unidades) en el submenú (consulte la Guía tecnológica de Dell™ para obtener más información).
c. Verifique que la información presentada para cada puerto SATA es correcta. Si se cambió algún ajuste, haga clic en Apply (Aplicar).
d. Introduzca un soporte de inicio en la unidad de inicio.
e. Haga clic en Exit (Salir).
13. Cuando se le indique, pulse F12 para entrar en el Boot Drive Menu (Menú de la unidad de inicio). Seleccione una unidad de inicio y continúe.
14. Cuando se cargue el sistema operativo, si la unidad que instaló no es una unidad de inicio, haga una partición y formato lógico de la unidad, si es
necesario.
2 Unidad de disco duro de 2,5 pulgadas
4 Caja del compartimento de la unidad
2 Número de verificación
de la ranura
Instalación de una unidad de disco flexible
