Funcionamiento
Ajuste de los rodillos
antipelusa
Siempre que cambie la altura de corte, se recomienda
ajustar la altura de los rodillos antipelusa.
1. Desengrane la toma de fuerza (PTO) y gire la
llave de encendido hasta la posición "OFF" para
parar el motor. Coloque los controles en punto
muerto bloqueado y aplique el freno de
estacionamiento. Retire la llave.
2. Después de ajustar la altura de corte, retire la
tuerca y la arandela mientras sujeta el espárrago
con una llave (Fig. 17).
Nota: No retire la tuerca de la rueda ni la
arandela (Fig. 17).
3. Seleccione el orificio de forma que la rueda de
calibrado esté colocada en la posición más
próxima a la altura de corte deseada (Fig. 17).
4. Vuelva a instalar la tuerca de espárrago y la
arandela (Fig. 17).
5. Repita el ajuste para las demás ruedas de
calibrado.
4
3
2

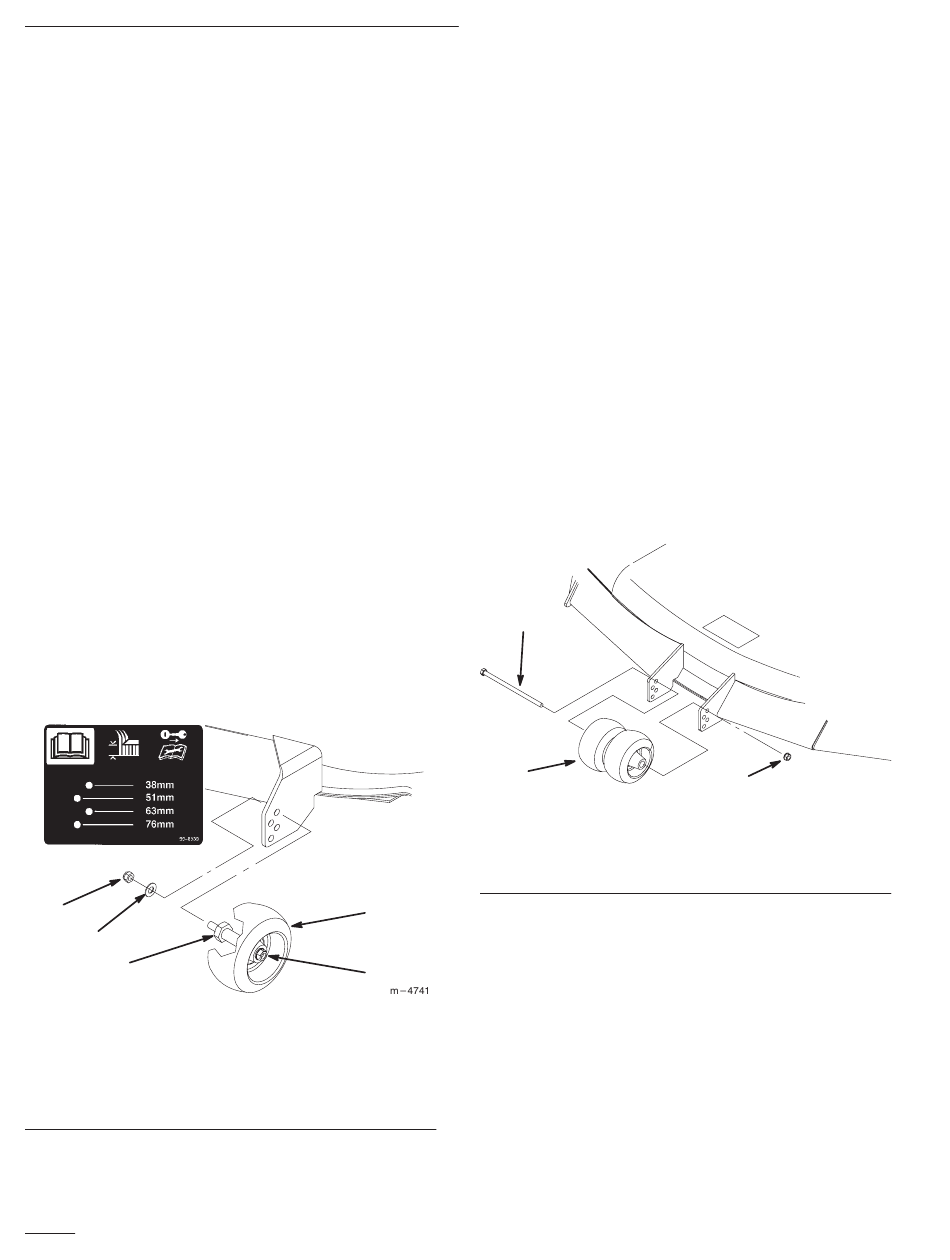

Figura 17
1. Rueda de calibrado
2. Espárrago
3. Arandela
4. Tuerca
34
1
5
5. Tuerca de rueda y
arandela.
No desmontar.

Rodillos centrales

1. Desengrane la toma de fuerza (PTO) y gire la
llave de encendido hasta la posición "OFF".
Mueva los controladores hasta la posición de
punto muerto bloqueado y aplique el freno de
estacionamiento.
2. Después de ajustar la altura de corte, saque el
perno y la tuerca (Fig. 18).
3. Seleccione el orificio de forma que la rueda de
calibrado esté colocada en la posición más
próxima a la altura de corte deseada (Fig. 18).
Nota: No ajuste los rodillos para que
soporten la plataforma.
4. Vuelva a colocar el perno; los rodillos centrales
y la tuerca (Fig. 18).
3
1
Figura 18
1. Rodillos centrales y
espaciador
2
m–4124
2. Tuerca
3. Perno
