Para medir corriente, hacer lo siguiente:
1. Apague el circuito. Descargue todos los condensadores de alta tensión.
2. Inserte ela punta de test roja en VΩmA o en el terminal de 10A y la punta de test negra en el terminal
COM.
3. Ponga el interruptor rotatorio a una posición de medida apropiada en
4. Cortar la trayectoria de la corriente a testar. Conecte la punta de test roja al polo positivo y la
punta de test negra al polo negativo.
5. Encienta el circuito.
El valor mesurado se muestra en la pantalla.
Nota
•
Si el valor de la corriente a medir es desconocida, use la medida máxima .
•
Y reducir el rango paso a paso hasta que una lectura satisfactoria sea obtenida.
•
Cuando la medida corriente ha sido completada, desconecte la conexión entre las puntas de
test y el circuito a comprobar.

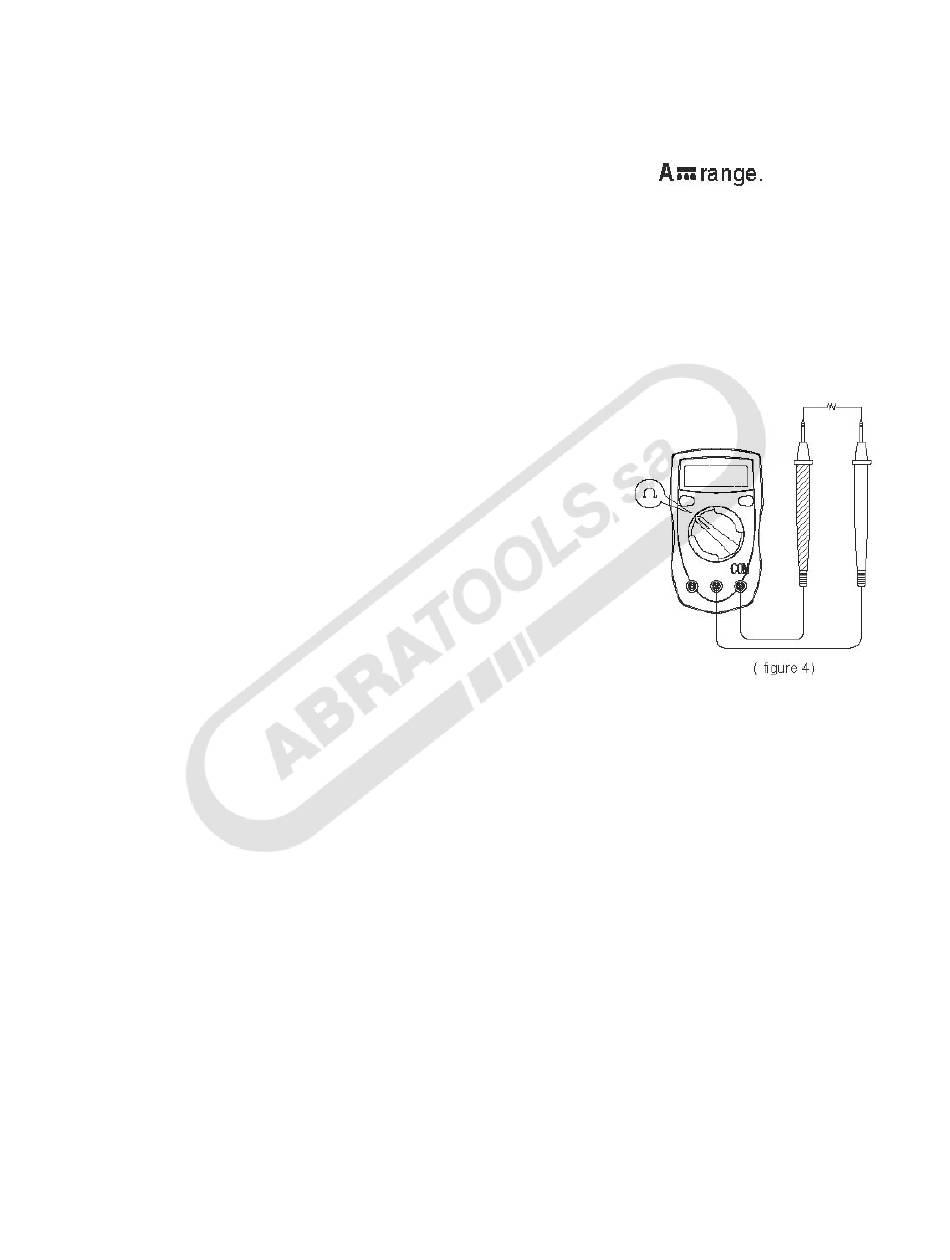

D. Medición de la Resistencia (ver figura 4)
Advertencia!
Para evitar daños al Metro o a los dispositivos a probar,
desconecte la alimentación del circuito y descargue todos los
condensadores de alta tensión antes de medir la resistencia.
Modelo UT33B/UT33C: Las posiciones de medida de resistencia
son: 200Ω, 2000 Ω , 20kΩ , 200kΩ y 20MΩ.
Modelo UT33D: Las posiciones de medida de resistencia son: 200Ω ,
2000Ω, 20kΩ, 200kΩ, 20MΩ y 2 00MΩ .
Para medir la resistencia, conectar el metro de la siguiente manera:
1. Inserte la punta de test roja en el terminal VWmA y la de color negro en el terminal COM.
2. Ponga el interruptor rotatorio a una posición de medida apropiada en el rango W.
3. Conecte las puntas de test al objeto a medir.
El valor mesurado se muestra en la pantalla.
•
La puntas de test pueden añadri 0.1W a 0.3W de error en la medición de resistencia. Para obtener una
precisión de lectura en la medición de resistencias bajas, que es la variedad de 200W, poner en
cortocircuito los terminales de entrada de antemano y registrar la lectura obtenida (llamo a esta
lectura como X). (X) Es la resistencia adicional de la punta de test.
Entonces use la ecuación:
•
Valor de resistencia medida (Y)-(X) = lecturas de precisión de resistencia.
•
Para la medición de resistencia alta (> 1MW), es normal tomar varios segundos para obtener una lectura
estable.
•
Cuando la medición de resistencia ha sido completada, desconecte la conexión entre las
puntas de test y el circuito testado.
6/11
