MANTENIMIENTO

ATENCION: ESTE INSTRUMENTO DE MEDIDA ES UN APARATO ELECTRÓNICO DE
PRECISIÓN Y SÓLO DEBE SER ABIERTO POR PERSONAL TÉCNICO.
CUALQUIER MANIPULACIÓN EFECTUADA EN EL POR PERSONAL NO
AUTORIZADO PUEDE CAUSAR LA ANULACIÓN DE LA GARANTÍA.
Los instrumentos FMC-5000 no necesitan un especial mantenimiento. No asi en lo que
respecta a los electrodos, a los que es recomendable efectuar calibraciones a menudo.
CALIBRACIÓN
AUTOCALIBRACIÓN DE LA ENTRADA DE SEÑAL
El procedimiento de calibración mediante buffers patrón consiste en ajustar la señal
entregada por electrodo a la lectura indicada en el instrumento de medida.
En estos instrumentos, los valores de los buffers pueden ser introducidos en memoria por
el responsable de calibración en función de los valores disponibles o de los mas próximos
al proceso.
MATERIAL NECESARIO
- Electrodo combinado de pH conectado en los terminales de AiS ( bornes 25+ y 26-)
- Sonda Pt100 (o Pt1000 en opción) conectada en la entrada Ai2 (bornes 27 y 28-29)
- Uno o dos buffers (botellines con muestras patrón de pH) de valores conocidos lo más
cercanos a los valores del proceso que vayamos a medir.
- Recipiente con agua desmineralizada para limpieza.
PROCEDIMIENTO
1. Sacar el electrodo del lugar de trabajo limpiarlo con suavidad con papel de
celulosa pero sin frotar y sumergirlo en el recipiente de agua desmineralizada
para limpiarlos de los residuos del proceso. Si el electrodo fuera nuevo deberá
haber pasado previamente por el proceso de gelificación de la membrana,
dejándolo sumergido en agua al menos 12 horas.
2. Una vez limpio, introducirlo en el buffer 1 y dejar estabilizar 1 ó 2 min. Si la sonda
de temperatura es independiente, puede dejarse sumergida en el agua
desmineralizada, siempre que esté a la misma tempertura que el buffer patrón.
NOTA IMPORTANTE AL RESPECTO DE LA TEMPERATURA
Estas operaciones deberán realizarse con la compensación automática activada y
con la sonda de Pt100 (ó Pt1000) sumergida en el agua desmineralizada.
Antes de proceder a la calibración, esperar 20 minutos aproximadamente para que
todos los recipientes: agua de limpieza y buffers, se igualen a la misma temperatura.
3. Mientras se estabilizan los electrodos, pulsar la tecla
entrada al submenú de Calibración [CAL PH] .
4. Pulsar y se pasará a la pantalla del buffer 1
5. En esta pantalla aparece el último valor introducido en la última calibración.
Si este valor no fuera el mismo que el que se ha dispuesto pulsar
introducir el nuevo valor del buffer con
6. Una vez seleccionado el nuevo valor de buffer (correspondiente al del buffer
patrón) pulsar para validarlo. Pulsar
Para calibrar la entrada con este buffer pulsar
hasta la pantalla de
y , para
y
para volver a la pantalla de buffer 1.
.

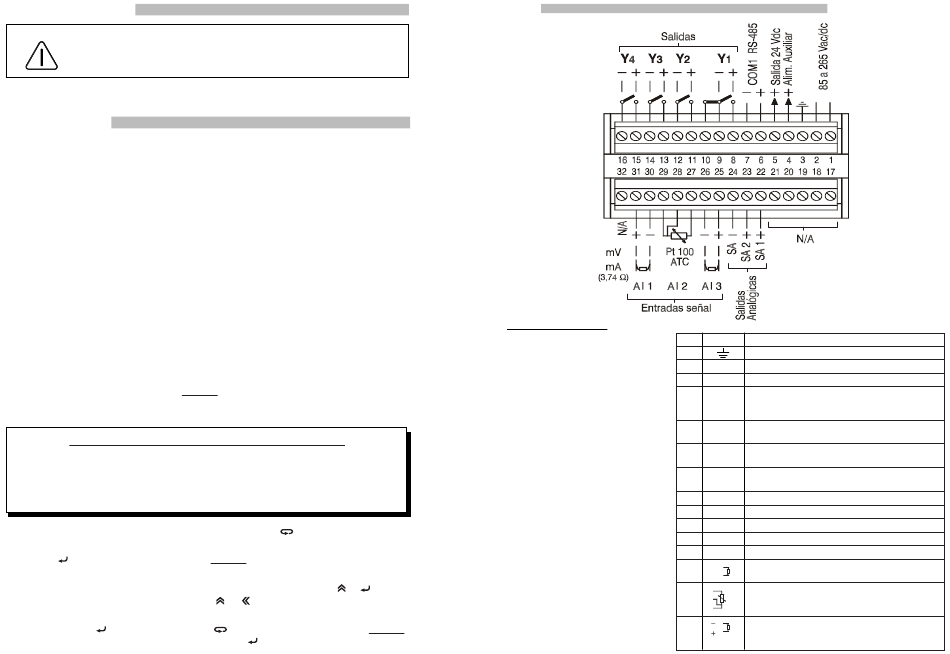

ACCESO A BORNES
1 - 2
- Abrir el instrumento quitan
3
do los 4 tornilos debajo de
4 - 5
la tapa transparente.
6 - 7
- Separar la tapa con
cuidado y extraer el
módulo de control del
10
interior.
11
12
- Dispone de 2 filas de 16
13
bornes para cable 1 mm
14
sección.
15
- Pasar los cables por los
16
prensaestopas inferiores
17-19
dejando fuera 20 cm. 18-19
20-21
- Conectar los cables
según los diagramas de
22-24
cada modelo.
23-24
25
- Volver a situar el módulo
26
de control procurando
27
no dañar el cable plano.
28
- Cerrar el FMC-5000 con 29
los cuatro tornillos bajo
30
31
la tapa transparente.
32

CONEXIONADO

Aliment. principal de Red. 85 Vac a 265 Vac
Tierra (desacoplo de fuente)
Salida Alimentación Opcional 24 Vdc 60 mA
Port COM1 de comunicación RS-485 Modbus
8 M
9 C Salida Y1. Relé Conmutado (SPDT)
P
Salida Y2. Relé Norm. Abierto (SPST)
M
P
M Salida Y3. Relé Norm. Abierto (SPST)
P
M Salida Y4. Relé Norm. Abierto (SPST)
P
N/A
N/A
N/A
Salida SA 1. Analógica 0..4-20 mA
Salida SA 2. Analógica 0..4-20 mA
+ Entrada AI 3 (AIS). Para variables químicas
_
Entrada Analógica pH, EC, O2 según modelo
Entrada AI 2. Para compensación ATC
Entrada Analógica Pt100 (opción o Pt1000)
Entrada AI 1. Para combinar otra variable
Entrada Analógica mV y 0..4-20 mA (3,74 Ω)
N/A
