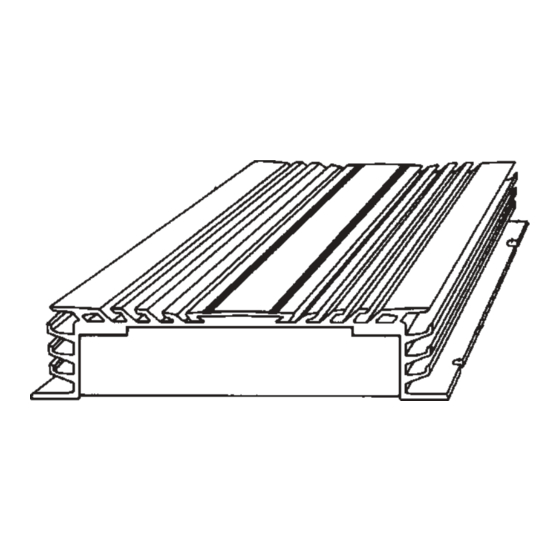

Toxic Serie Manuel De Instrucciones
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
TOXIC Series
TX-400
2 Channel
2 x 200W max
TX-800
4 Channel
4 x 200W max
TX-1500
2 Channel
2 x 750W max
Bedienungsanleitung
Manuel de Instrucciones
Owner's manual
Mode d'emploi
Istruzione d'uso
1
TX-600
2 Channel
2 x 300W max
TX-1200
4 Channel
4 x 300W max
TX-1600
4 Channel
4 x 400W max
© Toxic 2004
®
Tabla de contenido
Resumen de contenidos para Toxic TOXIC Serie
- Página 1 TX-1200 4 Channel 4 Channel 4 x 200W max 4 x 300W max TX-1500 TX-1600 2 Channel 4 Channel 2 x 750W max 4 x 400W max Bedienungsanleitung Owner's manual Mode d'emploi Manuel de Instrucciones Istruzione d'uso © Toxic 2004...
-
Página 44: Introducción
Coloque todos los cables a una distancia considerable del cable de arranque, módulos en el maletero así como del tablero de instrumentos. Instale un fusible en el cable de corriente (+) en una distancia de máx. 30 cm del polo positivo de la batería. © Toxic 2004... -
Página 45: Montaje
Taladre los agujeros para los tornillos, coloque el equipo y apriete fuertemente los tornillos Dibujo de montaje Advertencia: La garantía no cubre cuando las averías aparecen por factores externos, el precinto de garantía fue dañado o el equipo fue mal instalado. © Toxic 2004... -
Página 46: Conexiones De Altavoces
8 ohmios. En el modo estereo se deberá emplear únicamente cables de altavoces con un diámetro mínimo de 1,5 mm². En el modo puente deberán ser mínimo 2,5 mm². Los altavoces no deberían poder provocar nunca un cortocircuito o ser conectados con la masa. © Toxic 2004... - Página 47 La impedancia normal de los altavoces es de 4 ohmios por canal, pero también son posibles 2 u 8 ohmios. Las conexiones en el modo estereo de 4 canales tienen el siguiente aspecto: Las conexiones en el modo estereo de 2 canales tienen el siguiente aspecto: © Toxic 2004...
-
Página 48: Modo Puente Amplificador De 4 Canales
1 +2 y el modo puente para los canales 3 + 4. Modo puente con 2 altavoces (4-8 ohmios): Modo puente con 2 altavoces (4 ohmios) en serie y 2 altavoces (4-8 ohmios) en conexión paralela: © Toxic 2004... -
Página 49: Modo Puente Amplificador De 2 Canales
La impedancia mínima de altavoces es de 4 ohmios. Al utilizar el modo puente es posible únicamente una reproducción mono. Modo puente con un altavoz: Modo puente con 2 altavoces (4 ohmios) en serie: Modo puente con 2 altavoces (8 ohmios) en conexión paralela: © Toxic 2004... - Página 50 6 dB. Mediante este proceso el sonido de los otros altavoces se suele poner más transparente y el rendimiento de los altavoces mejora. Tri-modo con subwoofer para amplificador de 4 canales: © Toxic 2004...
- Página 51 ® Tri-modo con un altavoz central para amplificador de 4 canales: Tri-modo con subwoofer para amplificador de 2 canales: © Toxic 2004...
- Página 52 C1 = 100 uF para subwoofer de 4 ohmios L1 = 15 mH C1 = 100 uF para subwoofer de 8 ohmios L2 = 9 mH C2 = 68 uF para altavoz central de 8 ohmios L2 = 0,3 mH C3 = 2,2 u © Toxic 2004...
- Página 53 (cortocircuito, calentamiento) se activa inmediatamente la protección de sobrecarga y el indicador LED se iluminará en rojo. De esta manera el amplificador es protegido de daños. Después de un sobrecalentamiento el amplificador se deberá enfriar antes de volver a encenderlo. © Toxic 2004...
-
Página 54: Divisor De Vías De Paso Bajo / Paso Alto
40 Hz hasta 400 Hz. El divisor de vías de frecuencia depende del tamaño cono de los otros altavoces del vehículo. BASS-BOOST Con la funcion del Bass Boost la frecuencia en 45 Hz se puede elevar de 6 dB a 12 dB. © Toxic 2004... -
Página 55: Puesta En Marcha
Los altavoces tienen sobrecarga, por favor baje el regulador de volumen y compruebe la posición del control de volumen. Sin sonido estereo y pocos graves Los cables (+) y (-) de los altavoces han sido confundidos. El sistema trabaja en contra fase. © Toxic 2004... -
Página 56: Interferencias
En el caso que los cables de altavoces se ven influidos por una fuente eléctrica externa, separe los cables internos y júntalo enredando. Si otras piezas electrónicas del vehículo provocas interferencias utilice un filtro de interferencias adicional. © Toxic 2004... - Página 57 Queremos proporcionarle un disfrute auditivo de por vida Empleado correctamente su nuevo equipo podrá proporcionarle toda la vida un disfrute auditivo excepcional. Recomendamos utilice el volumen moderado, ya que los volúmenes excesivamente elevados pueden provocar problemas auditivos. © Toxic 2004...
