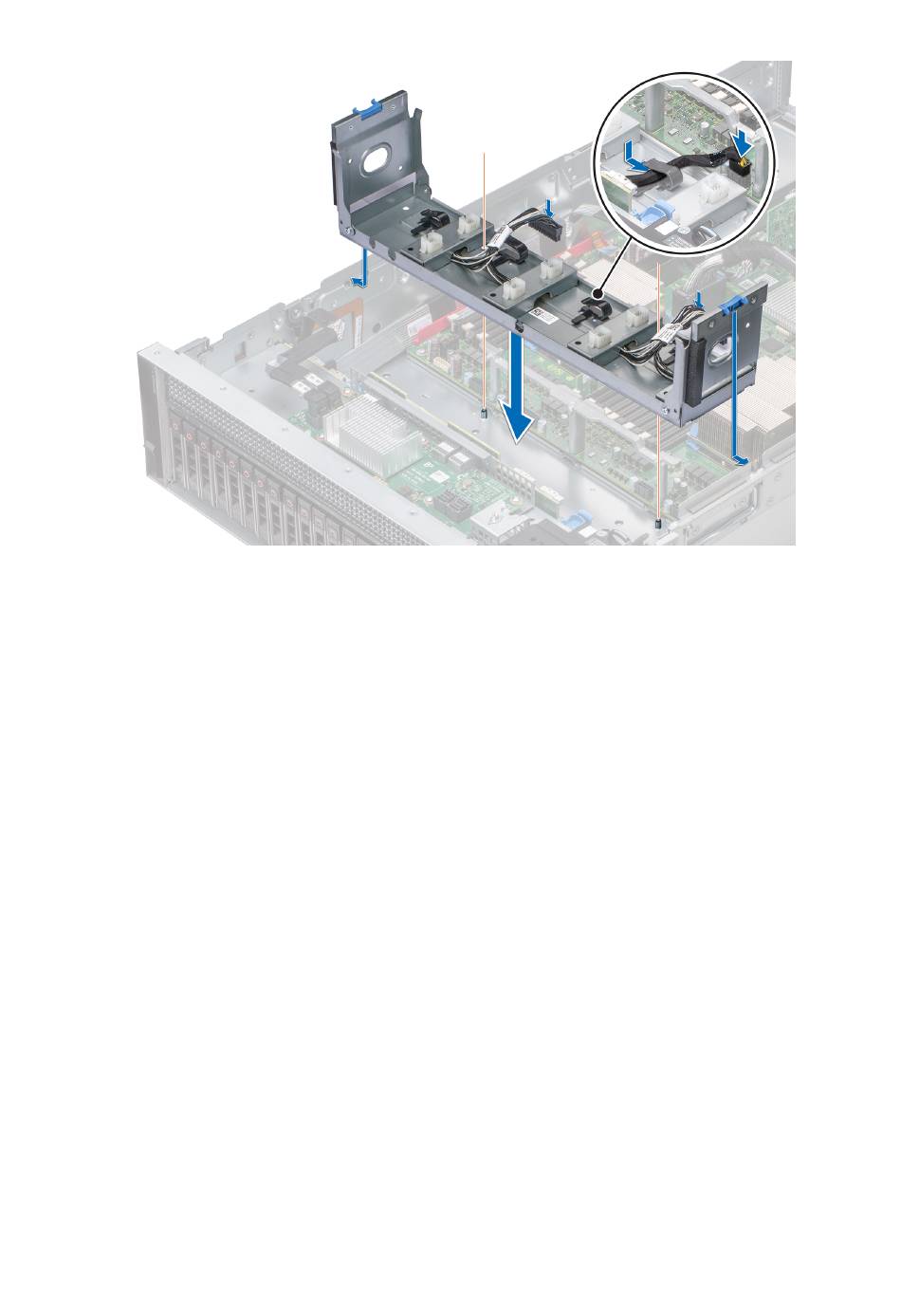

Ilustración 36. Instalación de la bandeja del ventilador
Siguientes pasos
1. Pase los cables de alimentación del ventilador y los cables del backplane por los ganchos de cables en la bandeja del ventilador, y
conecte los cables a los conectores en la tarjeta madre del sistema.
2. Si corresponde, baje el PEM mediante el asa hasta que encaje en su lugar.
3. Instale los soportes verticales para tarjetas de
4. Instalación del compartimento del
5. Instale la cubierta para flujo de aire.
6. Siga el procedimiento que se indica en
Interruptor de intrusión
Extracción de un interruptor de intrusiones
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3. Quite la canastilla del ventilador.
4. Quite la cubierta para flujo de
5. Quite los soportes verticales para tarjetas de
6. Quite el PEM.
7. Presione las lengüetas de seguridad azules situadas en la bandeja del ventilador y baje los laterales de la bandeja.
8. Desconecte el cable conectado al conector del interruptor de intrusiones (INTRUSION) en la tarjeta madre del sistema.
Pasos
1. Presione el soporte de administración de cables hacia abajo hasta que las lengüetas del soporte se desenganchen de las ranuras del
lateral del sistema.
2. Levante el soporte de administración de cables para quitarlo del sistema.
84 Instalación y extracción de componentes del sistema
expansión, si se quitaron.
ventilador.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior de su
aire.
expansión, si corresponde.
sistema.
seguridad.
equipo.
