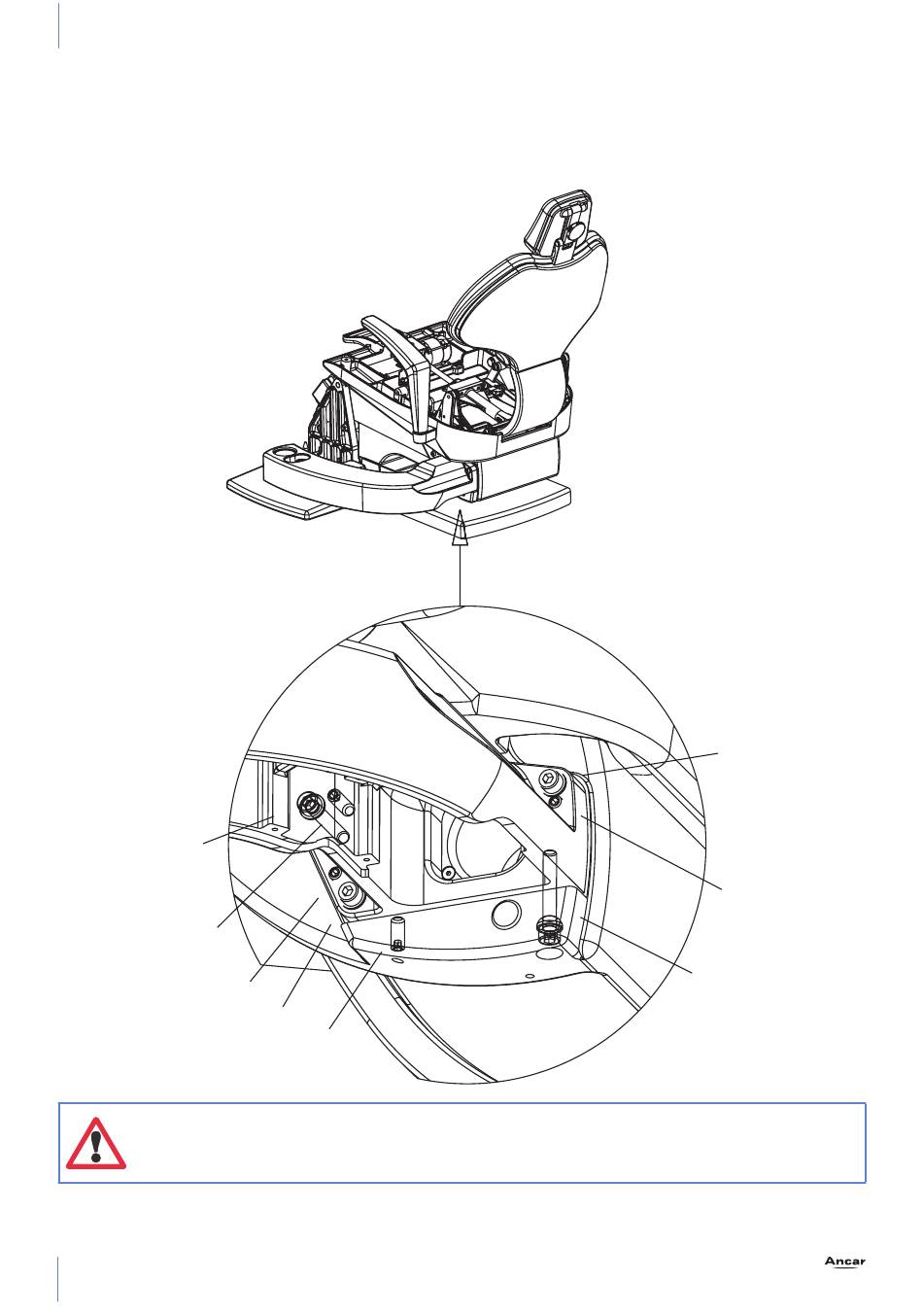

6.7.- Nivelación del brazo soporte
Apuntar sin apretar los tornillos "4", y después colocar el tornillo "3" con la arandela curvada que le corresponde. La
regulación de "2" permite colocar a nivel el brazo vertical, servirse de la ayuda de un nivel. Para realizar la nivelación
horizontal servirse de los espárragos "1". Una vez dispuesto el brazo de la caja hídrica a nivel, apretar ahora ya los
tornillos "4" y también apretar el espárrago "2".
4
1
Al inclinar ligeramente el brazo hacia arriba, le permitirá compensar el peso de la caja hídrica
y bandeja porta-instrumentos.
16
1
4
2
MANUAL DE INSTALACIÓN
4
1
3
Fig. 16
