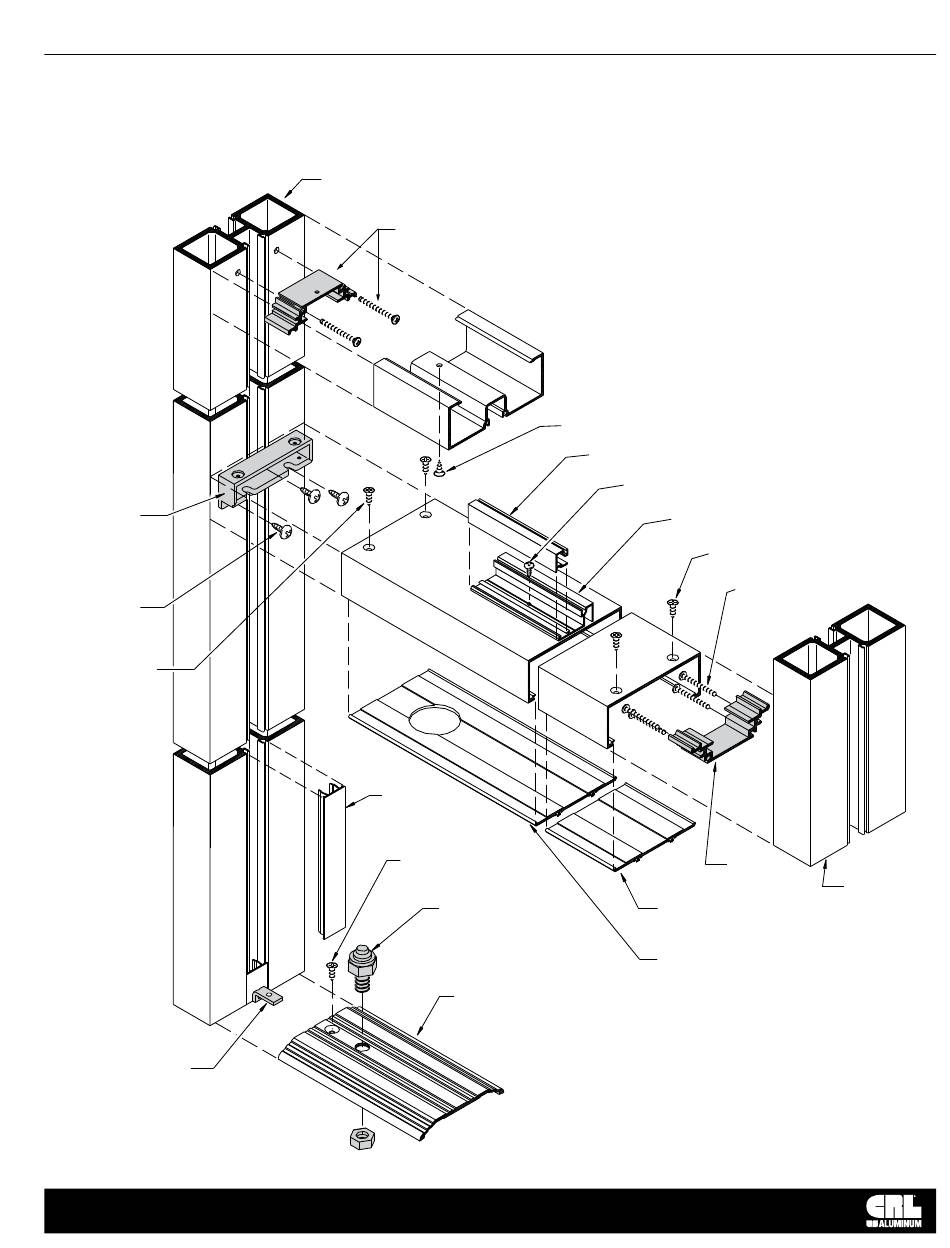

BISAGRA HIDRÁULICA AÉREA CRL JACKSON
UNIDAD DE MARCO PARA PUERTA COLGADA EN EL
CENTRO CON LA BISAGRA AÉREA
Cabezal y soportes
de montaje de
la bisagra
(incluidos en el
paquete del la
bisagra).
Se muestra
soporte de cabezal.
No se muestra
el sujetador
de la bisagra.
(3) Cabeza Phillips
#8-32 x 1/2 pulg
(incluidos en
el paquete de
cierrapuertas)
(2) Tornillos metálicos
de cabeza plana #10
x 3/8 pulg (incluidos
en el paquete de
cierrapuertas)
Sujetador de umbral adjunto
al relleno con cabeza
Phillips #6 x 3/8 pulg
crlaurence.com.mx | usalum.com
JH475
Ancla sujetadora
APK402 con (2)
10X2PHPSMS
Relleno P050
rueda continuo
desde el cabezal
hasta el piso
(1) Cabeza plana
ST240 #10 x 1/2 pulg
Pivote inferior
TH250
(1) Cabeza plana ST240 #10 x 1/2 pulg
Tope para vidrio M123
Cabeza Phillips #6 x 3/8 pulg en aplicación
Superior oculto 18 pulg (4572 mm)
Bastidor para vidrio 122 y tope para vidrio
(no se muestra en la jamba por claridad)
(2) Cabeza plana ST240 #10 x 1/2 pulg
(4) Phillips metálico de cabeza
redondeada #10 x 2
(incluidos en el
bisagra)
Ancla
sujetadora
APK402
Cubreplaca de ajuste
a presión P427
Cubreplaca de
ajuste a presión
paquete de la
JH475
NO A ESCALA
