Acerca de los adaptadores de interfaz de enlace

Los adaptadores de interfaz de enlace proporcionan las
tomas correctas y el circuito de interfaz para probar
distintos tipos de cableado LAN de par trenzado. Los
adaptadores de interfaz de enlace permanente y de canal
provistos sirven para probar cableado de hasta categoría 6.
Los adaptadores coaxiales opcionales le permiten probar
cableado coaxial.
La figura 6 muestra cómo instalar y desmontar
adaptadores.
W
Precaución
Para evitar daños al adaptador de enlace
permanente y garantizar la máxima exactitud
de los resultados de las pruebas, nunca
pellizque, enrosque o aplaste el cable del
adaptador. Siga las guías de manipulación
descritas en la figura 7.
16
F1 F2 F3
EXIT TEST
ENTER
SAVE
AUTO
TEST
SINGLE
TEST SETUP
SPECIAL
MONITOR FUNCTIONS
TALK

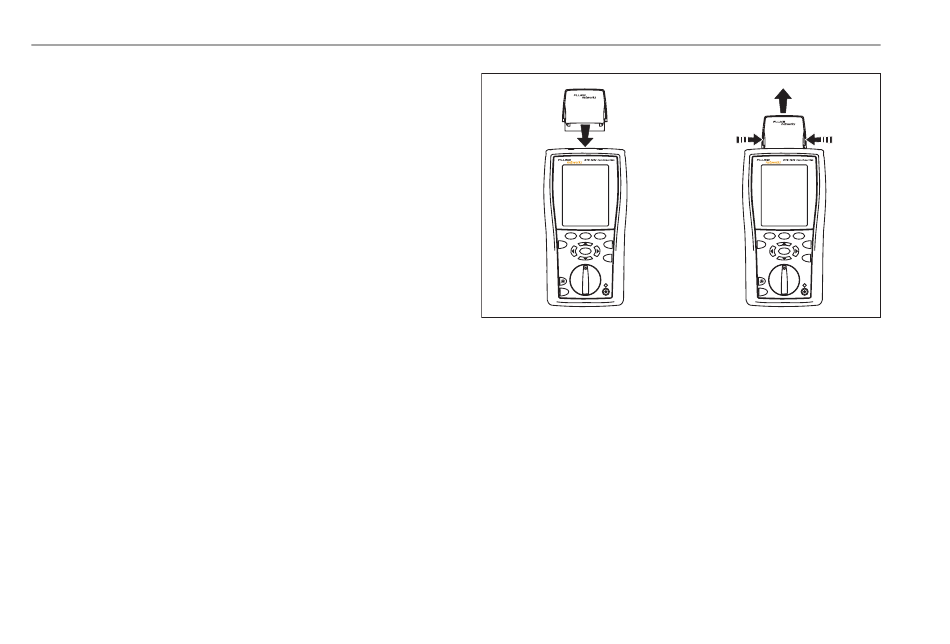

Figura 6. Conexión y desconexión de adaptadores
