Instalación
4 Instalación
Instalación 19 pulgadas
Conexiones DMX
Salidas DMX
Dirección DMX y canales de control
10
Antes del primer uso, desembale y compruebe el producto cuidadosamente por
daños. Guarde el embalaje original del equipo. Para proteger el equipo adecuada‐
mente contra vibraciones, humedad y partículas de polvo durante el transporte y/o
en almacén, utilice el embalaje original, o bien otros materiales de embalaje y trans‐
porte propios que aseguren la suficiente protección.
Se recomienda conectar todos los cables antes de encender el equipo. Para todas las
conexiones de audio, se deben utilizar cables de alta calidad y lo más cortos posible.
Sitúe todos los cables de manera tal que ninguna persona pueda tropezar y caer.
El equipo se puede montar en mesas de control de 19", ocupando dos unidades de
altura (UA).

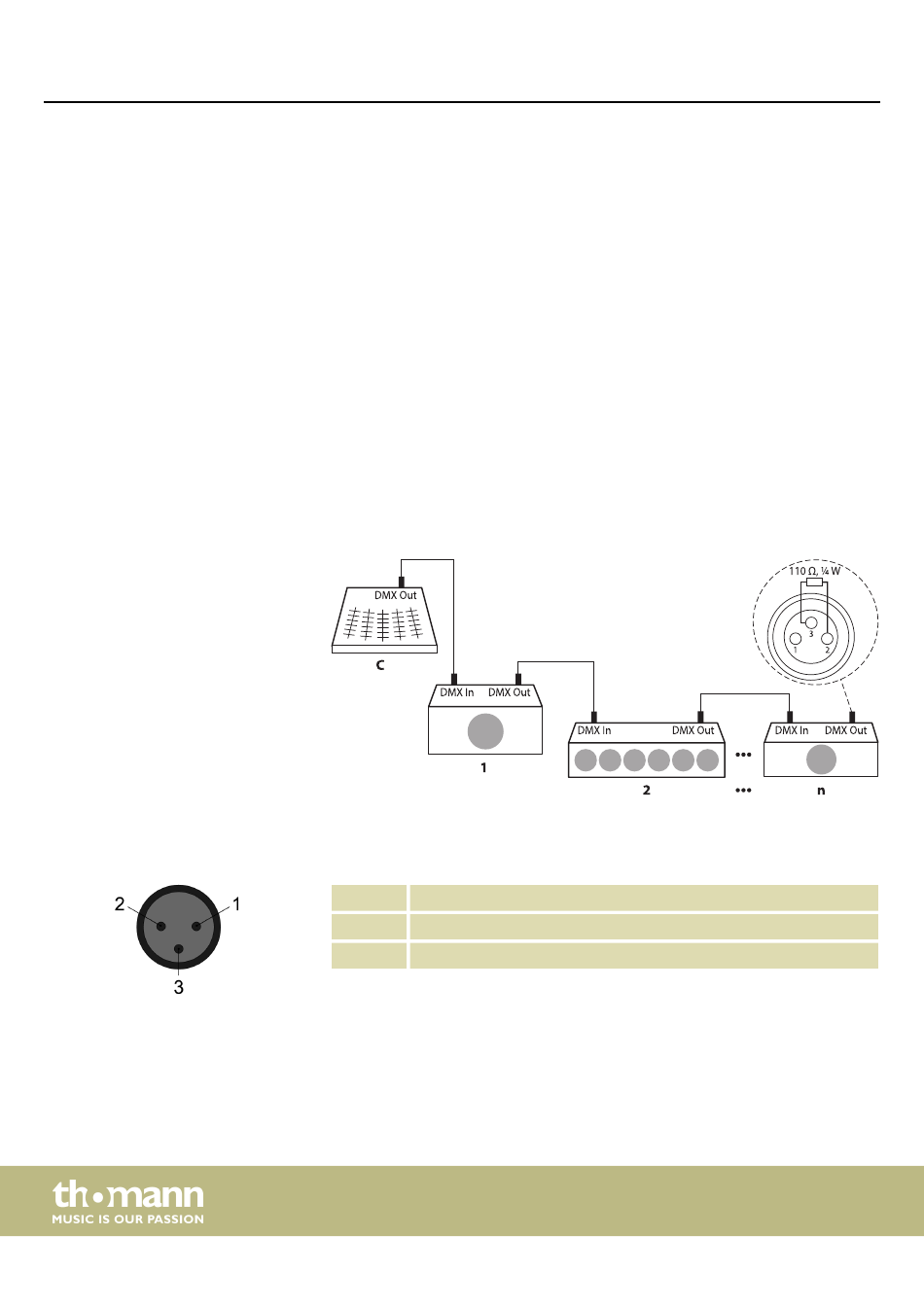

Conecte la salida DMX del equipo Master (C) con la entrada DMX del primer equipo
Slave (1). Conecte la salida del primer equipo Slave con la entrada del segundo, etc.,
para formar una conexión en serie de los equipos. Ponga una resistencia adecuada
(110 Ω, ¼ W) en la salida del último equipo DMX (n) de la serie.
La salida DMX consiste en dos terminales hembra XLR de tres polos. La siguiente ilus‐
tración y la tabla muestran la asignación de los pins de los terminales.
1 Masa
2 Datos DMX (–)
3 Datos DMX (+)
Por cada función de los equipos DMX conectados (por ejemplo, color, brillo, efecto
estroboscópico, etc.) se dispone un canal de control propio. Dichos canales de con‐
trol pueden ser agrupados y asignados a un bloque de fáderes en la mesa de control
de iluminación.
controlador DMX
