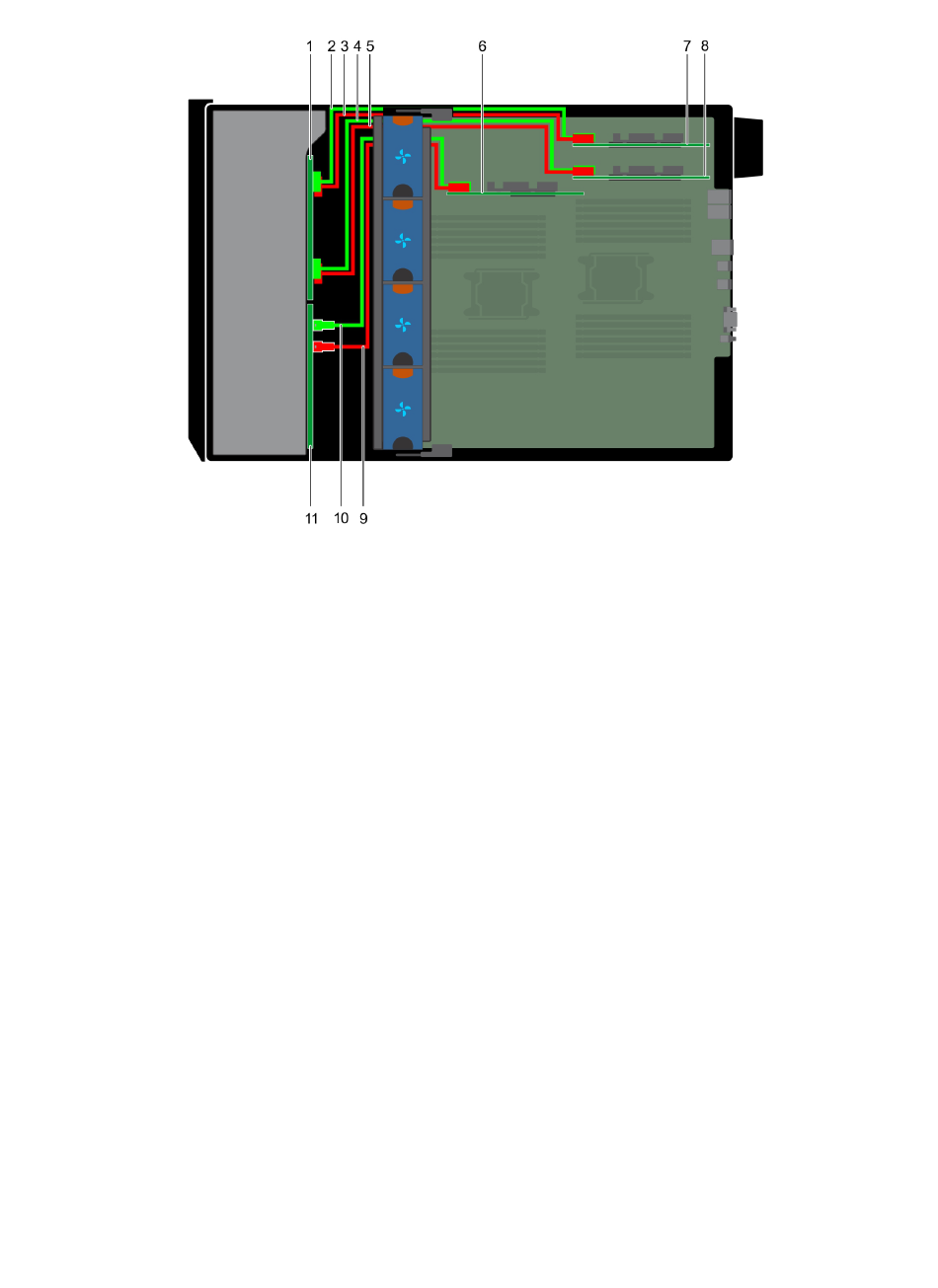

Figura 92. SAS/SATA de 2,5 pulgadas x 16 para PERC interno con NVMe de 2,5 pulgadas x 8 a puente PCIe
1 Backplane NVMe de 2,5 pulgadas x 8
3 Cable NVMe (BP: J_PCIE_A0 a puente PCIe: J5)
5 Cable NVMe (BP: J_PCIE_A1 a puente PCIe: J5)
7 Puente PCIe en la ranura 1
9 Cable SAS (BP: SAS_B0 a una tarjeta PERC interna: SAS_B)
11 Plano posterior SAS/SATA x16 de 2,5 pulgadas
2 Cable NVMe (BP: J_PCIE_B0 a puente PCIe: J6)
4 Cable NVMe (BP: J_PCIE_B1 a puente PCIe: J6)
6 Tarjeta PERC interna
8 Puente PCIe en la ranura 3
10 Cable SAS (BP: SAS_A0 a una tarjeta PERC interna: SAS_A)
