LOKALIZOWANIE KABLI O MAŁEJ ŚREDNICY
Urządzenia C.A.T4 i Genny4 zostały zaprojektowane tak, aby zwiększać
prawdopodobieństwo wykrycia mniejszych kabli, np. telefonicznych
lub telewizyjnych, w szczególności biegnących od ulicy lub ścieżki do
nieruchomości. Częstotliwość lokalizacji niewielkich średnic emitowana
przez Genny4 „przeskakuje" na kable za pośrednictwem jednej z trzech
metod:

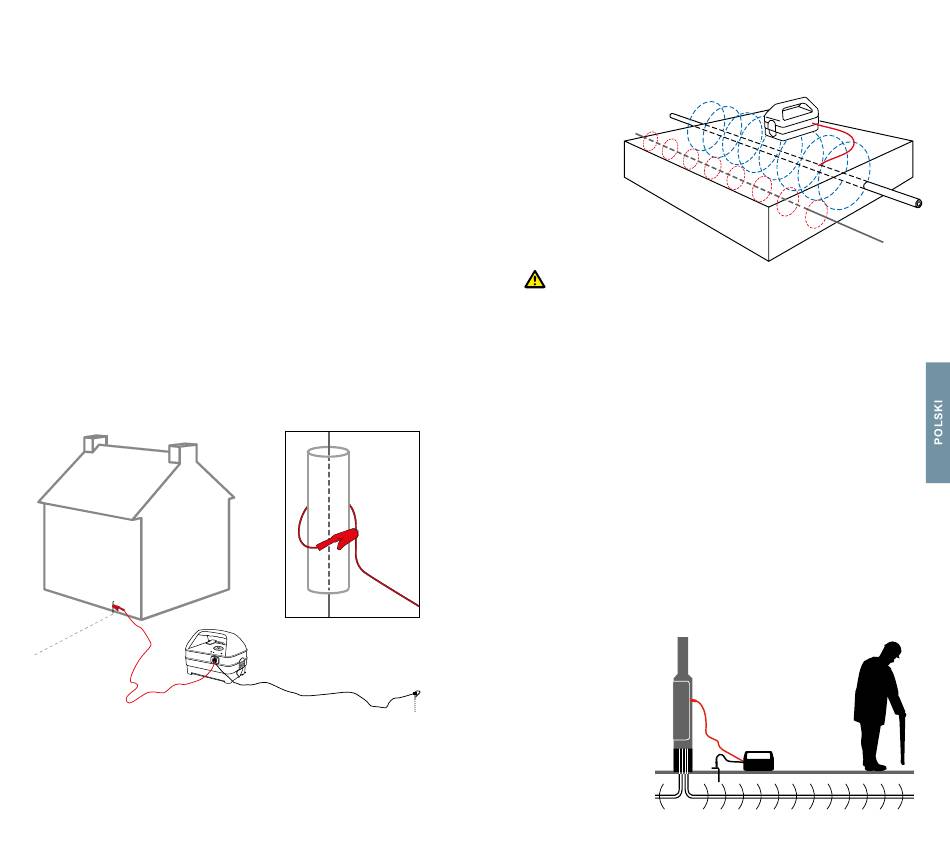

Przeskakiwanie sygnału przez zewnętrzną izolację/powłoki
Wyłączyć urządzenie Genny4, następnie podłączyć przewody
bezpośredniego podłączania do Genny4 i podłączyć czarny przewód
do kołka uziemiającego lub odpowiedniego punktu uziemienia.
Przypiąć czerwony przewód bezpośrednio do izolacji przewodu, aby
umożliwić przeskoczenie sygnału lokalizacji niewielkich średnic na
metalowe przewody znajdujące się wewnątrz. Jeśli przypięcie nie
jest możliwe, umieścić czerwony zacisk możliwie najbliżej kabla,
np. przez przypięcie do osłony złącza. W tym celu można także
poprowadzić czerwony przewód wokół niemetalowej osłony lub kanału
z docelowymi złączami, a następnie przypiąć go do niego samego.
Włączyć Genny4 i przełączyć C.A.T4 w tryb Genny w celu
zlokalizowania zakopanego kabla. Należy pamiętać, że funkcja
wzmocnienia sygnału nie będzie miała znaczącego wpływu w tym trybie.
Przeskakiwanie sygnału z dostępnego kabla
Jeśli kabel o niewielkiej średnicy biegnie blisko łatwiej dostępnego
kabla, np. kabla oświetlenia ulicznego, lub równolegle do niego, sygnał
lokalizacji niewielkich średnic może przeskakiwać z jednego kabla na
drugi. Należy zastosować opisaną poniżej metodę bezpośredniego
66
podłączenia lub kleszcze sygnałowe w celu emitowania obu sygnałów
na dostępny kabel. Szukając na danym obszarze zakopanych kabli,
przeskakującą częstotliwość lokalizacji niewielkich średnic można
odróżnić od standardowego
sygnału Genny poprzez
inny sygnał
dźwiękowy.
PODŁĄCZANIE BEZPOŚREDNIE
Podłączaniem do osłon kabli zasilania powinny się
zajmować wyłącznie osoby wykwalifikowane.
Bezpośrednie podłączenie jest skuteczną metodą emisji sygnału
lokalizacyjnego Genny4 na konkretny kabel lub instalację rurową w
celu śledzenia ich z powierzchni. Podłączenie można wykonać do
dowolnego metalowego elementu rury lub kabla, np. zaworu, miernika,
puszki połączeniowej, latarni, znaczników rurociągów lub innych
punktów dostępu.
Włączyć Genny4 i włożyć przewód bezpośredniego podłączania do
gniazda akcesoriów. Przytwierdzić czerwony przewód do rury lub kabla
(w razie potrzeby wyczyścić punkt połączenia, aby zagwarantować
dobre połączenie elektryczne). Jeśli szczęki zacisku nie otwierają
się wystarczająco szeroko, a punkt połączenia jest wykonany z
odpowiedniego materiału, należy skorzystać z dołączonego magnesu.
Podłączyć czarny przewód do kołka uziemiającego mocno wbitego w
ziemię w odległości 3 – 4 m i prostopadle do linii docelowej.
Czarny przewód można także przypiąć do skrzynki zaworowej, włazu lub
innego uziemionego punktu. Za pomocą szpuli przewodu uziemiającego
można przedłużyć połączenie uziemiające.
Włączyć Genny4. Obniżenie tonu dźwięku dochodzącego z głośnika
oznacza dobre połączenie. Jeśli urządzenie nie emituje dźwięku
lub jeśli dioda LED
wzmacniania sygnału
miga, należy wymienić
baterie.
Za pomocą C.A.T4
przeszukać obszar
pod kątem rur lub kabli
(zob. „Lokalizowanie
za pomocą C.A.T4").
