3 Instalación inicial
3.1

Conexiones del panel trasero

3 Instalación inicial
3.1 Conexiones del panel trasero

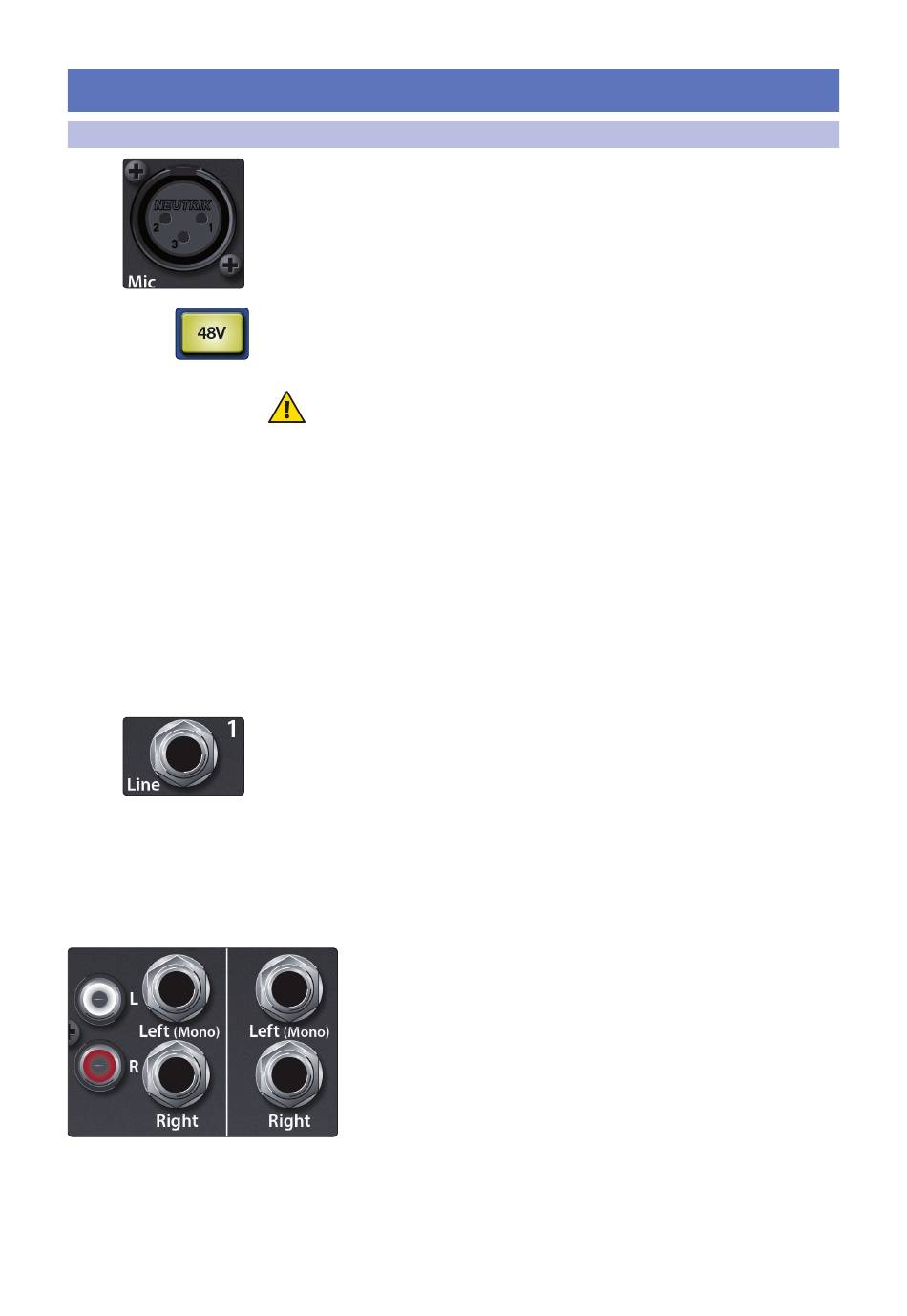

Entradas para micrófonos. Tu StudioLive está equipada con 12 preamplificadores
de micrófono XMAX de PreSonus para usarse con cualquier tipo de micrófonos. El
preamplificador XMAX tiene un buffer de entrada Clase A, seguido por una etapa de
ganancia de doble servo. Este arreglo resulta en un ruido ultra bajo y un amplio
control de ganancia, permitiéndote incrementar las señales sin incrementar el ruido
de fondo no deseado.
Alimentación Phantom de 48V. La StudioLive provee alimentación phantom de
48V para la entrada de micrófono en cada canal. Esta característica puede ser
habilitada individualmente en cada canal usando el botón 48V en el Fat Channel.
Consulta la Sección 4.1 para más detalles.
ADVERTENCIA: La alimentación phantom es requerida por los micrófonos de
condensador, pero puede dañar severamente algunos micrófonos dinámicos,
especialmente los de listón. Por lo tanto, apaga la alimentación phantom en todos
los canales donde no sea requerida.
Power User Tip: Los micrófonos dinámicos y de listón generalmente son dispositivos de
baja salida y no requieren de una fuente de poder externa. Lo más importante para notar
acerca de los micrófonos de listón es que rara vez requieren de alimentación phantom.
De hecho, a menos que un micrófono de listón especifique que requiere alimentación
phantom, su utilización en este tipo de micrófonos puede dañarlos de forma severa e
irremediable. Los micrófonos de condensador generalmente son más sensibles que los
micros dinámicos o de listón y típicamente requieren alimentación phantom externa de
48V. Siempre revisa la documentación de tus micrófonos para conocer las prácticas de
operación recomendadas por el fabricante.
Cableado del conector XLR para alimentación phantom:
Pin 1 = Tierra Pin 2 = +48V
Entrada de nivel línea. Cada canal de la StudioLive tiene una conexión TRS
balanceada de ¼" para entrada de línea. Cuando estas entradas están activas, el
circuito del preamplificador de micrófono es desactivado. Los ejemplos típicos de
conexiones a nivel línea son salidas de sintetizador, salidas de reproductores de
CD/DVD y (con algunas excepciones), salidas de procesadores de señal.
Nota: Al igual que en cualquier mezcladora, la conexión y desconexión de micrófonos o
dispositivos de nivel línea y la activación o desactivación de la alimentación phantom,
creará picos momentáneos en la salida de audio de tu StudioLive. Por eso, es altamente
recomendable que mutees o bajes la ganancia del canal antes de que cambies
conexiones o actives o desactives la alimentación phantom. Este sencillo paso añadirá
años de vida a tu equipo.
Entradas estéreo. Los canales 9 a 16 son entradas estéreo. Cada par de
canales es controlado por un solo fader, botón de Solo, botón Mute y
botón Select. Por defecto, los canales 9/10 hasta 15/16 están ajustados a
mono, de manera que sólo las entradas del canal izquierdo (mono)
sonarán. Cuando estos canales no están encadenados, el canal derecho
no está accesible desde la mezcladora. Para activar la entrada derecha
en tu mezcla, deberás activar el Encadenamiento Estéreo (consulta la
sección 4.2 para más detalles).
Entradas RCA. Los canales 13/14 y 15/16 tienen entradas RCA no
balanceadas además de las conexiones TRS balanceadas. Al igual que
las conexiones TRS, la entrada RCA derecha no estará accesible en la
mezcladora si los canales no están encadenados.
Salidas auxiliares. La StudioLive está equipada con cuatro salidas auxiliares. En la
Sección 5.2.4, discutimos a detalle cómo crear mezclas auxiliares para monitoreo. Las
mezclas auxiliares están enrutadas hacia estas salidas.
Pin 3 = +48V
