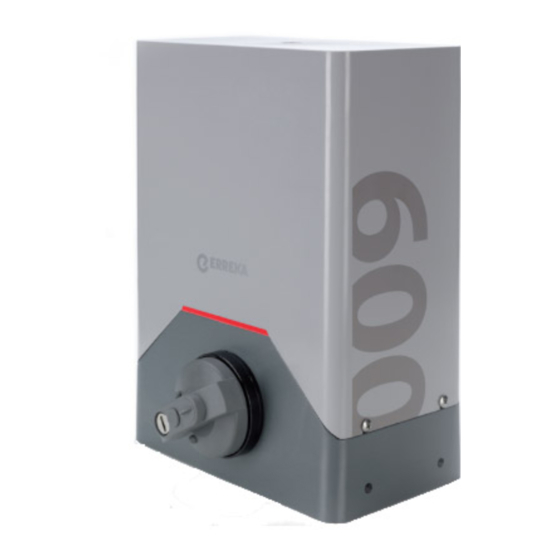

RINO
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
Cotas de montaje (mm)
Elementos de la instalación completa
Desbloqueo
2
D138A
Desbloqueo para
accionamiento manual:
• Introduzca la llave (1) y
gírela sin forzarla, en
sentido horario.
• Gire la maneta (2) 270º
en
sentido
horario
hasta
el
tope,
sin
forzarla.
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Antena
Fotocélulas
SG.A: fotocélula de apertura:
para habilitar el testeo,
DIP9 = ON.
SG.C: fotocélula de cierre:
para habilitar el testeo,
DIP6 = ON.
E138D
Desbloqueo
Bloqueo
2
Bloqueo para accionamiento
motorizado:
• Gire la maneta (2) 270º en sentido anti-
horario, sin forzarla.
• Gire la llave (1) en sentido anti-horario y
extráigala.
• Empuje el bombillo (3) hacia adentro y
mueva a mano la puerta para enclavarla en
el mecanismo de accionamiento.
Español
3
D138B
1
Tabla de contenido
loading

Resumen de contenidos para Gerreka RINO

  • Página 1 RINO Guía rápida de instalación y programación Español Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en AVISO el apartado “Descargas”...

  • Página 2: Conexionado General

    Conexionado general (fotocélulas sin testeo) (fotocélulas con testeo) Sentido de giro Encoder Testeo de fotocélulas C o m p r u e b e e l f u n c i o n a m i e n t o Para el correcto funcionamiento del Fotocélulas de apertura (SG.A): poner mediante los minipulsadores PUL1...

  • Página 3: Grabación Del Código De Radio Para Apertura Total (Sólo Con Receptor Rsd)

    Grabación del código de radio para apertura total (sólo con receptor RSD)  3 Coloque los DIPs como muestra la 5 Coloque DIP1 y DIP4 en OFF. Si utiliza un receptor distinto al RSD, consulte propias figura (DIP1=ON, DIP4=ON). DL3 se DL3 queda apagado.

  • Página 4: Selección De Modos Y Funciones Mediante Sw2 (Dip1 = Off)

    Selección de modos y funciones mediante SW2 (DIP1 = OFF) Modos y funciones Opción Efecto DIP1 la lámpara destellante se ilumina y la maniobra comienza tras un preaviso de 3 segundos DIP2 Preaviso de maniobra la lámpara destellante se ilumina y la maniobra comienza inmediatamente apertura paso a paso (durante la apertura el cuadro obedece las órdenes de marcha)
