124 Sección A
7. Complete los siguientes pasos que se aplican a su monitor:
•
•
Notas de remontaje
• Antes de instalar el módulo de temperatura en la carcasa delantera, asegúrese de
que el sello del receptáculo de la sonda esté instalado con la pestaña alineada con la
ranura o muesca de la carcasa del receptáculo de la sonda.
• Pase el cable flex del botón de encendido hacia arriba y sobre el módulo de
temperatura y enchúfelo en el conector de bloqueo ZIF J6 de la placa principal.

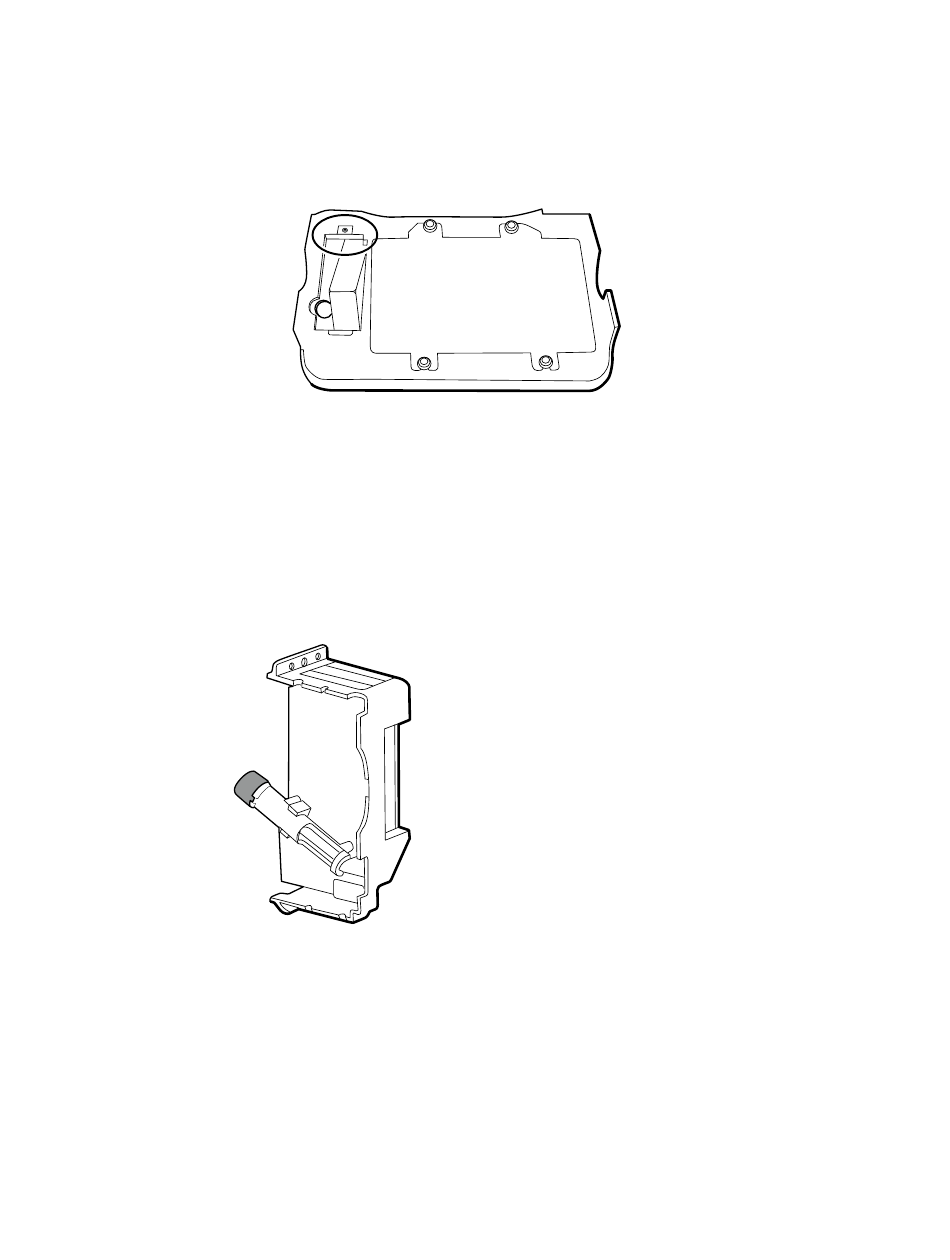

Sustituir el módulo de temperatura
1. Conecte el cable USB al módulo de temperatura.
2. Coloque el clip de retención del cable USB hacia el borde del conector mini B que
tiene la almohadilla adhesiva mirando hacia el módulo de temperatura y hacia la parte
inferior.
3. Retire la parte trasera del clip de retención para dejar al descubierto el adhesivo.
4. Gire el clip del cable USB para fijarlo a la carcasa del módulo de temperatura.
Si su monitor incluye un módulo de temperatura, retire la cubierta de montaje
para temperatura:
a. Retire el tornillo que fija la cubierta de montaje para temperatura a la carcasa
delantera.
b. Retire la cubierta de montaje de temperatura (56) de la carcasa delantera.
Si su monitor no tiene un módulo de temperatura, retire el panel ciego de
temperatura:
a. Retire los dos tornillos que fijan el panel ciego a la carcasa delantera.
b. Retire el panel ciego (44).
®
